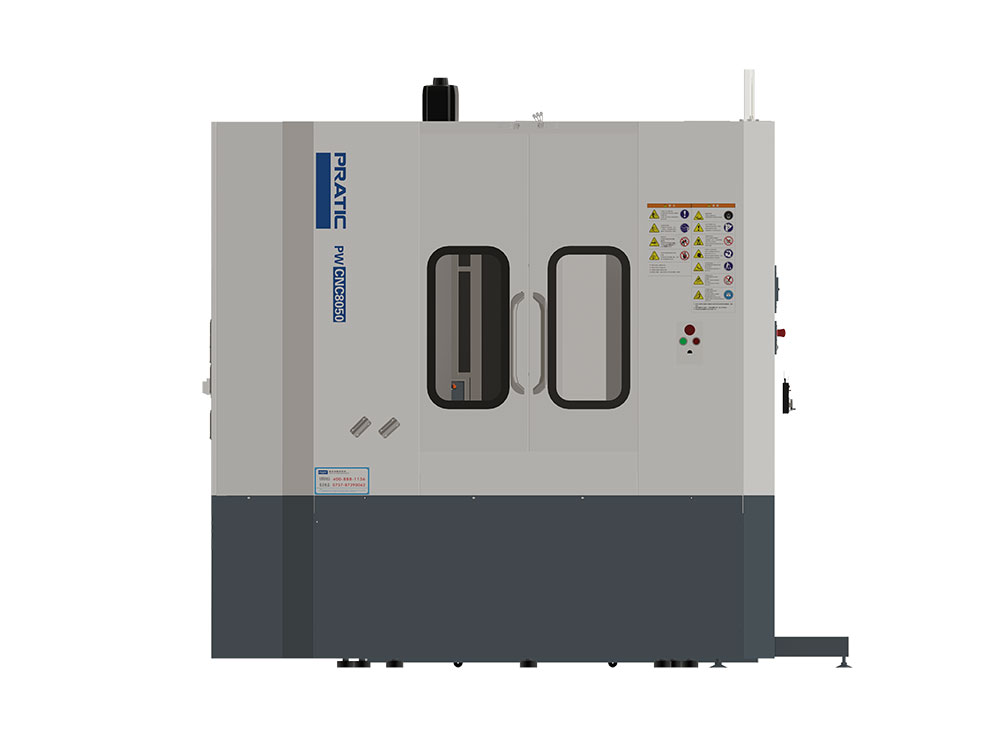

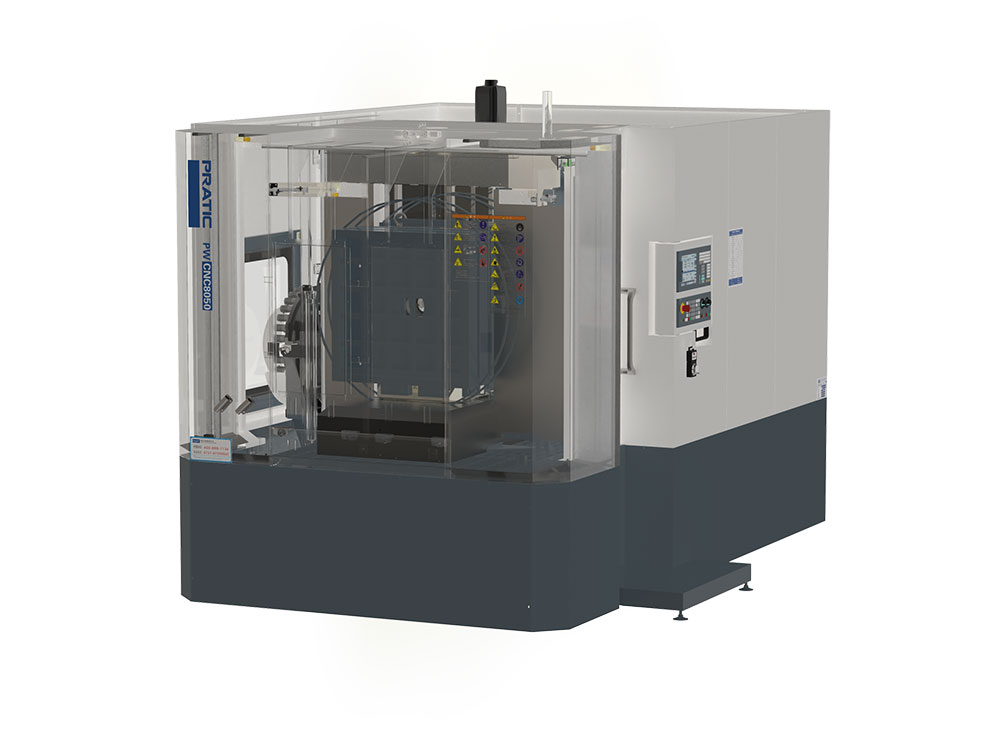

该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心,此产品应用于5G通信(滤波器、散热器)、小间距LED显示屏、新能源控制箱,该机器为卧式加工中心,主轴箱采用定矩式结构,可根据客户要求定制不同规格的机型。装夹方式可以选择卧式3+1、3+2柔性制造单元,一台设备可完成六面全工序加工;
产品特点:
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心;
2.使用国际专用CNC数控系统;
3.适用于加工各种长度的型钢、铝、铜型材等金属加工;
4.该机器为卧式加工中心,主轴箱采用定矩式结构;
5.适用于LED显示屏箱体、5G通讯(包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件)、新能源逆变器、控制器、电池包等工件加工;

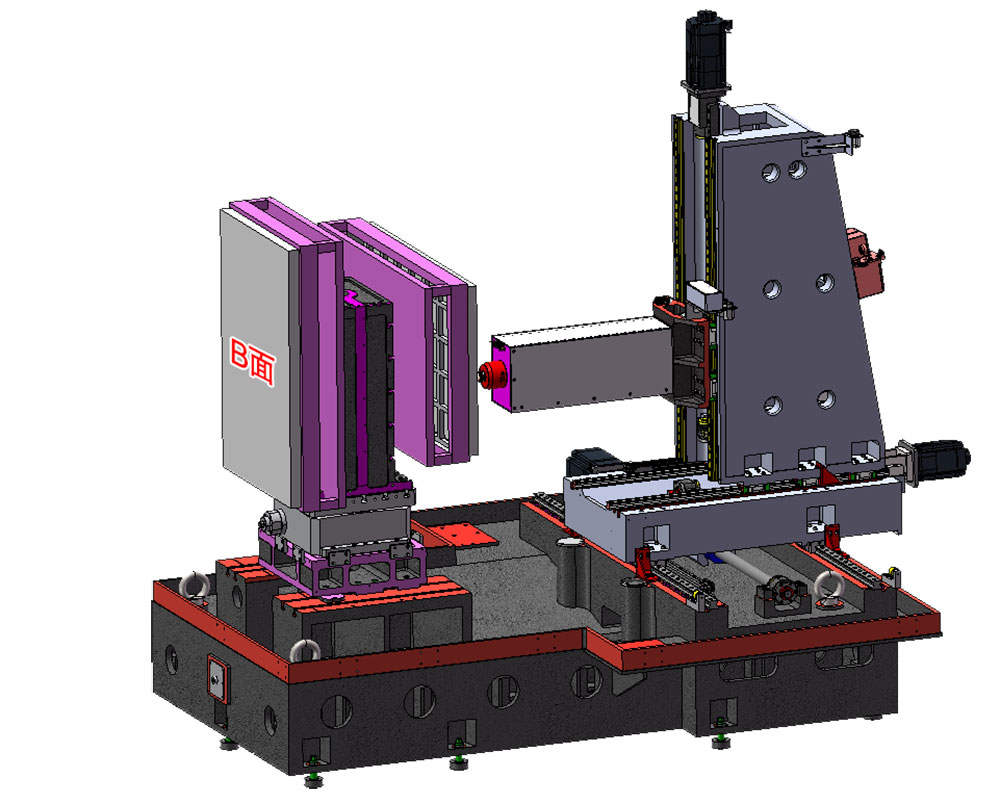

6.装夹方式可以选择卧式3+1、3+2柔性制造单元,一台设备可完成六面全工序加工;
8.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PW-CNC6040 | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 600 |
Y 轴 | mm | 600 |
Z 轴 | mm | 400 |
主轴 | ||
主轴转速 | rpm | 24000 |
主轴锥孔 | / | BT30 |
刀库 | ||
刀库形式 | / | 圆盘式 |
刀库容量 | pcs | 32 |
相邻换刀时间 | sec | 2 |
移动速度 | ||
X轴移动 | m/min | 48 |
Y轴移动 | m/min | 48 |
Z轴移动 | m/min | 48 |
X/Y/Z进给速度 | mm/min | 48000 |
马达功率 | ||
主轴驱动马达 | kw | 7.5 |
X驱动马达 | kw | 4.3 |
Y驱动马达 | kw | 3.3 |
Z驱动马达 | kw | 3.1 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X/Y/Z轴定位精确度 | mm | 0.02/0.02/0.015 |
X轴重复定位精确度 | mm | ±0.01/500 |
Y/Z轴重复定位精确度 | mm | ±0.01/300 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS |
高度 | mm | 2400 |
占地面积 | mm | 2400x3700 |
重量 | kg | 6000(未含转台部分) |
加工实例:
