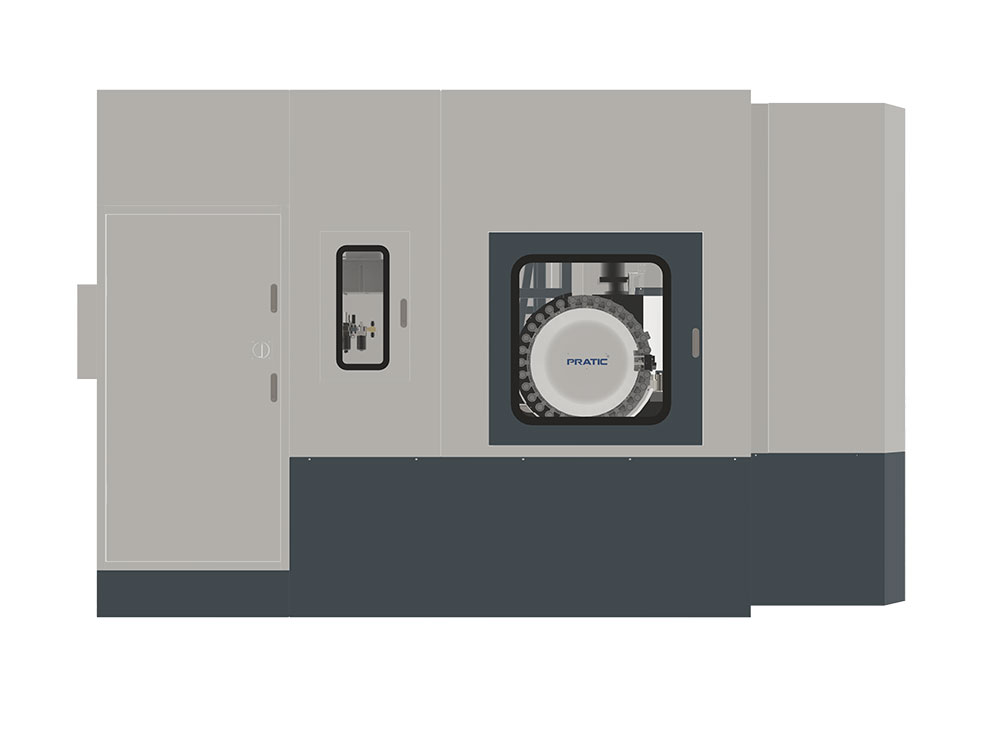

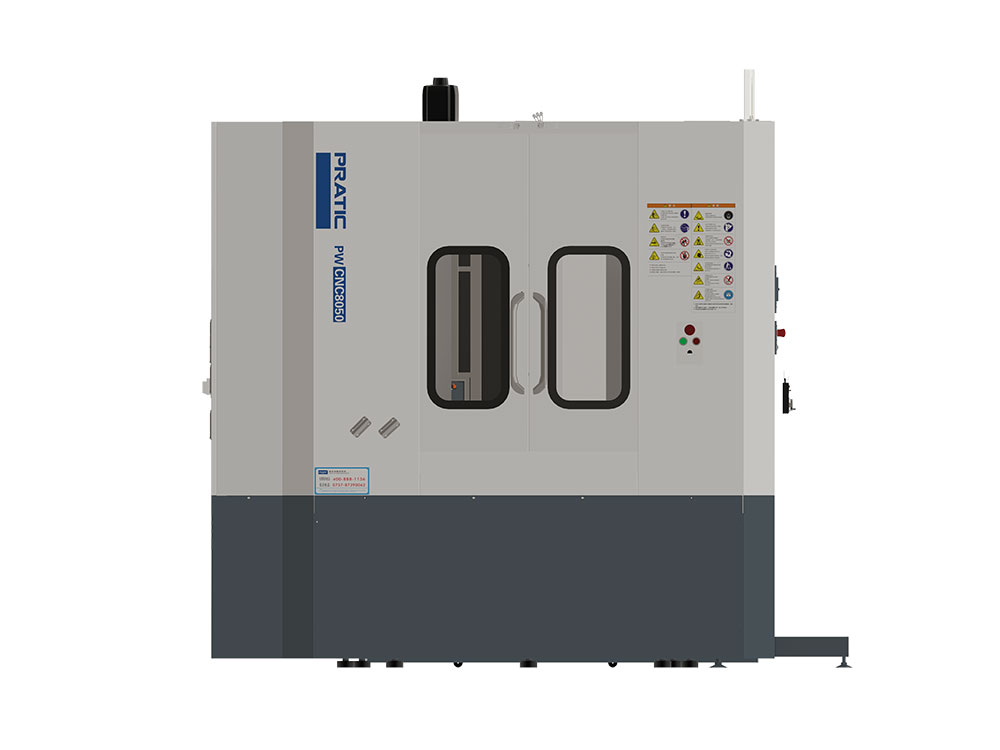

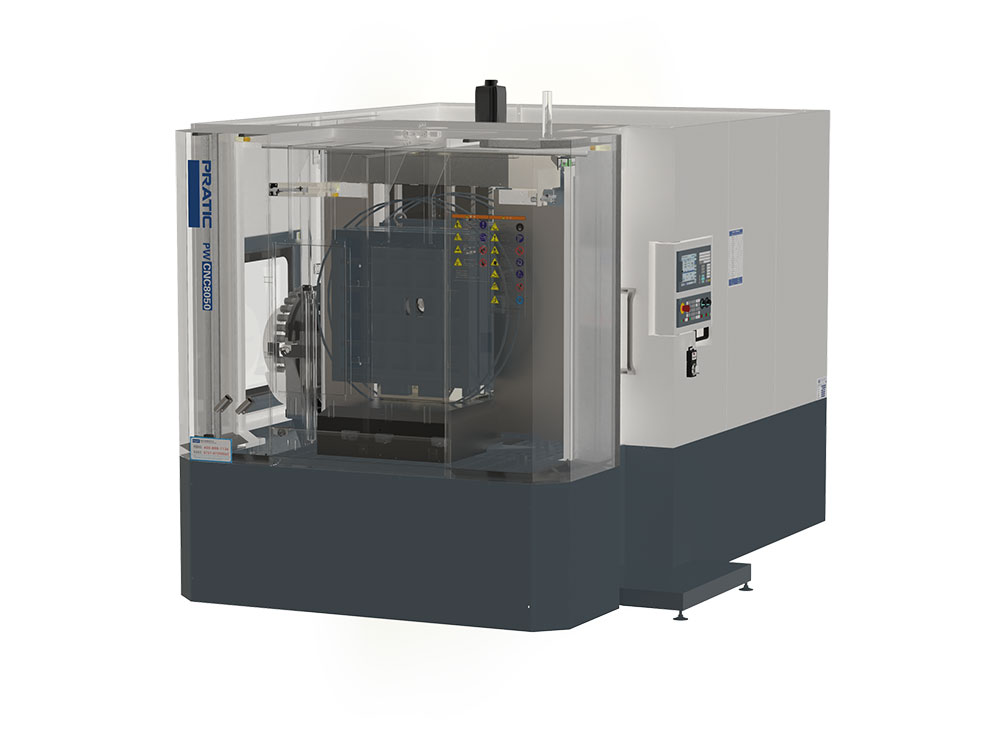

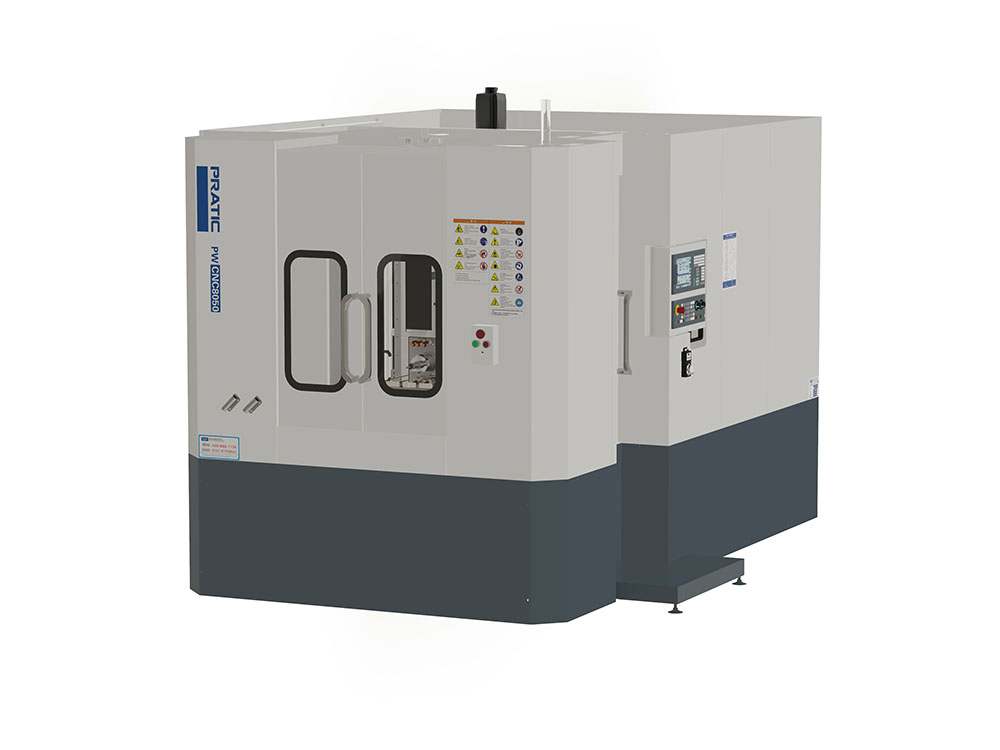

5G卧式制造单元
此产品应用于5G散热器、屏蔽盖、新能源汽车控制箱、光伏逆变器、500×500、640×64...
此产品应用于5G散热器、屏蔽盖、新能源汽车控制箱、光伏逆变器、500×500、640×64...
此产品应用于5G散热器、屏蔽盖、新能源汽车控制箱、光伏逆变器、500×500、640×640、760×760的显示屏箱体，装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
产品特点：
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心；
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的型钢、铝、铜型材等金属加工；

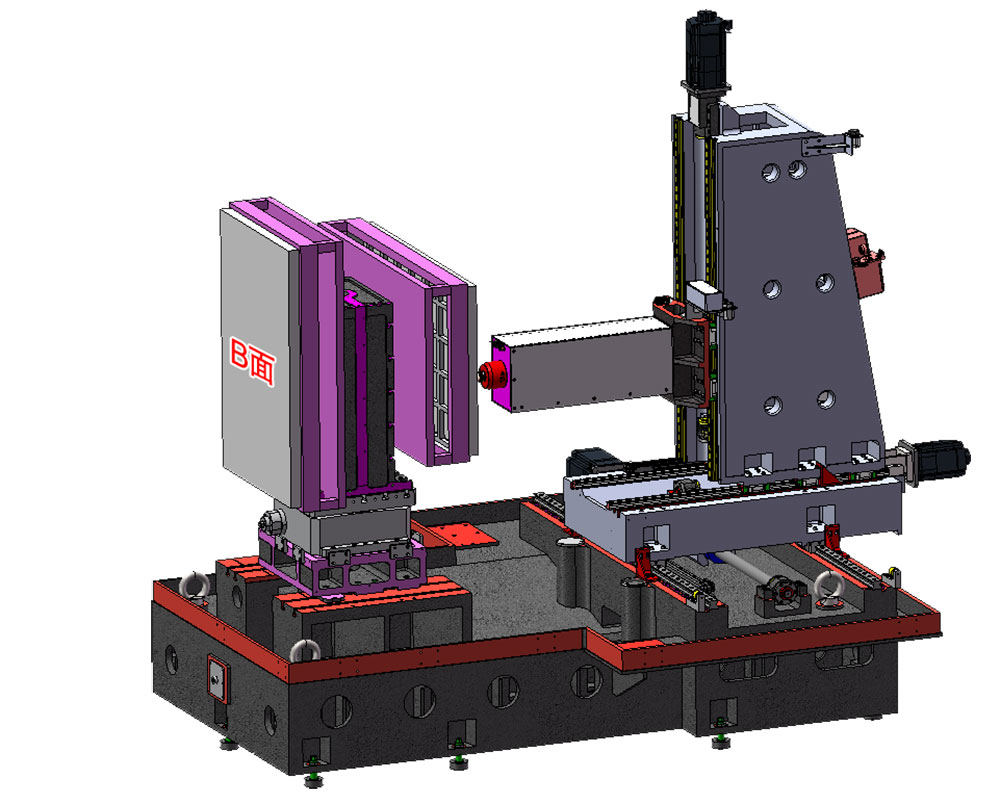

4.该机器为卧式加工中心，主轴箱采用定矩式结构；
5.适用于LED显示屏箱体、5G通讯（包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件）、新能源逆变器、控制器、电池包等工件加工；
6.装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
8.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PW-CNC8050 | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X 轴 | mm | 800 |
| Y 轴 | mm | 800 |
| Z 轴 | mm | 500 |
| 主轴 | ||
| 主轴转速 | rpm | 24000 |
| 主轴锥孔 | / | BT30 |
| 刀库 | ||
| 刀库形式 | / | 圆盘式 |
| 刀库容量 | pcs | 32 |
| 相邻换刀时间 | sec | 2 |
| 移动速度 | ||
| X轴移动 | m/min | 48 |
| Y轴移动 | m/min | 48 |
| Z轴移动 | m/min | 48 |
| X/Y/Z进给速度 | mm/min | 48000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 7.5 |
| X驱动马达 | kw | 4.3 |
| Y驱动马达 | kw | 3.14 |
| Z驱动马达 | kw | 3.1 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| 精确度 | ||
| X/Y/Z轴定位精确度 | mm | 0.02/0.02/0.015 |
| X轴重复定位精确度 | mm | ±0.01/500 |
| Y/Z轴重复定位精确度 | mm | ±0.01/300 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | SIEMENS |
| 高度 | mm | 2750 |
| 占地面积 | mm | 2900x4000 |
| 重量 | kg | 7000（未含转台部分） |
