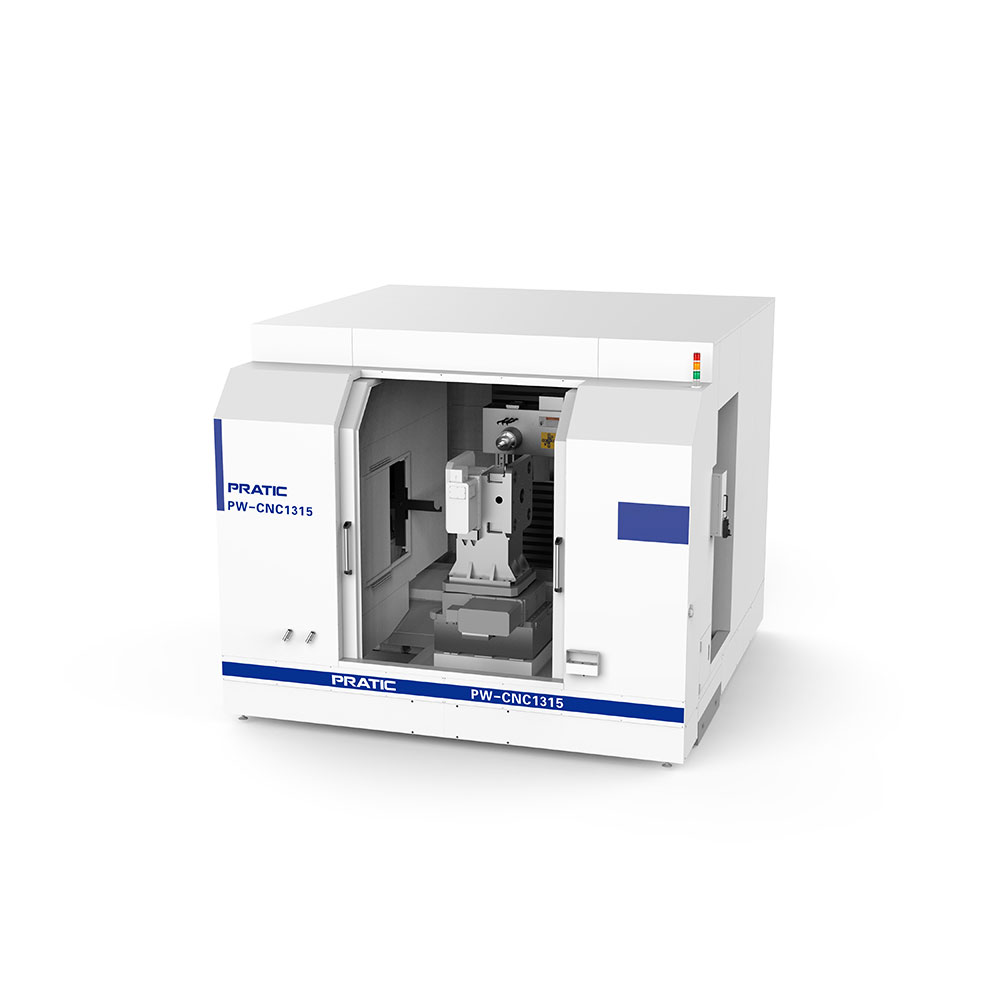

5G卧式制造单元
此产品适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包...
此产品适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包...
此产品适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、1000×1000、960×960的LED显示屏箱体，装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
产品特点：
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心；
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的型钢、铝、铜型材等金属加工；
4.该机器为卧式加工中心，主轴箱采用定矩式结构；
5.适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、1000×1000、960×960的LED显示屏箱体；
6.装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
8.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PW-CNC1513 | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X 轴 | mm | 1500 |
| Y 轴 | mm | 1300 |
| Z 轴 | mm | 600 |
| 主轴 | ||
| 主轴转速 | rpm | 12000 |
| 主轴锥孔 | / | BT40 |
| 刀库 | ||
| 刀库形式 | / | 圆盘式 |
| 刀库容量 | pcs | 24 |
| 相邻换刀时间 | sec | 2 |
| 移动速度 | ||
| X轴移动 | m/min | 36 |
| Y轴移动 | m/min | 36 |
| Z轴移动 | m/min | 36 |
| X/Y/Z进给速度 | mm/min | 36000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 8 |
| X驱动马达 | kw | 5.2 |
| Y驱动马达 | kw | 3.1 |
| Z驱动马达 | kw | 3.1 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| 精确度 | ||
| X/Y/Z轴定位精确度 | mm | 0.02/0.02/0.015 |
| X轴重复定位精确度 | mm | ±0.01/500 |
| Y/Z轴重复定位精确度 | mm | ±0.01/300 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | SIEMENS |
| 高度 | mm | 3450 |
| 占地面积 | mm | 4050x 4000 |
| 重量 | kg | 15000（含转台部分） |
加工实例：
