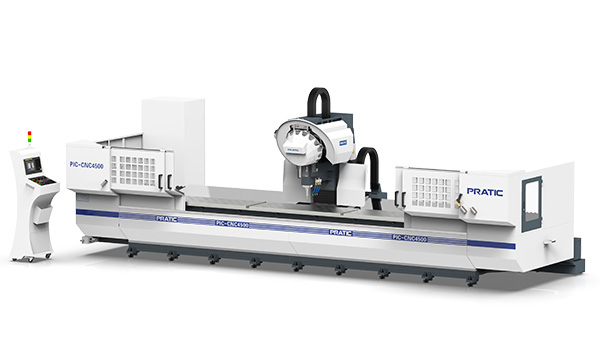

家居定制加工中心PIC

产品视频解读/ PRODUCT VIDEO

全国购买热线:400-888-1136

此产品适用于家居定制、极简家具的型材钻孔、铣削等加工,可以加工衣柜厨柜拉手、铣型拉手、平开门等

产品详情

产品特点:

1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC型材复合加工中心;
2.使用国际专用CNC数控系统;
3.适用于轻型铝边框、铜边框、非金属边框的加工 ;
4.采用高速高精设计模式;
5.配有专用排屑收集装置;
6.可根据客户要求定制不同规格的机型。


产品参数:

参数表 - PIC
行程单位参数
X 轴mm 2500-6500(可定制其他长度)
Y 轴mm450
Z 轴mm400
主轴

主轴转速rpm 12000(电主轴24000)
主轴锥孔/BT30 φ100 mm(外径)
刀库

刀库形式/飞碟式
刀库容量pcs16
相邻换刀时间sec2
移动速度

X轴移动m/min60
Y轴移动m/min28/40
Z轴移动m/min28/40
X/Y/Z进给速度

mm/min

15000
马达功率
FANUC/SIEMENS
主轴驱动马达kw5.5/7
X驱动马达kw3.0/2.7
Y驱动马达kw1.8/2.7
Z驱动马达kw1.8/3.1
润滑冷却系统

润滑系统自动润滑
冷却系统喷水冷却
精确度

X轴定位精度mm0.05(光栅0.01mm)
Y/Z轴定位精度mm0.02
重复定位精度mm0.01
机械规格

气压需求kg/cm²6
操作系统/SIEMENS/FANUC
高度mm3300
占地面积mm4600-9000x2500
重量kg7000-11000


加工实例:
