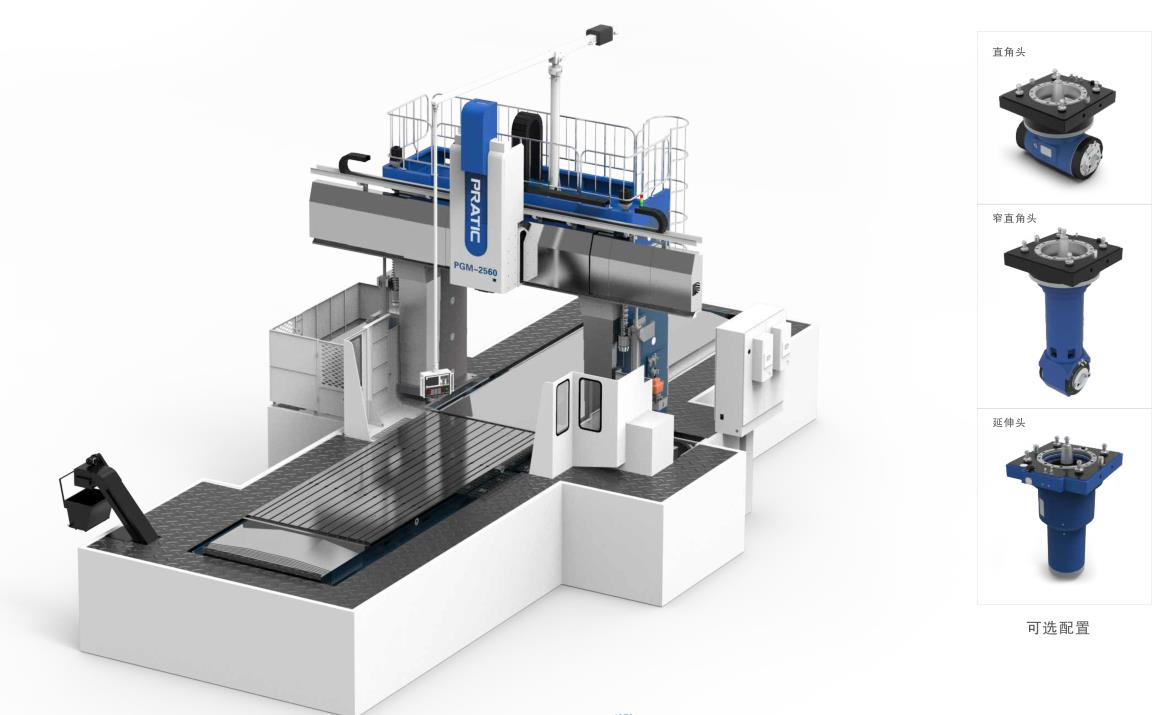

采用加大型号的零部件,可应用于重型加工需求。适用于各种基础大件、板件、盘类件、壳体件、模具等精密零件进行数控加工,具有高精度、高速度、高柔性、环保型特点。广泛应用于:造船、发电、重机、机车、机床、纺织机械、印刷机械、模具制造等行业。
产品特点:
1.该机器具有钻、镗、铣、扩、铰、刚性攻丝、直线插补、圆弧插补、螺旋线插补、三坐标联动等功能;
2.使用国际专用CNC数控系统;
3.适用于各种基础大件、板件、盘类件、壳体件、模具等精密零件进行数控加工;
4.采用加大型号的零部件,可应用于重型加工需求;
5.具有高精度、高速度、高柔性、环保型特点。
6.广泛应用于:造船、发电、重机、机车、机床、纺织机械、印刷机械、模具制造等行业;
7.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PGM | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 6200mm(可定制其他长度) |
Y 轴 | mm | 4850 |
Z 轴 | mm | 1000 |
W 轴 | mm | 1300 |
主轴 | ||
主轴转速 | rpm | 40-4500 |
主轴锥孔 | / | MAS 403 BT50 |
刀库 | ||
刀库形式 | / | 链条式 |
刀库容量 | pcs | 40 |
刀对刀换刀时间 | sec | 3 |
移动速度 | ||
X轴移动 | m/min | 12 |
Y轴移动 | m/min | 15 |
Z/W轴移动 | m/min | 10/3 |
X/Y/Z切削进给速度 | mm/min | 6m/min |
马达功率 | ||
主轴驱动马达 | kw | 22/33(S1/S6-40%) |
X驱动马达 | kw | 7.7 |
Y驱动马达 | kw | 5.2 |
Z驱动马达 | kw | 5.2x2/3x2 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精度 | mm | 0.02(标配光栅尺) |
Y/Z/W轴定位精度 | mm | 0.02/0.15/0.015(标配光栅尺) |
X/Y/Z/W重复定位精度 | mm | 0.018/0.015/0.01/0.015(标配光栅尺) |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | FANUC | SIEMENS |
高度 | mm | 8000 |
占地面积 | mm | 15450x8000mm |
重量 | kg | 95000 |
