立式加工中心

普拉迪数控汽车配件立式加工中心PYA4D

此产品采用摆头±45°旋转角度设计,适用于汽车保险杠、行李架、天窗轨道等异形曲面加工,拥有B轴旋转功能,可±45°旋转角度加工,加工精度高;可根据客户要求定制不同规格的机型。

您所在的位置: 首页>>产品中心>>立式加工中心>>普拉迪数控汽车配件立式加工中心PYA4D

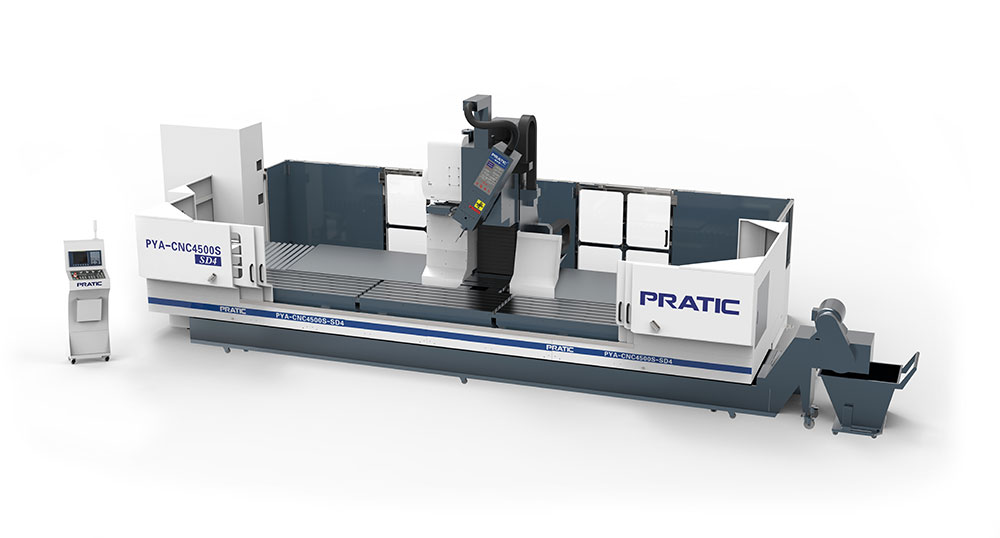

普拉迪数控汽车配件立式加工中心PYA4D

产品视频解读/ PRODUCT VIDEO

全国购买热线:400-888-1136

此产品采用摆头±45°旋转角度设计,适用于汽车保险杠、行李架、天窗轨道等异形曲面加工,拥有B轴旋转功能,可±45°旋转角度加工,加工精度高;可根据客户要求定制不同规格的机型。

产品详情

产品特点:

1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC型材复合加工中心,
2.使用国际专用CNC数控系统;
3.适用于加工各种长度的铝、铜金属与非金属。 ;
4.拥有B轴旋转功能,可±45°旋转角度加工,加工精度高;
5.采用BT40主轴锥孔,增加了机器刚性,加工效率、强度高

6.适用于汽车行业(汽车保险杠、天窗轨道、汽车行李架等)以及异形曲面材料加工;

7.可根据客户要求定制不同规格的机型。


产品参数:

参数表 - PYA4D
行程单位参数
X 轴mm 4500-6500(可定制其他长度)
Y 轴mm550
Z 轴mm700
主轴

主轴转速rpm 12000(24000电主轴)
主轴锥孔/BT30 φ100 mm(外径)
刀库

刀库形式/圆盘式
刀库容量pcs20
相邻换刀时间sec2
移动速度

X轴移动m/min60
Y轴移动m/min28
Z轴移动m/min28
X/Y/Z进给速度

mm/min

15000
马达功率
FANUC/SIEMENS
主轴驱动马达kw5.5/8
X驱动马达kw3.0/3.1
Y驱动马达kw1.8/3.1
Z驱动马达kw3.0/3.1
润滑冷却系统

润滑系统自动润滑
冷却系统喷水冷却
精确度

X轴定位精度mm0.05(光栅0.01mm)
Y/Z轴定位精度mm0.02
重复定位精度mm±0.01
机械规格

气压需求kg/cm²6
操作系统/SIEMENS/FANUC
高度mm3100
占地面积mm8800-10800x3200
重量kg14000-16000

加工实例:
