您所在的位置: 首页>>产品中心>>立式加工中心>>高精度高床身结构复合立式铝型材加工中心PA系列

高精度高床身结构复合立式铝型材加工中心PA系列

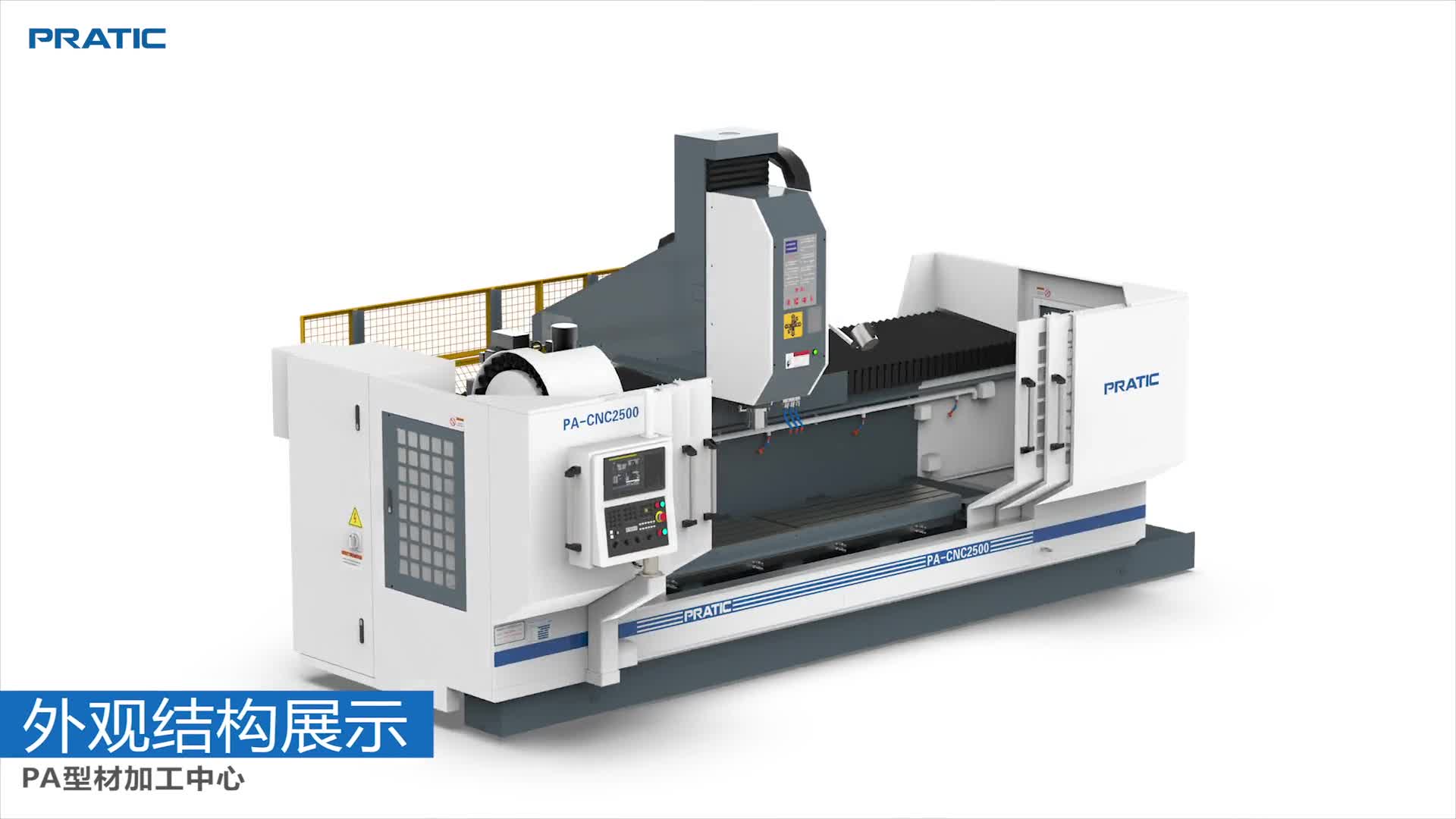

产品视频解读/ PRODUCT VIDEO

全国购买热线:400-888-1136

铝型材加工中心PA 1.采用高床身结构,有效防护水屑飞溅到设备外部,同时有效保护导轨、丝杆等重要零件,提高设备寿命及可靠性;2.2500机型标配X轴丝杆传动,满足更高加工精度的需求,快速速度48m/min,设备动态性能更优越,加速度更高; 3.工作台底部设计大斜面排屑,清理及排屑效果更方便;4.主要应用于:汽车、轨道交通、机械制造等行业的铝、钢型材加工。

产品详情

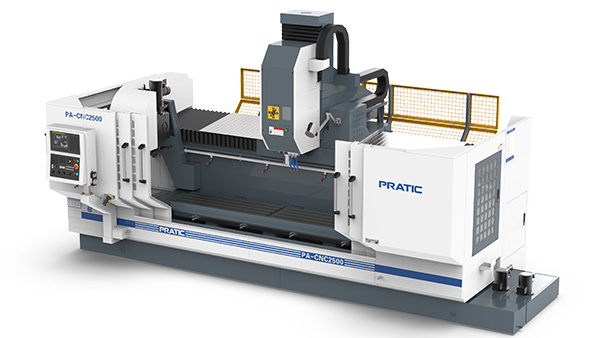

普拉迪数控机床高床身结构复合立式型材加工中心PA

产品特点:

普拉迪数控机床高床身结构复合立式铝型材加工中心PA

1.采用高床身结构,有效防护水屑飞溅到设备外部,同时有效保护导轨、丝杆等重要零件,提高设备寿命及可靠性;
2.2500机型标配X轴丝杆传动,满足更高加工精度的需求,快速速度达48m/min,设备动态性能更优越,加速度更高;
3.工作台底部设计大斜面排屑,清理及排屑效果更方便;
4.主要应用于:汽车、轨道交通、机械制造等行业的铝、钢型材加工。


产品参数:

参数表 - PA
行程BT30BT40
X 轴2500~6500mm
Y 轴400mm450mm
Z 轴400mm450mm
主轴

主轴转速12000rpm
主轴锥孔BT30BT40
刀库

刀库形式飞碟式圆盘式
刀库容量16pcs24pcs
相邻换刀时间6sec2sec
移动速度

X轴移动60m/min
Y轴移动48m/min
Z轴移动48m/min
X/Y/Z切削进给速度

15000mm/min

操作系统FANUC  /  SIEMENS
FANUC  /  SIEMENS
主轴驱动马达5.5/11kw  /  7.5/15kw7.5/11kw  /  11/25kw
X驱动马达3.0kw4.3kw
Y驱动马达3.0kw3.1kw
Z驱动马达3.0kw3.3kw
润滑冷却系统

润滑系统自动润滑
冷却系统喷水冷却
精确度

X轴定位精度0.02mm(光栅0.01mm)
Y/Z轴定位精度0.015mm
重复定位精度0.01mm
机械规格

气压需求6kg/cm²
高度3300mm
占地面积5500~7700 x 3200 ~3300mm
重量6500~8000kg
