新能源汽车之电动汽车电池托盘工艺介绍
在石油能源严重紧缺、节能呼声日益高涨的背景下，新能源汽车已成为全球汽车发展的趋势。而作为一种结构简单...
在石油能源严重紧缺、节能呼声日益高涨的背景下，新能源汽车已成为全球汽车发展的趋势。而作为一种结构简单...
来源：PRATIC 普拉迪 点击数：8830次 更新时间：2020-03-31
在石油能源严重紧缺、节能呼声日益高涨的背景下，新能源汽车已成为全球汽车发展的趋势。而作为一种结构简单、噪音小、零排放、无污染、低能耗等优势的电动汽车，也是其中的一员。
电池无疑是电动汽车的核心部件，电池的性能决定电动汽车的续航、能耗、寿命等关键技术指标，而电池的托盘起着保护电池的重要作用。以下将详细介绍下电动汽车电池托盘的工艺。
为了保障电池的安全，防水防气等，还有确保整体重量尽量的小，电池托盘的材料都是选用铝合金，且对其组成部分的加工、焊接等工艺的要求都有较高要求。

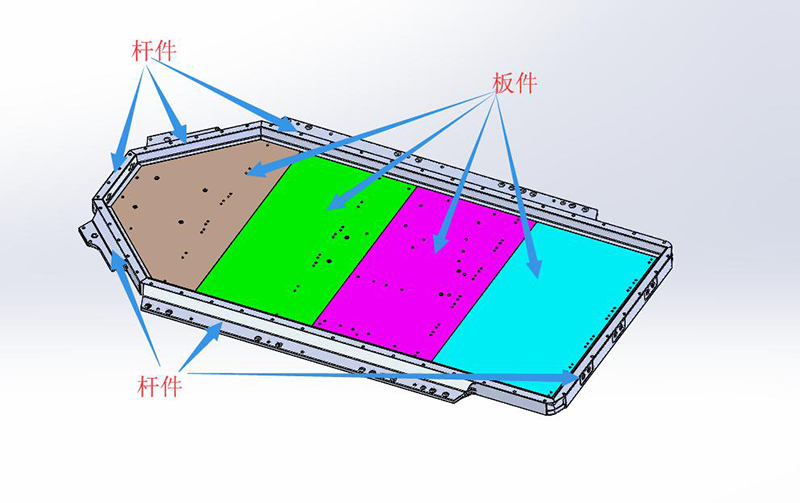

电池托盘由杆件和板件焊接后加工成型，杆件原材料成型后先后进过锯切工序—杆件折弯工序 -- 杆件加工工序 -- MIG焊接工序-TIG焊接工序-打磨清洗工序；板件原材料成型后经过锯切工序-板件加工工序-搅拌摩擦焊接工序-打磨清洗工序，形成托盘底板；托盘底板经过加工后，杆件和底板再经过搅拌摩擦焊接工序-MIG焊接工序-TIG焊接工序-打磨清洗工序，形成托盘总成工件，再对总成工件进行总成加工-拉铆工序-打磨清洗工序-气密检测工序，最终形成完成电池托盘成品。
在整个工序流程中，共需锯切设备、杆件加工设备、板件加工设备、搅拌摩擦焊、MIG焊接设备、TIG焊接设备、底板加工设备、总成加工设备和气密检测设备。普拉迪PDB(PY)系列是杆件加工设备，PHD系列是板件加工设备，PHA系列是底板和总成加工设备。

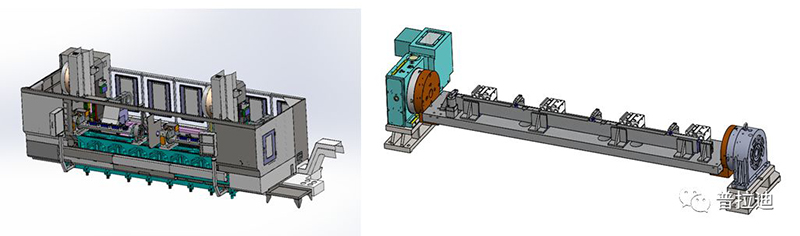

杆件PDB加工设备

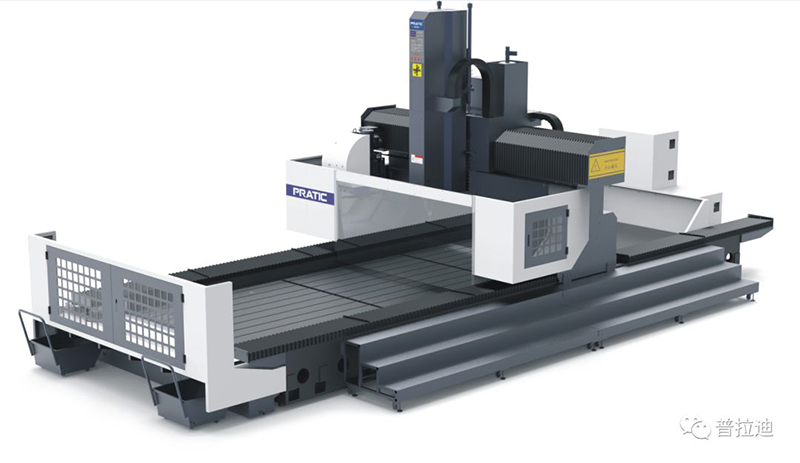

PHD板件加工设备

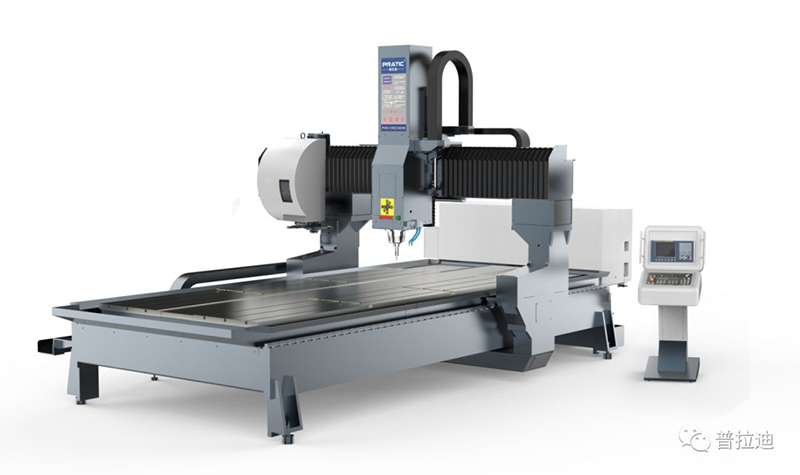

PHA系列是底板和总成加工设备。
