【cnc加工中心设备操作指南3】机床水平调试

来源:PRATIC 普拉迪 点击数:1063次 更新时间:2021-04-24

cnc加工中心设备操作指南1


1.1 cnc加工中心水平调试的重要性


机床的水平是机床各项精度的基础。若机床水平没有调整到规定范围,机床因受重力的影响,在长时间的工作中导轨会产生扭曲变形,影响x轴与y轴的垂直度,若偏差较大则会影响到工件的精度。由于导轨的变形,工作台也将随之发生微量变形,进而影响主轴与工作台的垂直度,影响加工精度。在水平偏差较大的情况下使用机床,会加剧导轨丝杆等运动件的磨损,不但加工精度无法保证,还会影响机床使用寿命。


1.2 水平仪的使用


水平仪是一种测量小角度的常用量具,可用于测量机床导轨的平面度和直线度以及设备安装的水平位置和垂直位置。它也能应用于测量小角度和带有v型槽的工作面。水平仪是设备安装测量必不可少的精密量具。

使用水平仪应先行检查。先将水平仪放在平面上,读取气泡的刻度大小,然后将水平仪反转置于同一位置,再读取其刻度大小,若读数相同,则表明水平仪能够正常使用,否则,需用微调螺丝调整到读数完全相同,才可以用做测量。测量时气泡应运动平稳,不应有目力可见的跳动或停滞现象。测量中,水平仪不能与粗糙的接触面接触或摩擦,测量面划伤时也不能使用水平仪,防止水平仪的损坏而影响精度,造成测量误差。测量前需将测量面擦拭干净。

cnc加工中心设备操作指南2

图1 水平仪

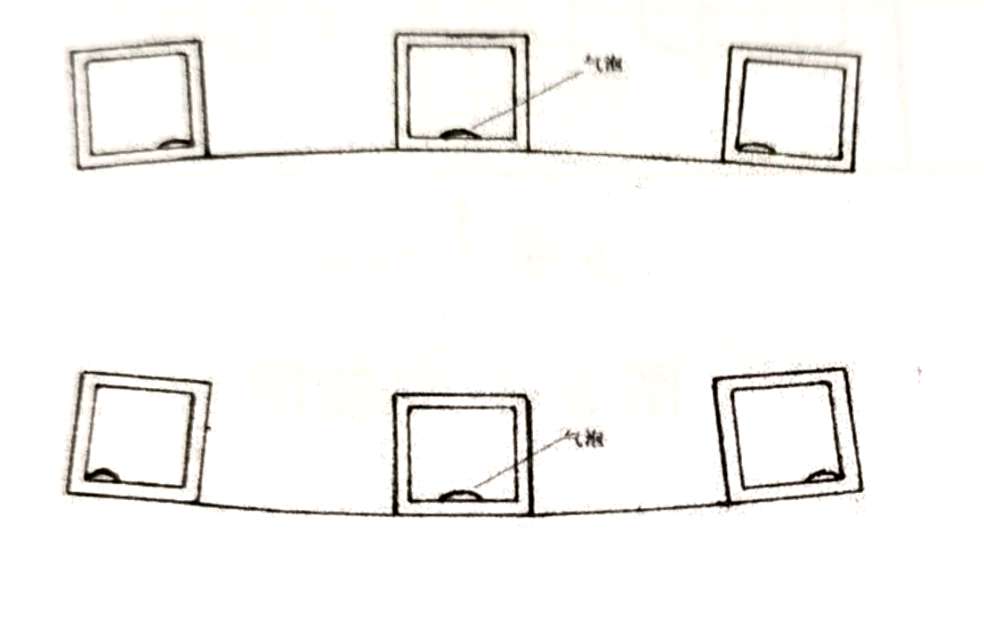

水平仪读数时以任意一格为0,气泡偏移一格为1。机床导轨的凹凸是由水平仪和气泡的移动方向确定的。若水平仪的移动方向与气泡的运动方向相反,水平面呈凸状,用符号 “﹢”表示;若运动方向相反,则说明水平面呈凹状,用符号“-”表示。

cnc加工中心设备操作指南3

图2 水平仪的使用


1.3 cnc机床的水平调试



机床床身的水平是在已经固化的地基上用调整垫铁精调的,需要确保每个垫铁都受力,不可空放。调试时首先清洁放置基准面及水平仪基准面达到规定要求,在将工作台移至中间,将两个水平仪相对垂直的放置在工作台的中心位置。调整机床四个角处的垫铁,使两水平仪气泡居中。x、y轴分别保持一个轴不动,匀速移动另一个轴,对两轴水平进行调整。校验动态水平时,需分别移动床台至机台的各个角落做14点动态水平位置校正,最后紧固机床垫脚的调整螺母。cnc加工中心机床的水平最好每三个月校正一次,这样才能确保机械使用的精度及延长使用寿命调试时应注意机床的调试高度应大于水箱高度,给水箱的安装预留位置,若设有地脚螺栓,调试安装后应将其锁紧,避免加工时影响精度。

cnc加工中心设备操作指南4

图3 调试图

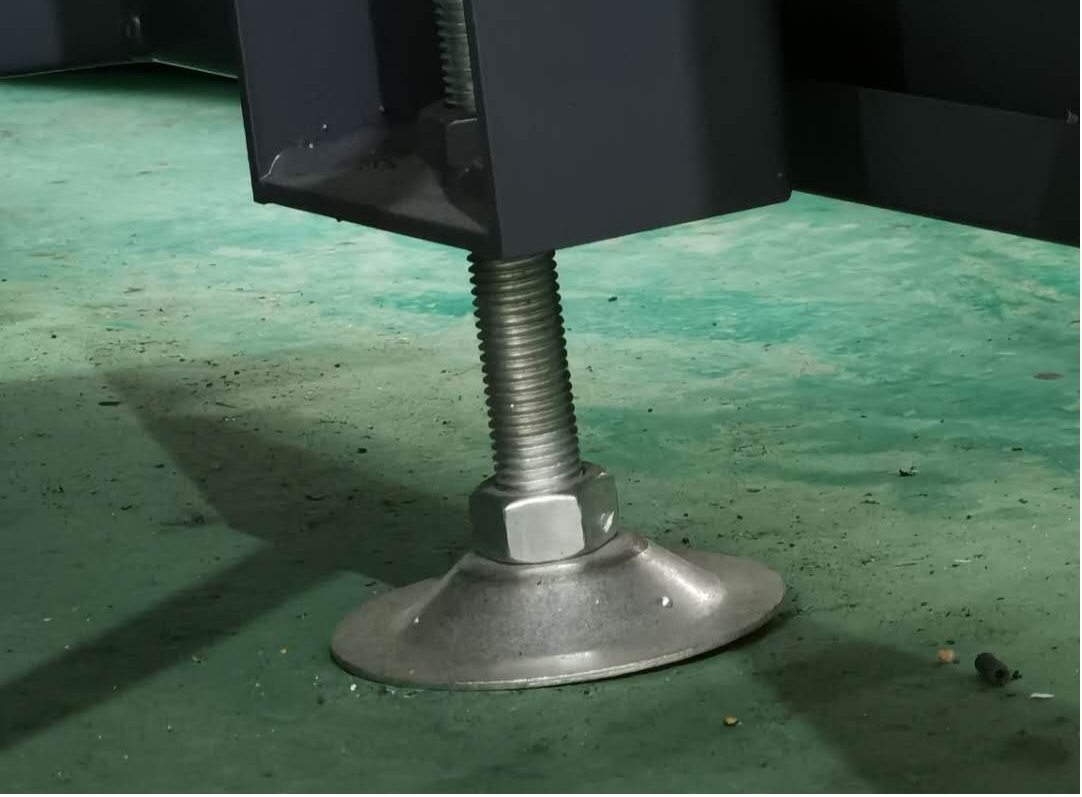

1.4 安装钣金地脚支撑



水平调试好后放下钣金支撑。所有钣金支撑受力后会对机床水平有所影响,需要再次微调水平。


cnc加工中心设备操作指南5

图4 地脚支撑

1.5 安装水箱、排屑机

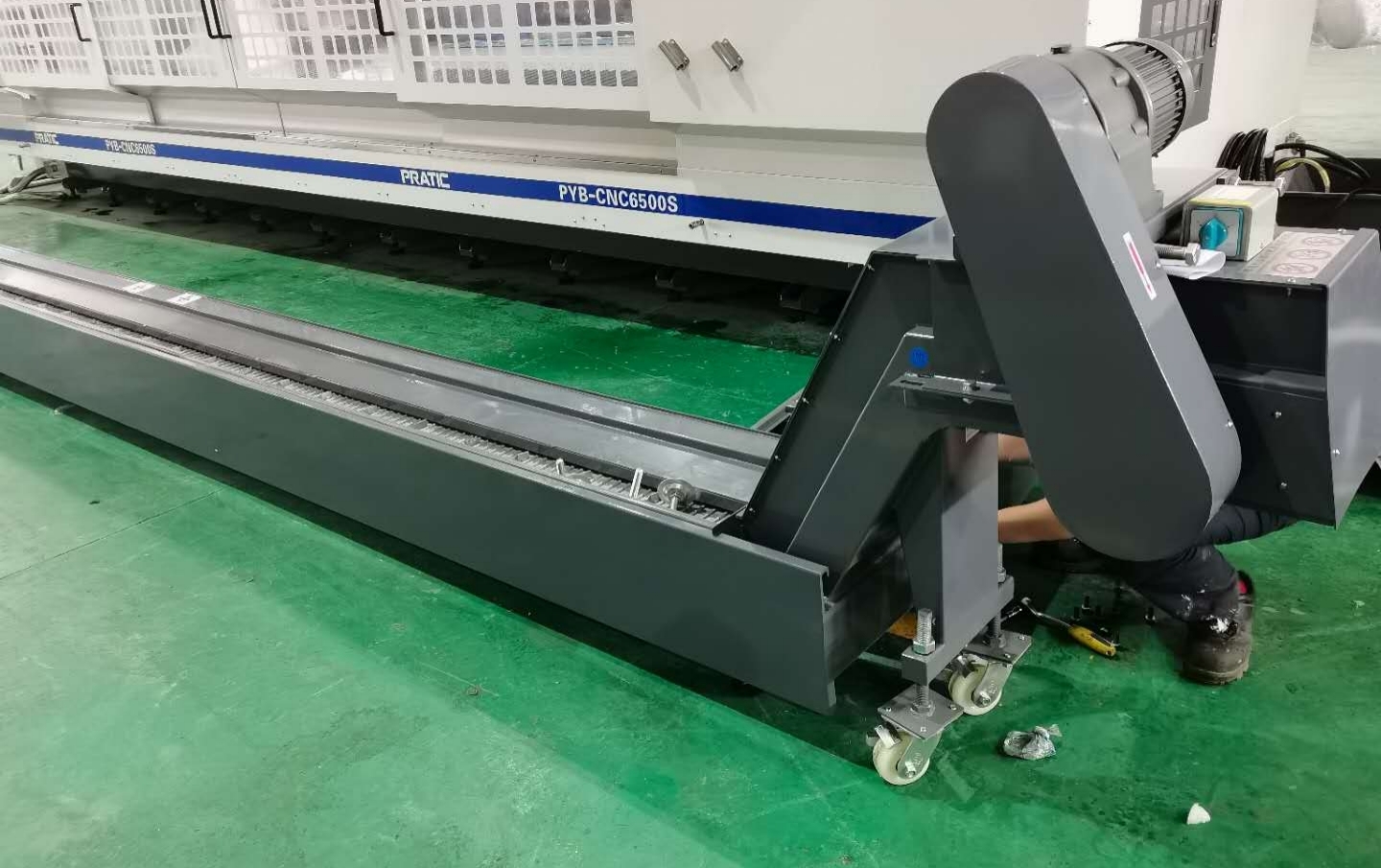

普拉迪使用的链板排屑机仅适用于运输卷状、块状、纤维长条型切屑物,不能用于粉状切屑的输送,否则将会导致链板上轻小切屑物的粘附。相应的,若常用来排较大废料,也会导致排屑机链板损坏或拉伸,需要拆除损坏的链板重新更换+。由于链板排屑机的结构特殊性,清扫机床时禁止将大量切屑同时放入排屑机,致使排屑机过载,引起故障发生。

配有排屑机的机床安装时应使用加高垫铁,机床下钣金高度需高于水箱或排屑机的高度。将水箱、排屑机按规定位置推入机床底座后,首次启动排屑机时需确认接线是否正确,检测排屑机工作时是否出现振动、噪声、发热现象,确认传送链板运转的方向是否与箭头所示方向一致。接线时电源插头需安装防漏开关用于保护电路。另外,为了防止过载造成传送带损坏,传送带驱动部分应装设扭力限制器,接电安装时加装接近开关,以便扭矩过大时能及时停止运转。


cnc加工中心设备操作指南6

图5 排屑机

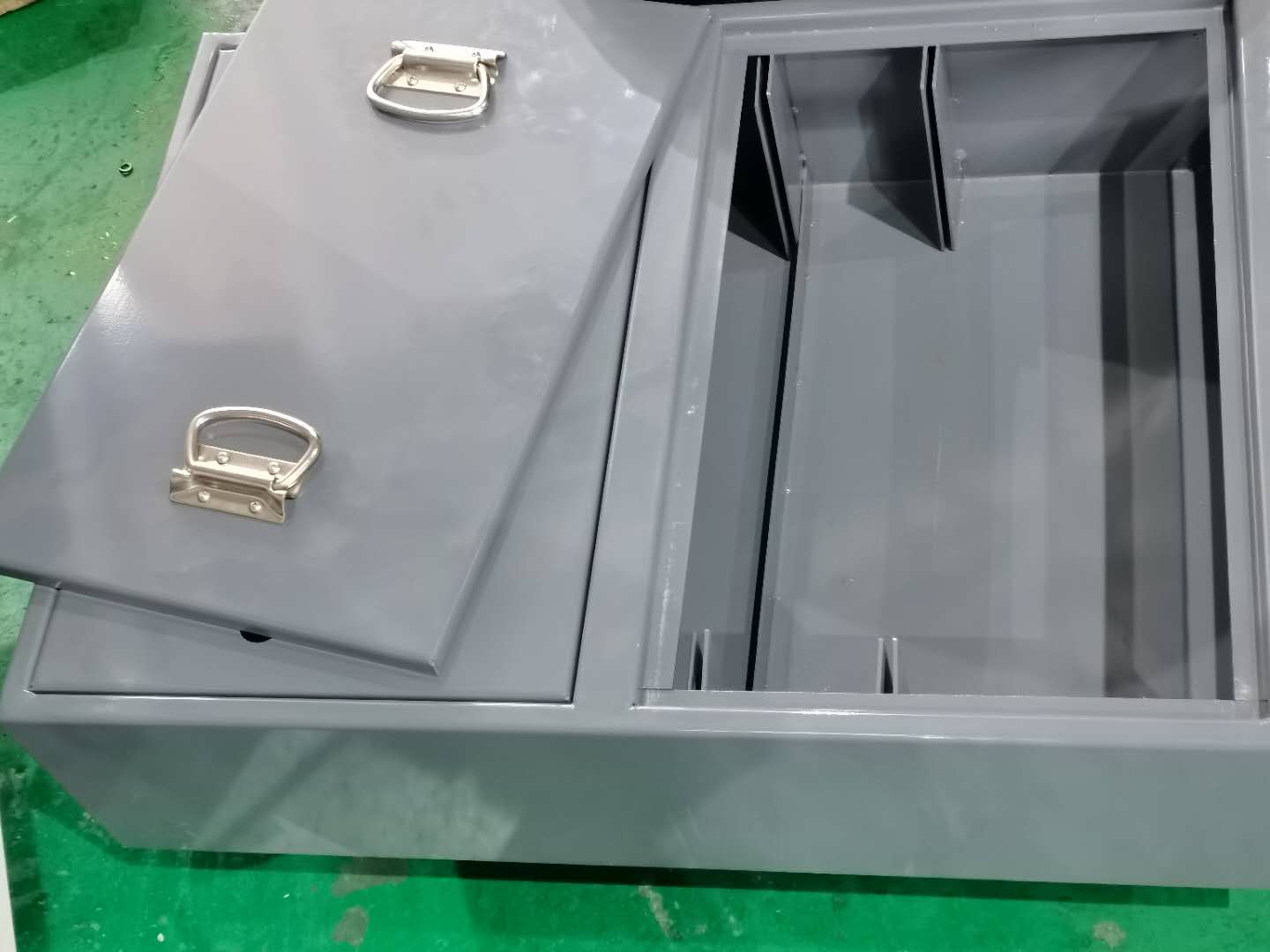

水箱装好后放低冷却泵,将调好的冷却液放入机床水箱中,水位应高于最低水位线。加水完毕后需检查是否有漏水现象。


cnc加工中心设备操作指南7

图6 水箱
