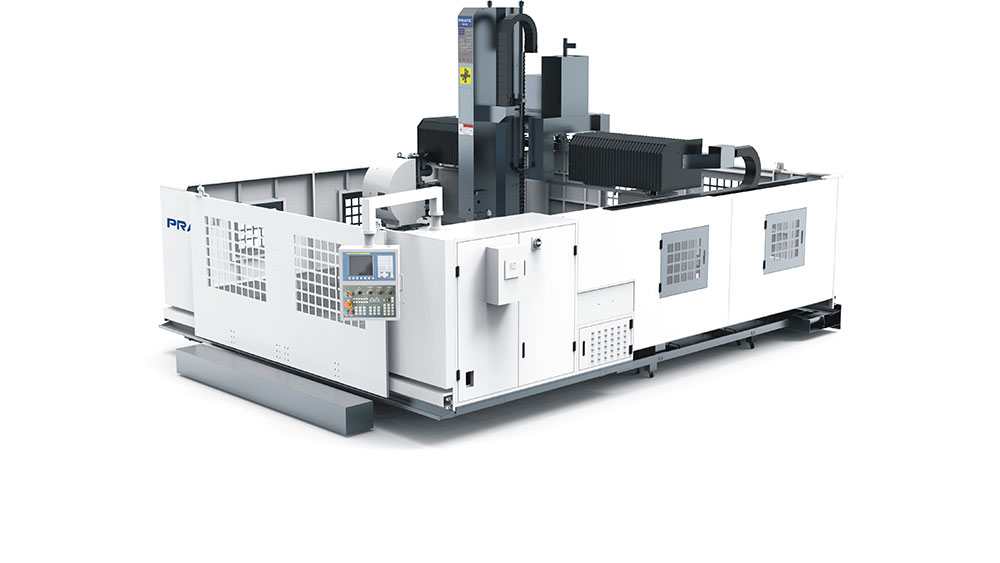

轨道交通加工中心
此产品为龙门加工中心，加工行程大，适用于轨道交通行业中的大板件加工，采用BT40主轴锥孔，...
此产品为龙门加工中心，加工行程大，适用于轨道交通行业中的大板件加工，采用BT40主轴锥孔，...
此产品为龙门加工中心，加工行程大，适用于轨道交通行业中的大板件加工，采用BT40主轴锥孔，增加了机器刚性，加工效率、强度高；加工零件范围大，加工精度高；可根据客户要求定制不同规格的机型。
产品特点：
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC型材复合加工中心，
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的钢、铝、铜金属与非金属；
4.采用矮床身设计模式；
5.采用BT40主轴锥孔，增加了机器刚性，加工效率、强度高；
6.加工零件范围大，加工精度高；
7.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PHA | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X 轴 | mm | 3000-6000（可定制其他长度） |
| Y 轴 | mm | 2000 |
| Z 轴 | mm | 800 |
| 主轴 | ||
| 主轴转速 | rpm | 10000（20000电主轴） |
| 主轴锥孔 | / | BT40 φ120 mm(外径) |
| 刀库 | ||
| 刀库形式 | / | 圆盘式 |
| 刀库容量 | pcs | 24 |
| 相邻换刀时间 | sec | 2 |
| 移动速度 | ||
| X轴移动 | m/min | 40 |
| Y轴移动 | m/min | 50 |
| Z轴移动 | m/min | 20 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | FANUC/SIEMENS | |
| 主轴驱动马达 | kw | 7.5/11 |
| X驱动马达 | kw | 3.0+3.0/3.1+3.1 |
| Y驱动马达 | kw | 3.0/3.1 |
| Z驱动马达 | kw | 3.0/3.1 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| 精确度 | ||
| X轴定位精度 | mm | 0.05（光栅0.01mm） |
| Y/Z轴定位精度 | mm | 0.03/0.02 |
| 重复定位精度 | mm | 0.01 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | SIEMENS/FANUC |
| 高度 | mm | 3900 |
| 占地面积 | mm | 6200-20000x4400 |
| 重量 | kg | 17000-40000 |
