该产品适用于玻璃平开门,衣橱柜拉手,明装拉手,天地铰链,豪华大框,极简玻璃门,衣柜推拉门,极简隔断系统等型材件加工,采用高速高精双主轴设计模式,加工效率是同类设备的两倍;可根据客户要求定制不同规格的机型。
产品特点:

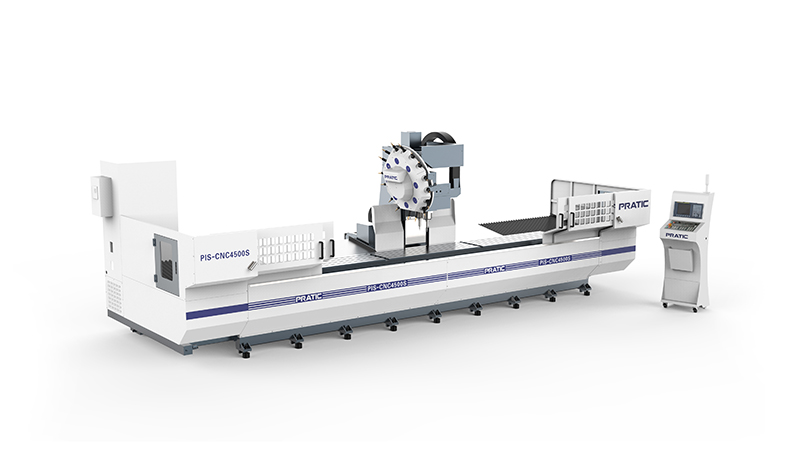

1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC型材复合加工中心,
2.使用国际专用CNC数控系统;
3.适用于加工各种长度的铝、铜金属与非金属;

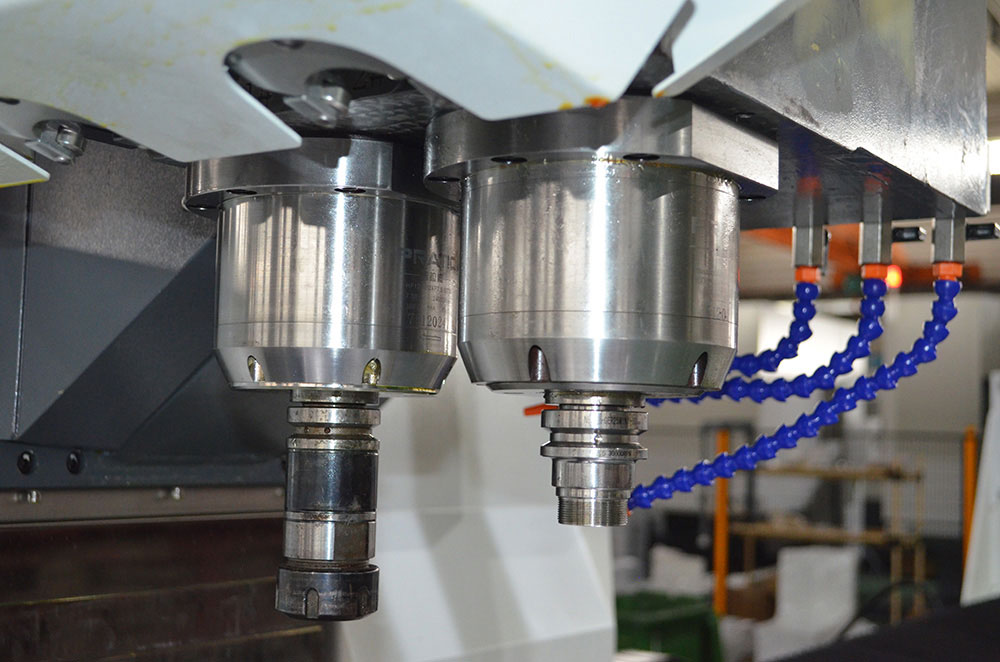

4.采用高速高精双主轴设计模式,加工效率是同类设备的两倍;
5.配有专门排屑收集装置;
6.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PIS | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 4500-6500(可定制其他长度) |
Y 轴 | mm | 400(两主轴中心距150mm) |
Z 轴 | mm | 400 |
主轴 | ||
主轴转速 | rpm | 24000(电主轴) |
主轴锥孔 | / | BT30 φ120mm(外径) |
刀库 | ||
刀库形式 | / | 飞碟式 |
刀库容量 | t | 2-8T |
相邻换刀时间 | sec | 2 |
移动速度 | ||
X轴移动 | m/min | 60 |
Y轴移动 | m/min | 28 |
Z轴移动 | m/min | 28 |
X/Y/Z进给速度 | mm/min | 15000 |
马达功率 | ||
主轴驱动马达 | kw | 7.5 |
X驱动马达 | kw | 2.7 |
Y驱动马达 | kw | 2.7 |
Z驱动马达 | kw | 3.1 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精度 | mm | 0.05(光栅0.01mm) |
Y/Z轴定位精度 | mm | 0.02 |
重复定位精度 | mm | 0.01 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS |
高度 | mm | 2600 |
占地面积 | mm | 7000-9000x2700 |
重量 | kg | 9000-11000 |
