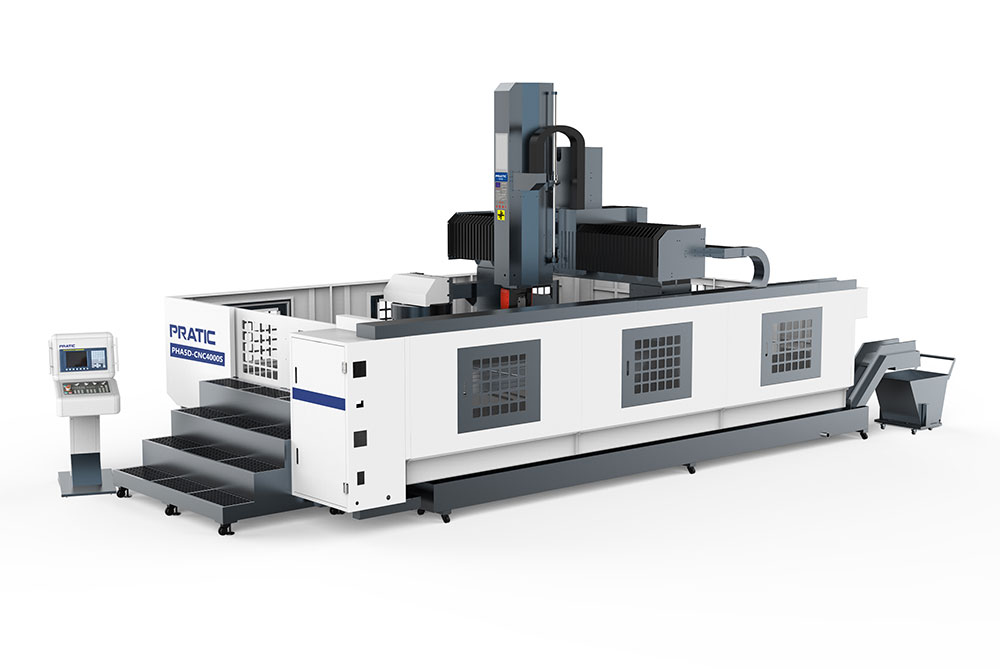

该机器是一台集钻孔、攻牙、铣削、为一体的CNC龙门复合加工中心,采用高精密主轴头,A/C多角度、多方位、多视角加工,满足不同加工需求,广泛应用于:航空航天、汽车配件、机械制造等多角度、异形曲面的材料加工,使用国际专用CNC数控五轴系统,配有自动排屑机,方便清理,可根据客户要求定制不同规格的机型。
产品特点:
1.该机器是一台集钻孔、攻牙、铣削、为一体的CNC龙门复合加工中心;
2.使用国际专用CNC数控系统;
3.适用于各种钢、铝、铜金属与非金属的加工;
4.采用高精密五轴头;
5.A/C轴多角度,多方位,多视角加工,满足不同加工需求;
6.配有自动排屑机,方便清理;
7.广泛应用于:航空航天、汽车配件、机械制造等多角度、异形曲面的材料加工;
8.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PHA5D | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 3000-6000(可定制其他长度) |
Y 轴 | mm | 2000 |
Z 轴 | mm | 800 |
主轴 | ||
主轴转速 | rpm | 24000 |
主轴锥孔 | / | HSK F63 |
刀库 | ||
刀库形式 | / | 伞形式 |
刀库容量 | pcs | 12 |
相邻换刀时间 | sec | 8 |
移动速度 | ||
X轴移动 | m/min | 40/50 |
Y轴移动 | m/min | 20 |
Z轴移动 | m/min | 20 |
X/Y/Z进给速度 | mm/min | 15000 |
马达功率 | ||
主轴驱动马达 | kw | 7 |
X驱动马达 | kw | 3.1+3.1 |
Y驱动马达 | kw | 3.1 |
Z驱动马达 | kw | 3.1 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精度 | mm | 0.05(光栅0.01mm) |
Y/Z轴定位精度 | mm | 0.03/0.02 |
重复定位精度 | mm | 0.01 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS |
高度 | mm | 3800 |
占地面积 | mm | 6200-9200x4400 |
重量 | kg | 20000-25000 |
