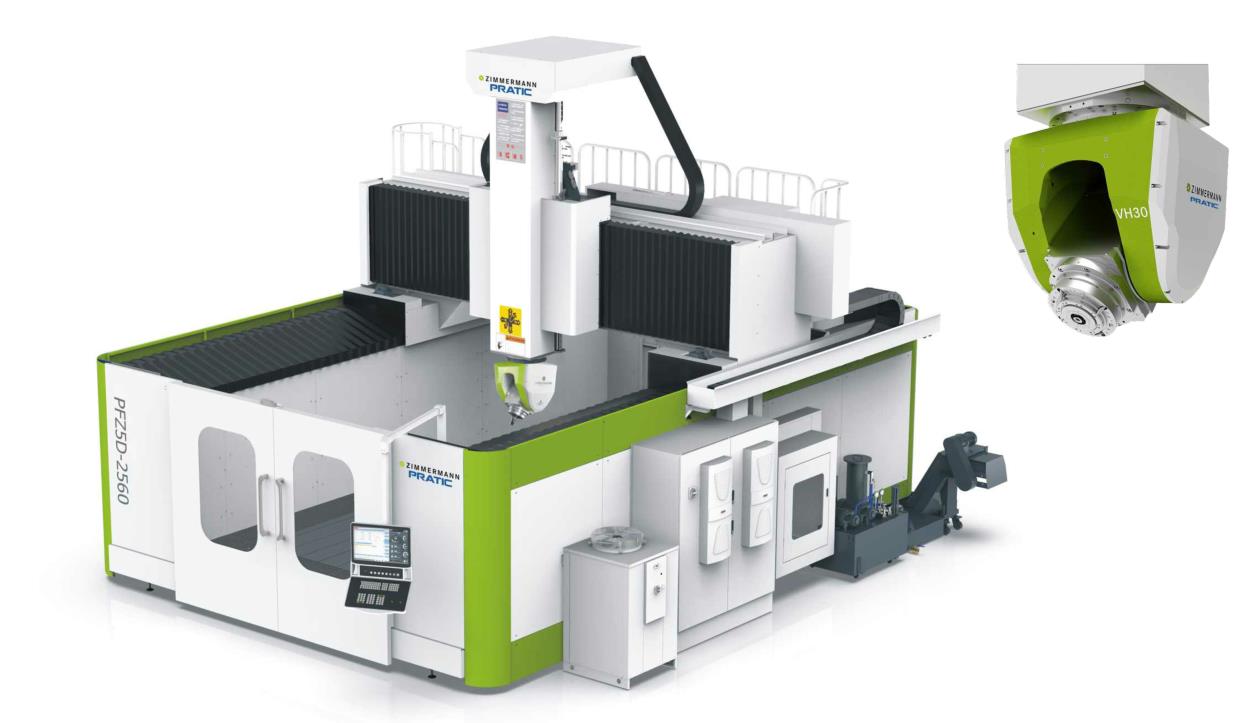

适用于各种刚、铝、铜金属与非金属的加工。采用天车式设计,加工精度高。结合了高扭矩和高达360度/秒的AC轴高转速。兹默曼(德国)与普拉迪携手共同打造出性能卓越的PFZ5D龙门系列。
产品特点:
1.该机器是一台集钻孔、攻牙、铣削为一体的CNC龙门加工中心;
2.使用国际专用CNC数控系统;
3.适用于各种刚、铝、铜金属与非金属的加工;
4.采用天车式设计,加工精度高;
5.结合了高扭矩和高达360度/秒的AC轴高转速;
6.兹默曼(德国)与普拉迪携手共同打造出性能卓越的PFZ5D龙门系列。
7.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PFZ5D | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 4000-40000 |
Y 轴 | mm | 2500-3000 |
Z 轴 | mm | 1000-1500 |
A 轴 | ±110° | |
C 轴 | 最大 ±360° | |
主轴 | ||
主轴转速 | rpm | 18000 |
主轴锥孔 | / | HSK A63 |
刀库 | ||
刀库形式 | / | 伞形式 |
刀库容量 | pcs | 20 |
相邻换刀时间 | sec | 8 |
移动速度 | ||
X轴移动 | m/min | 30 |
Y轴移动 | m/min | 30 |
Z轴移动 | m/min | 30 |
X/Y/Z切削进给速度 | mm/min | 15000 |
马达功率 | ||
五轴头驱动马达 | kw | 60 |
X轴驱动马达 | kw | 4.71x4 |
Y轴驱动马达 | kw | 3.77x2 |
Z轴驱动马达 | kw | 4.71 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精度 | mm | 0.02 |
Y/Z轴定位精度 | mm | 0.015/0.01 |
重复定位精度 | mm | 0.01 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS |
高度 | mm | 4900 |
占地面积 | mm | 10200x7500 |
重量 | kg | 62000 |
