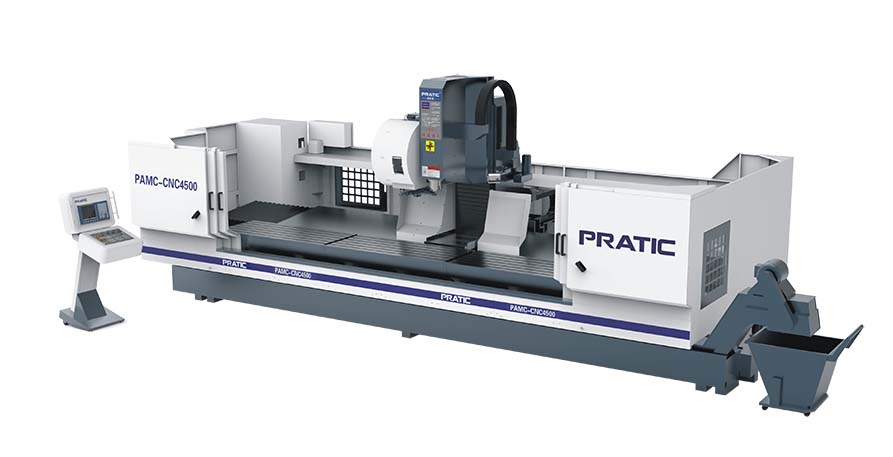

该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC复合加工中心,适用于加工细长件产品。如长桁、缘条、地板、滑轨等。各种钢、铝、铜金属与非金属的加工 。加工效率高,加工精度高,加工强度高。配有自动排屑机,方便清理。
产品特点:
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC复合加工中心;
2.使用国际专用CNC数控系统;
3.适用于各种钢、铝、铜金属与非金属的加工 ;
4.采用全防护钣金设计;
5.加工效率高,加工精度高,加工强度高;
6.配有自动排屑机,方便清理;
7.适用于加工细长件产品。如长桁、缘条、地板、滑轨等。
产品参数:
参数表 - PAMC | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 4500~6500(可定制其他长度) |
Y 轴 | mm | 580 |
Z 轴 | mm | 450 |
主轴 | ||
主轴转速 | rpm | 10000 |
主轴锥孔 | / | BT40 / HSK A63 |
刀库 | ||
刀库形式 | / | 圆盘式 Disc type |
刀库容量 | pcs | 24 |
换刀时间 | sec | 2 |
移动速度 | ||
X轴移动 | m/min | 60 |
Y轴移动 | m/min | 28 |
Z轴移动 | m/min | 28 |
X/Y/Z进给速度 | mm/min | 15000 |
马达功率 | ||
主轴驱动马达 | kw | 11(FANUC)-13(SIEMENS) |
X驱动马达 | kw | 3.0(FANUC)-3.1(SIEMENS) |
Y驱动马达 | kw | 3.0(FANUC)-3.1(SIEMENS) |
Z驱动马达 | kw | 3.0(FANUC)-3.1(SIEMENS) |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精度 | mm | 0.05(光栅0.01mm) |
Y/Z轴定位精度 | mm | 0.02 |
重复定位精度 | mm | 0.01 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS/FANUC |
高度 | mm | 2800 |
占地面积 | mm | 8800~10800x3100 |
重量 | kg | 13500~17000 |
