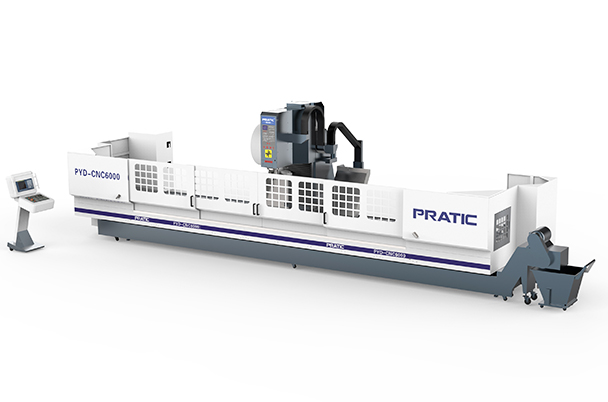

采用BT50主轴锥孔,主要用于加工各种长度的钢材、机械床身、机械配件等。该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心,适用于加工各种长度的型钢、铜、铝型材等金属加工;
产品特点:
产品参数:
参数表 - PYD | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 4000-12000 |
Y 轴 | mm | 600 |
Z 轴 | mm | 600 |
主轴 | ||
主轴转速 | rpm | 8000 |
主轴锥孔 | / | BT50 φ155mm(外径) |
刀库 | ||
刀库形式 | / | 圆盘式 |
拉钉形式 | 45° | 45° |
刀库容量 | pcs | 16 |
相邻换刀时间 | sec | 2 |
移动速度 | ||
X轴移动 | m/min | 60 |
Y轴移动 | m/min | 28 |
Z轴移动 | m/min | 28 |
X/Y/Z进给速度 | mm/min | 15000 |
马达功率 | ||
主轴驱动马达 | kw | 11-15 |
X驱动马达 | kw | 3.1 |
Y驱动马达 | kw | 3.1 |
Z驱动马达 | kw | 3.1 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精确度 | mm | 0.05 |
Y/Z轴定位精确度 | mm | 0.02 |
重复定位精确度 | mm | ±0.01/300 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | FANUC/SIEMENS |
高度 | mm | 3300 |
占地面积 | mm | (8700-15500)X3200 |
重量 | kg | 15000-23000 |
