普拉迪数控机床/该机器是一台集钻孔、攻牙、铣削、为一体的CNC龙门复合加工中心，采用高精密头，A/C多角度、多方位、多视角加工，满足不同加工需求，广泛应用于：航空航天、汽车配件、机械制造等多角度、异形曲面的材料加工，使用国际专用CNC数控五轴系统，配有自动排屑机，方便清理，可根据客户要求定制不同规格的机型。

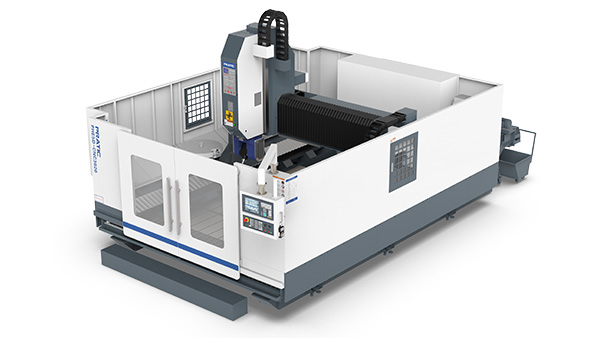

普拉迪数控机床机械配件高精密五轴龙门加工中心PHE5D
产品特点：
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC五轴型材复合龙门加工中心；
2.使用国际专用CNC数控系统；
3.适用于各种钢、铝、铜金属与非金属的加工；
4.采用高精密五轴头；
5.A/C轴多角度，多方位，多视角加工，满足不同加工需求；
6.配有自动排屑机，方便清理；
7.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PHE5D | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X 轴 | mm | 3000 |
| Y 轴 | mm | 1850（三轴）/1400（四轴） |
| Z 轴 | mm | 530 |
| 主轴 | ||
| 主轴转速 | rpm | 24000 |
| 主轴锥孔 | / | HSK A63 |
| 功率 | rpm | 24000 |
| 刀库 | ||
| 刀库形式 | 伞形式 | |
| 刀库容量 | pcs | 12 |
| 相邻换刀时间 | sec | 8 |
| 移动速度 | 三轴丝杆款 | 齿轮齿条款 |
| X轴移动 | 42m/min | 60m/min |
| Y轴移动 | 48m/min | 60m/min |
| Z轴移动 | 48m/min | 48m/min |
| X/Y/Z进给速度 | 20000m/min | 15000m/min |
| 马达功率 | ||
| 主轴驱动马达 | 20kw | 20kw |
| X驱动马达 | 5.4+5.4kw | 3.1+3.1kw |
| Y驱动马达 | 5.4kw | 3.1kw |
| Z驱动马达 | 4.3kw | 4.3kw |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷雾/喷水冷却 | |
| 精确度 | ||
| X轴定位精度 | 0.025mm | 0.03mm |
| Y/Z轴定位精度 | 0.02mm/0.01mm | 0.03mm/0.015mm |
| 重复定位精度 | 0.01mm | 0.01mm |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | SIEMENS | |
| 高度 | mm | 3200 |
| 占地面积 | mm | 7100-4100 |
| 重量 | kg | 14000 |
