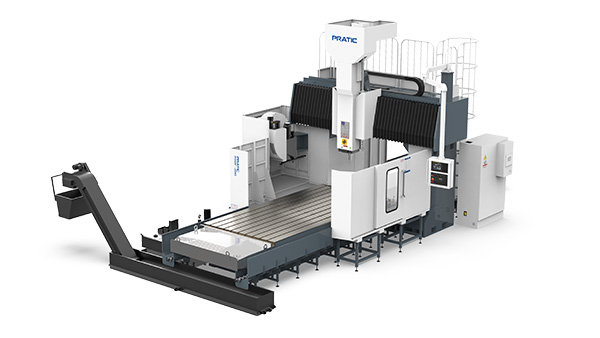

该机器具有钻、镗、铣、扩、铰、刚性攻丝、直线插补、圆弧插补、螺旋线插补、三坐标联动等多种加工功能;使用国际专用CNC数控系统;适用于各种基础大件、板件、盘类件、壳体件、模具等精密零件的加工;采用进口主轴减速箱,同时满足高扭矩与高速加工的需求;具有高精度、高速度、高柔性、环保型特点;广泛应用于:航空航天、造船、发电、军工、重机、机车、机床、纺织机械、印刷机械、模具制造等行业。
产品特点:
该机器具有钻、镗、铣、扩、铰、刚性攻丝、直线插补、圆弧插补、螺旋线插补、三坐标联动等多种加工功能;
使用国际专用CNC数控系统;
适用于各种基础大件、板件、盘类件、壳体件、模具等精密零件的加工;
采用进口主轴减速箱,同时满足高扭矩与高速加工的需求;
具有高精度、高速度、高柔性、环保型特点;
广泛应用于:航空航天、造船、发电、军工、重机、机车、机床、纺织机械、印刷机械、模具制造等行业。
产品参数:
参数表 - PGMF | ||||
项目 | 单位 | PGMF - 2040/50/60 | PGME - 2540/50/60/80 | |
---|---|---|---|---|
行程 | X轴行程 | mm | 4200/5200/6200 | 4200/5200/6200/8200 |
Y轴行程 | mm | 2500/3200 | 3700 | |
Z轴行程 | mm | 1000 | ||
- | - | - | ||
主轴端面至工作台面距离 | mm | 150~1150 | ||
两立柱之间的距离 | mm | 2300/2800 | 3200 | |
工作台 | 作业面积(宽 x 长) | mm | 2000x4000/5000/6000 | 2500x4000/5000/6000/8000 |
最大承载重量 | t | 15/18/20 | 20/22/25/28 | |
T型槽规格(宽度x间距x个数) | 28x200 | |||
主轴 | 标准转速 | rpm | 10~6000 | |
主轴功率 | Kw | 17/20.4 | ||
主轴扭矩 | N.m | 648/775 | ||
主轴锥孔 | ISO 50 | |||
滑枕截面 | mm | 400x400 | ||
刀库(选配) | 刀库容量 | 把pc | 24 | 32/40/60 |
最大刀具直径(满刀/空位) | mm | Φ105/Φ210 | Φ125/Φ250 | |
最大刀具长度 | mm | 350 | 400 | |
最大刀具重量 | kg | 18 | 25 | |
移动速度 | 快进速度X/Y/Z | m/min | 15/20/15 | |
切削进给速度X/Y/Z | m/min | 10/10/10 | ||
各轴定位精度 | 定位精度- X轴 | mm | 0.025/0.03/0.035 | 0.025/0.03/0.035/0.045 |
重复定位精度- X轴 | mm | 0.015/0.02/0.025 | 0.015/0.02/0.025/0.035 | |
定位精度- Y/Z | mm | 0.018/0.015 | 0.025/0.015 | |
重复定位精度- Y/Z | mm | 0.012/0.01 | 0.015/0.01 | |
机械规格 | 操作系统 | SIEMENS(FANUC) | ||
气压需求 | kg/c㎡ | 6 | ||
占地面积 | mm | 12580/14580/16580x6300 | 12580/14580/16580/20580x6800 | |
高度 | mm | 5300 | ||
重量 | t | 40/42/47 | 48/52/56/60 |
