此产品适用于家居定制、极简家具的型材钻孔、铣削等加工,可以加工衣柜厨柜拉手、铣型拉手、生态门、平开门、天地铰链、极简玻璃门等,适用于轻型铝边框、铜边框、非金属边框的加工 ;采用高速高精设计模式;可根据客户要求定制不同规格的机型。

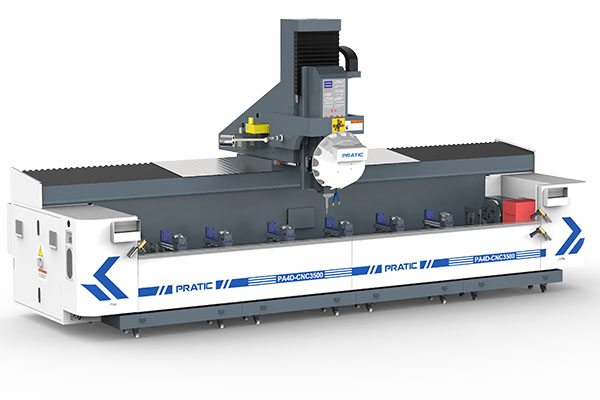

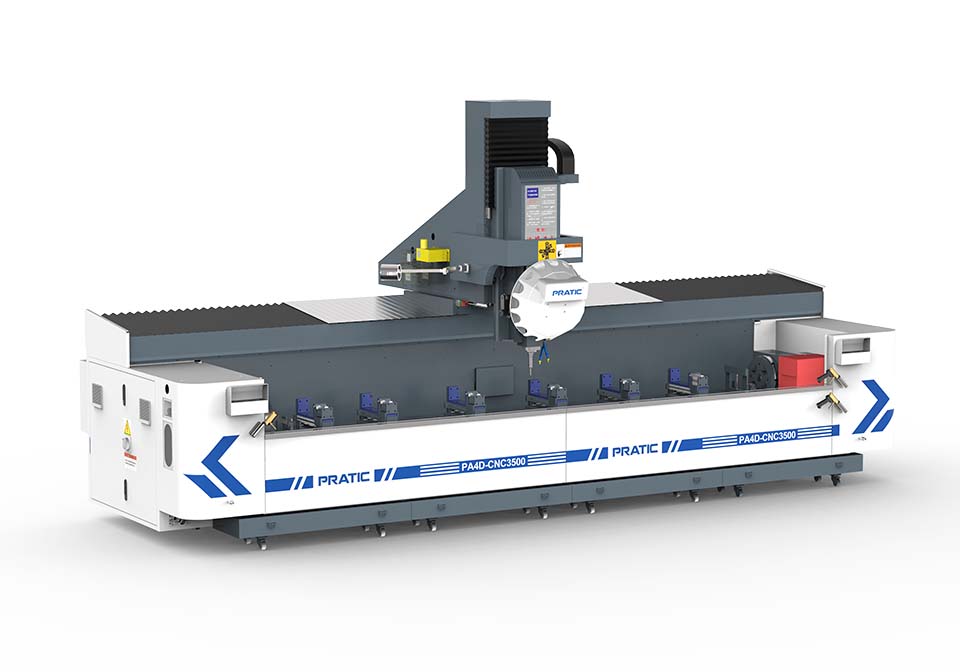

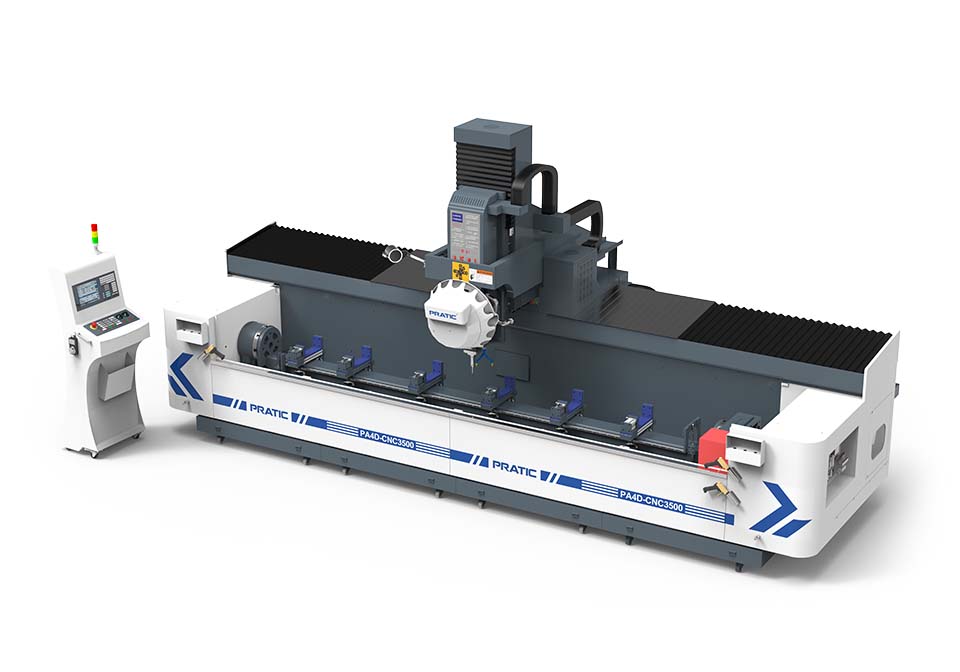

普拉迪数控机床家居定制立式复合铝型材加工中心PA4D
产品特点:
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC复合铝型材加工中心,
2.使用国际专用CNC数控系统;
3.适用于加工轻型铝边框、铜边框、非金属边框的加工;
4.采用高速高精双主轴设计模式,加工效率是同类设备的两倍;
5.加工效率高;加工精度高;
6.广泛应用于:生态门、天地铰链、平开门、极简玻璃门、拉手等型材件加工;
7.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PA4D | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 3500mm(可定制其他长度) |
Y 轴 | mm | 400(两主轴中心距150mm) |
Z 轴 | mm | 400 |
A 轴 | / | -90°、0、+90° |
主轴 | ||
主轴转速 | rpm | 12000 |
主轴锥孔 | / | BT30 φ100mm(外径) |
刀库 | ||
刀库形式 | / | 飞碟式 Arm type |
刀库容量 | pcs | 16 |
相邻换刀时间 | sec | 6 |
移动速度 | ||
X轴移动 | m/min | 50 |
Y轴移动 | m/min | 28 |
Z轴移动 | m/min | 28 |
X/Y/Z进给速度 | mm/min | 15000 |
马达功率 | ||
主轴驱动马达 | kw | 7.5 |
X驱动马达 | kw | 2.7 |
Y驱动马达 | kw | 2.7 |
Z驱动马达 | kw | 3.1 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷雾冷却 | |
精确度 | ||
X轴定位精度 | mm | 0.05(光栅0.01mm) |
Y/Z轴定位精度 | mm | 0.02 |
重复定位精度 | mm | 0.01 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | FANUC | SIEMENS |
高度 | mm | 3050 |
占地面积 | mm | 5700x2650 |
重量 | kg | 6500kg |
加工实例:
