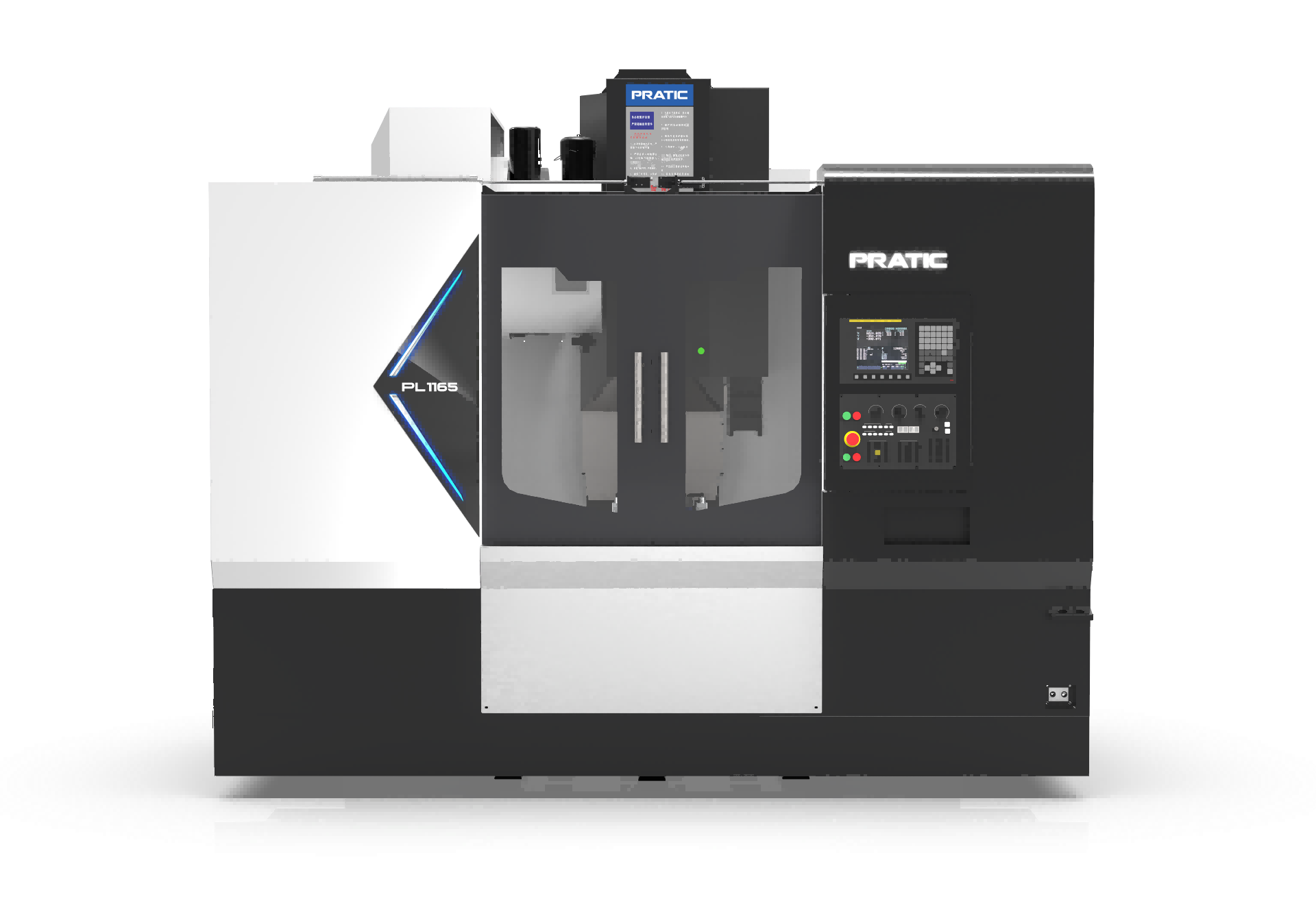

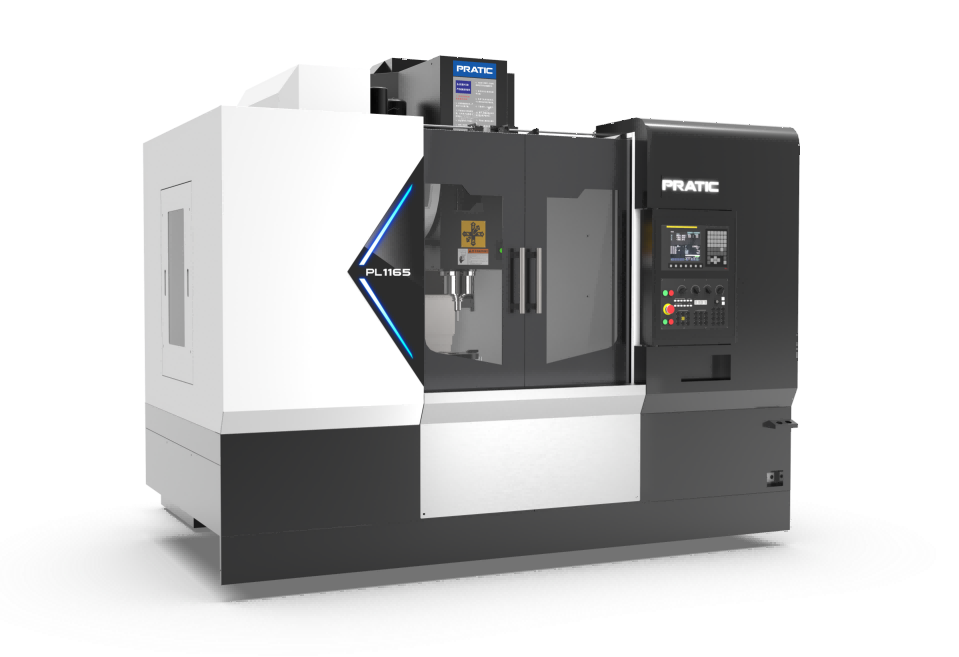

立式加工中心PL1165系列

产品视频解读/ PRODUCT VIDEO

全国购买热线:400-888-1136

普拉迪P1165立式加工中心可用于汽车零件,机械加工及模具制造领域,适用于中小、小型零件的钻、铣、攻、镗的高精度与高效率的自动化加工。主要部件设计采用有限元分析进行结构优化,确保机床结构长期使用精度的稳定性;整机采用A字形跨式结构,结构为三维变径优化处理,减轻了机床强力切削时的震动、使机床刚性更好;

产品详情


产品特点:

普拉迪数控机床高精度小型零部件复合立式加工中心PL1165

1.主要部件设计采用有限元分析进行结构优化,确保机床结构长期使用精度的稳定性

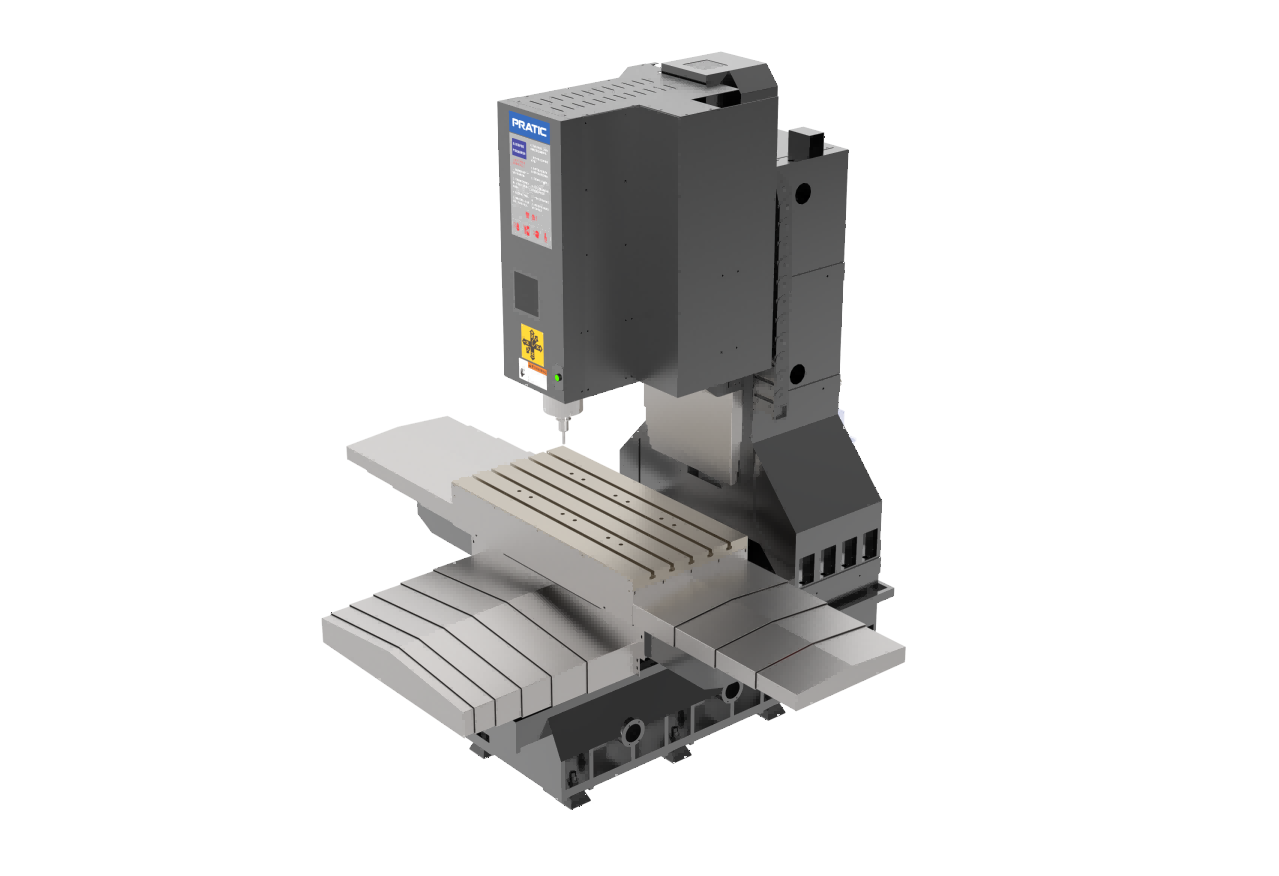

2.整机采用A字形跨式结构,结构为三维变径优化处理,减轻了机床强力切削时的震动、使机床刚性更好;
3.三轴采用台湾/日本C3级40X12滚柱丝杆配合日本进口轴承与高精密锁紧螺母,保证机床的运行精度;
4.三轴采用台湾/日本P级45#精密滚柱导轨,保证机床的加工刚性;

5.立式加工中心可用于汽车零件,机械加工及模具制造领域,适用于中小、小型零件的钻、铣、攻、镗的高精度与高效率的自动化加工。


产品参数:

参数表 - PL1165
行程参数
X 轴1100mm
Y 轴650mm
Z 轴600mm
主轴

主轴转速12000rpm
主轴锥孔BBT40
刀库

刀库形式圆盘式
刀库容量24pcs
换刀时间2sec
移动速度

X轴移动36m/min
Y轴移动36m/min
Z轴移动36m/min
X/Y/Z切削进给速度

10000mm/min

马达系统
主轴驱动马达11/18.5kw
最大扭矩52.5/118.N.m
X/Y/Z驱动马达3.0kw
润滑冷却系统

润滑系统自动润滑
冷却系统喷水冷却
精确度

X轴定位精度0.005mm
Y/Z轴定位精度0.005mm
重复定位精度0.005mm
机械规格

气压需求6kg/cm²
高度2700mm
占地面积2690x3050mm
重量约7000kg
操作系统
FANUC
