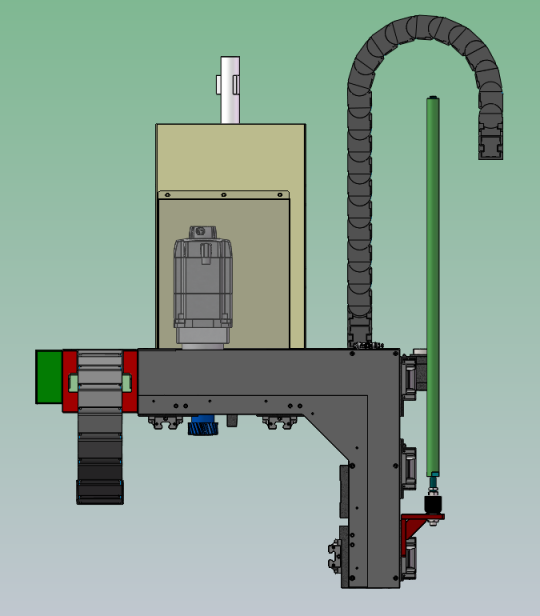

龙门滑鞍特指普拉迪动立柱式龙门结构的滑鞍，此滑鞍本身能够沿着横梁导轨方向移动，并且承接着机头垂直方向的运动，如图 1所示，因此该滑鞍相关联着两个轴的运动，所以其自身的刚度是整个龙门结构中至关重要的一环。
图 1 动立柱滑鞍
普拉迪的滑鞍与横梁连接，是通过滑鞍上的三组滑块连接着横梁上的三条导轨，如图 2所示。
图 2 鞍座上的三组滑块
三组滑块提供极高的接触刚度，并且三组滑块错层分布，组成了稳定的三角结构，如图 3所示，进一步地提高了结构刚度。
图 3 三角稳定结构

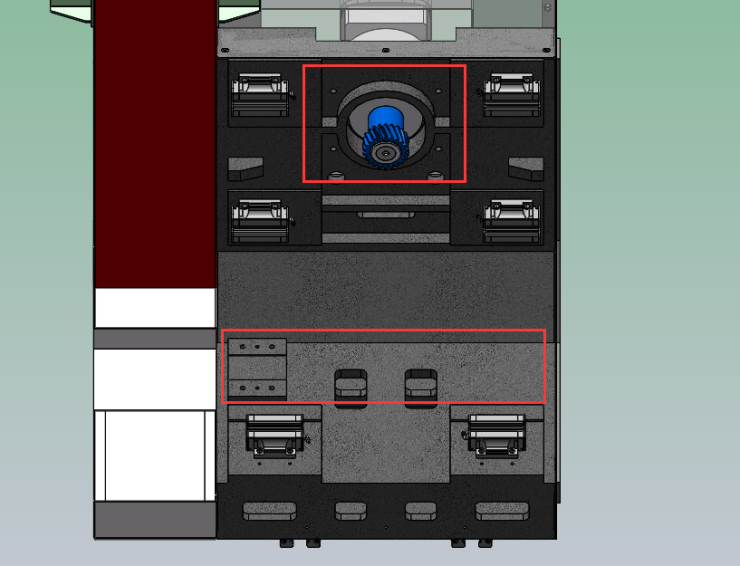

与其他公司产品相比，例如某些世界知名机床品牌为例，其类似的龙门结构均采用的连接模式，均为两组滑块和两条导轨连接方式，在这个方面其刚度是不及普拉迪的滑鞍结构。同样在该结构上，我们保留了丝杆和齿条两种传动结构的空间，如图 4所示，该滑鞍使用的齿轮齿条传动方式，但是在红色方框处，保留丝杆结构所需的空间。
图 4 传动结构的空间保留
三导轨滑鞍结构能够提供很高的接触刚度及结构刚度，同时对装配工艺的要求是特别高的，在安装时，对某些接触面需要反复打磨，因此普拉迪本身所具备的装配团队也是相当强力的。普拉迪不仅在设计上要做得好，同时在加工、安装方面也力求完美。
