【机床知识】主轴定位怎样重新设置

来源:PRATIC 普拉迪 点击数:16842次 更新时间:2020-04-01

在加工过程中,当主轴进行刀具交换时,使主轴停在一个固定不变的位置上,从而保证刀柄上的键槽对正主轴端面上的定位块。

当我们在更换了主轴或者主轴电机后需要重新设定主轴定位,还有一种就是客户在加工中轻微的碰撞导致主轴定位发生偏移,这时就要对主轴定位进行重新设定了,具体操作如下:

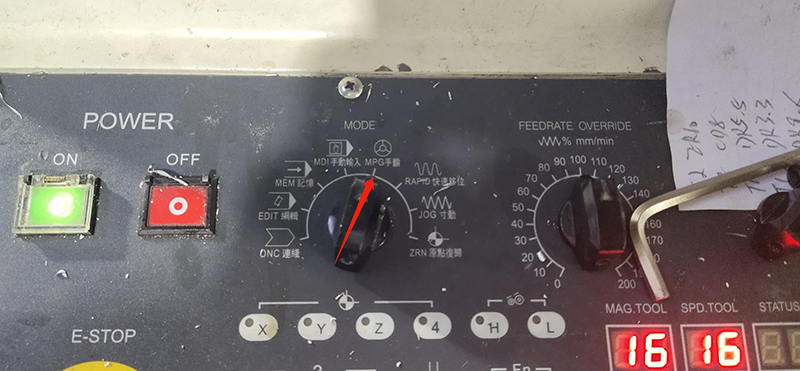

第1步:模式开关选择“手轮”方式




第2步:①MDI方式下输入“M19”→启动

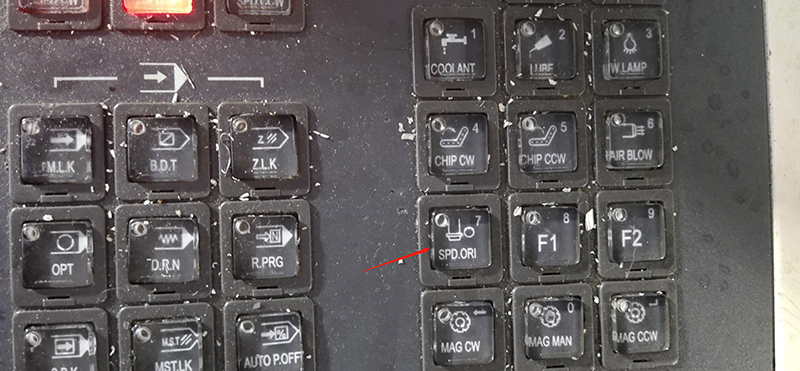

            ②按亮如下图箭头的按键

            ③主轴进行定位,此时将能看出定位偏向左还是右

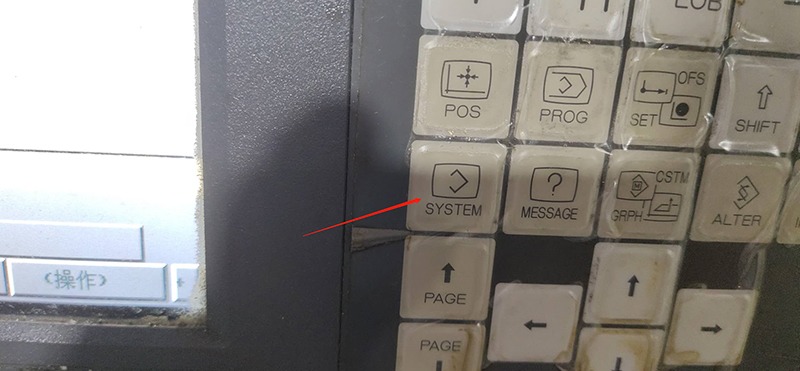

第3步:选择下图按键(SYSTEM)

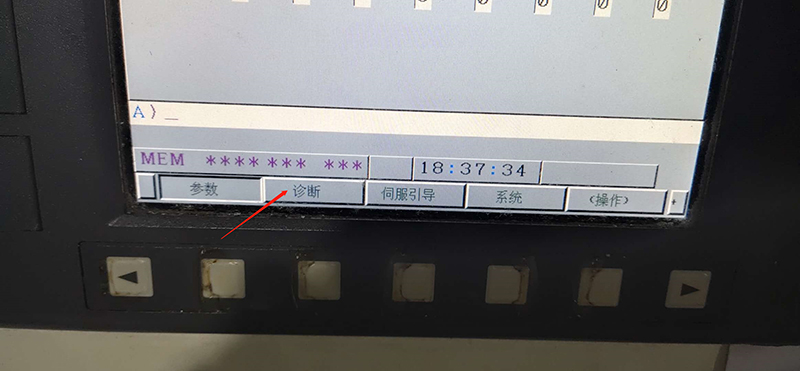

第4步:选择“诊断”

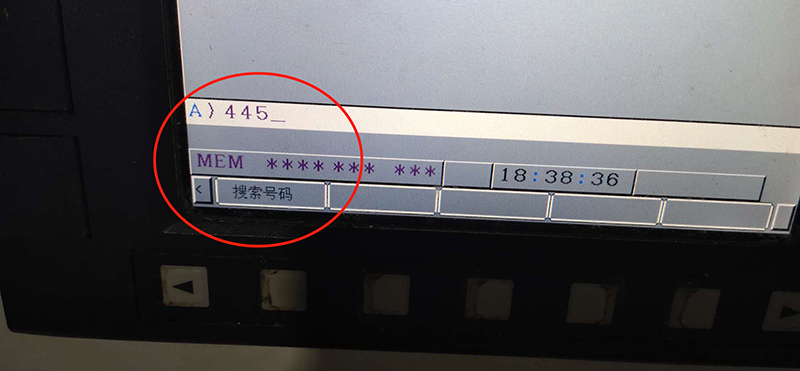

第5步:输入“445”→搜索号码

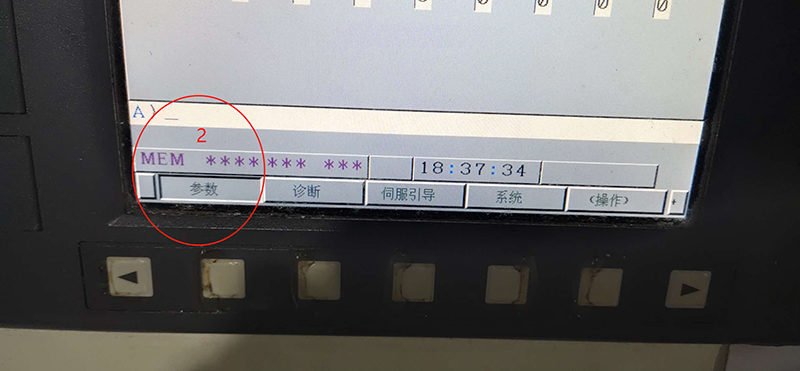

第6步:手动轻微转动主轴,诊断参数445是否有数值显示?如果没有将进行下面参数设定

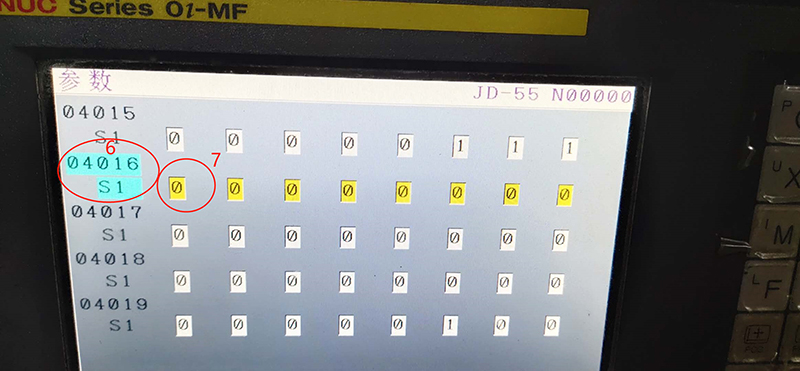

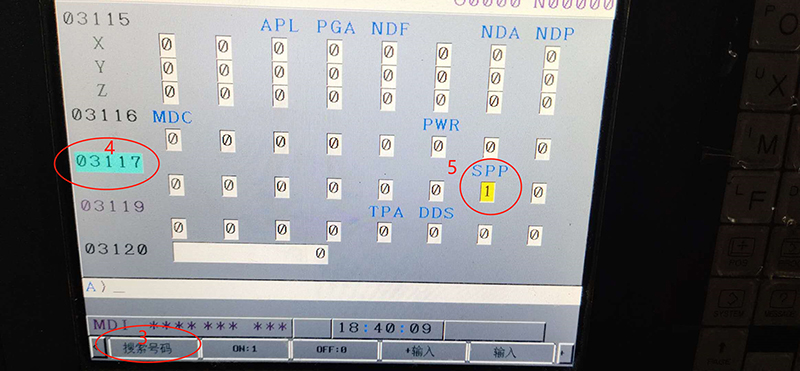

3117#1为1   4016#7为0












第7步:转动主轴445是否出现数值??

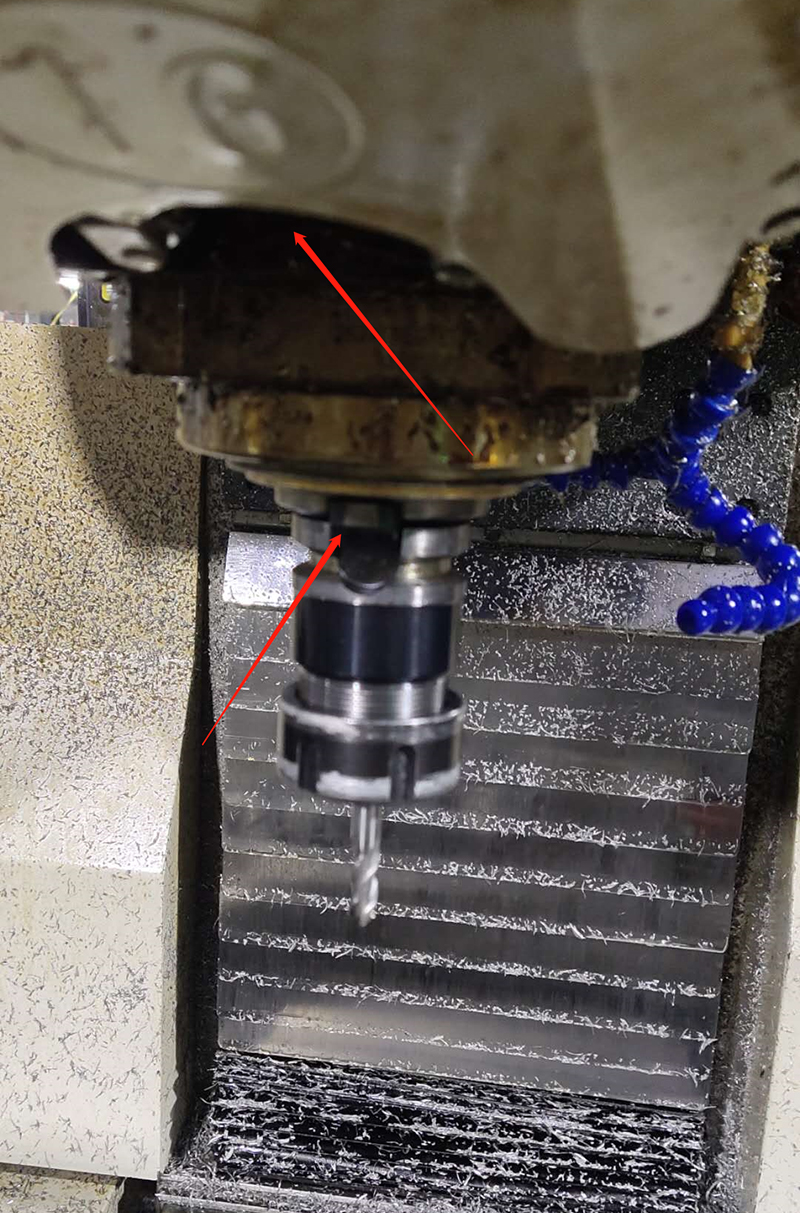

第8步:手动转主轴与刀爪卡位垂直

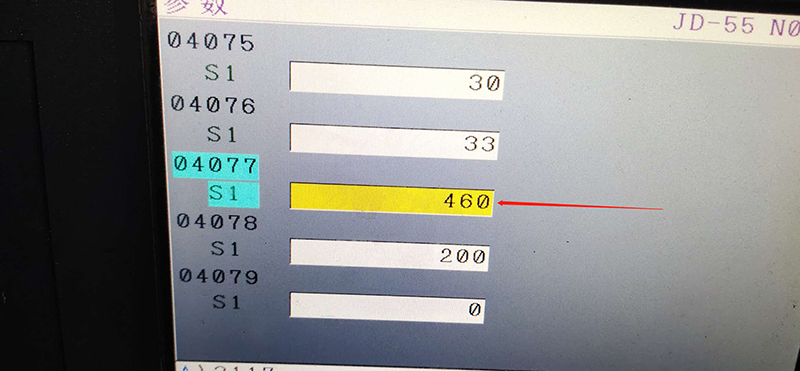

第9步:把445的数值抄到4077处,定位即可完成




第10步:执行第2步的操作
