【CNC加工中心操作指南2】安装调试机床(上)

来源:PRATIC 普拉迪 点击数:1566次 更新时间:2021-01-14



1.1机床安装前的准备工作



机械放置区应控制在10~35℃,湿度不超过75%RH、无尘、无雾,无阳光直射及强热源附近的环境中,同事机械安装的位置应避免在振动期限4.9M/S(0.5G)内的常震区域,否则会影响机械的使用寿命和精度。机械放置区应留有足够的空间放置机床及操作柜,以便机床侧门和电柜门的正常开闭、油冷机与排屑机的正常工作和机床的周期维修保养。安装场地地面要平坦,不能有其余机械污染物波及情况,工作台活动范围不可有障碍物,要有工作适宜的照明或光源。

地基需要有足够的强度来维持机械运行稳定和地面的整体水平,若不平也会影响加工中心的精度。地脚的作用是保持机床稳定性及工作精度。应严格按照安装工艺打地脚,注意尺寸、深度及材质。

电源供应、主电源开关和电力马达按照各机型标准严格选择。空气压缩机选用能够提供充足的清洁干净的气供加工中心使用即可。



1.2 机床安装调试

1.2.1 拆装与查收



自上而下的拆除木箱与机床防尘罩后需要检查机床整体及各部件是否有损伤或存在锈蚀、脱漆现象;检查机床放置位置是否平稳,钣金等螺丝有无松脱,管路电路系统接头有无松动;检查机床配件、辅助工具及手册等是否齐全,并依相关数据检查机床规格是否有误。

检查后如有疑问应及时与我司相关工作人员沟通。



1.2.2 装吊



起重机搬运注意事项:起重机搬运时检查承吊物是否有足够的拉力与强度来承受机床的重量,且吊具都夹紧无松动。在搬运之前先确定机床内部无任何零部件等物体,以免搬运时掉落砸伤人或机器。吊装时切勿起吊过高。

堆高机搬运注意事项:堆高机搬运时需要选用足够吨位的堆高车。堆高机的前叉必须完全穿过机械底座。在搬运之前需要同样确认机床内部无任何物体。搬运时切勿高度过高。若堆高时发现机床存在不平衡现象,需对机床重新堆高。

部分机床需要用吊环起吊。在使用起重机或堆高机等机械搬运的时候需要搬运人员拥有合格执照。机床放置完成后最好马上调整水平。



1.2.3 弹簧垫铁



一般而言,只有重型的或为了满足客户要求的加工中心才需要打地脚螺栓,而其余标准机不打地脚螺栓,仅用弹性垫铁固定机床。垫铁与床身之间露出的螺栓高度适中即可,避免干涉。


图1-1 弹簧垫铁固定示意图


①床身   ②调节螺栓   ③细牙六角薄螺母   ④垫铁   ⑤地面

1.2.4 拆除固定板



机床出厂时,可以活动的部件都做了固定。机床就位后,需要拆除所有固定装置。

防护门是用打伸膜固定的,拆除后拉动防护门,轻巧灵活则正常,若无法拉动或感觉有阻塞,不可强拉硬拽,应检查是否有硬物阻挡防护门滑轨,以及滑轮是否正常。x轴与y轴导轨两侧设有固定板,应等待机床放置平稳后再拆除固定板。拆除后清理干净,不得留螺钉或铁板在机床内。若设有吊环,将其拆除后使用堵头堵上,堵头在机床备件箱内。

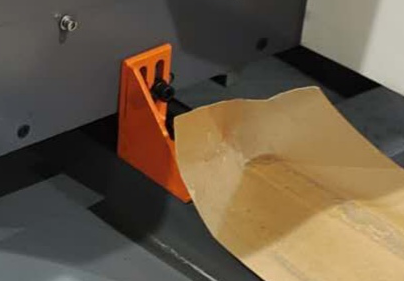

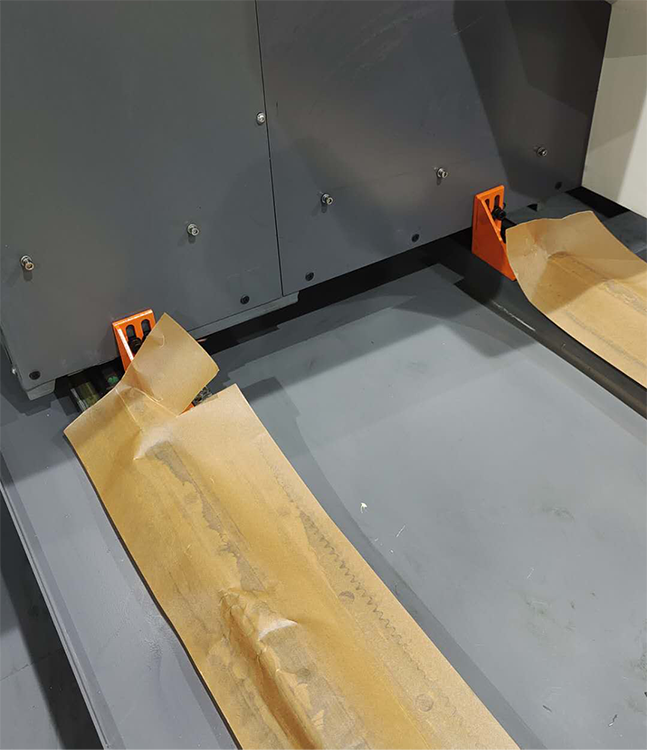

图1-2 固定板


1.2.5 清洁机床



撕掉x轴导轨、y轴导轨和工作台上的防锈纸,擦除防锈油 ,擦除主轴上的防锈油。

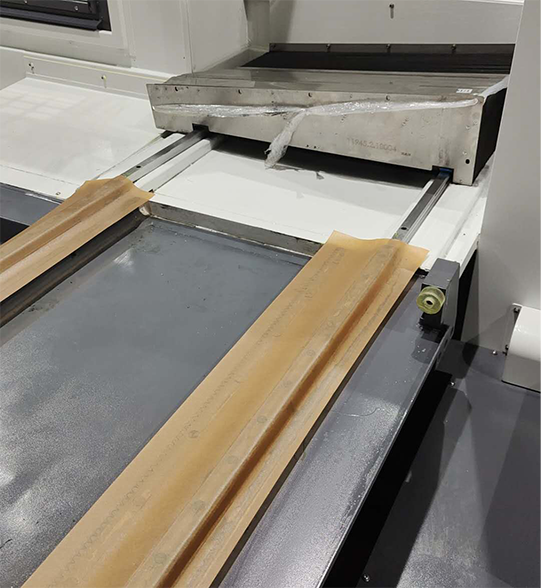

图1-3 Y轴前后两端

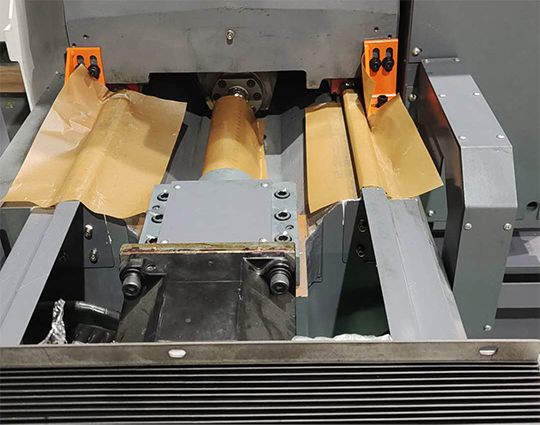

图1-4 X轴左右两端


1.3 机床润滑

1.3.1 润滑系统



加工中心的润滑系统在机床加工过程中十分重要,润滑系统的调试和保养能够维持机床的精度,保证机床使用寿命。本公司是采用集中润滑系统,按照压力及流量比例分配来润滑导轨、丝杆等滑动副。工作原理是由液压泵提供润滑油到系统的主、次油路上的油排,然后油排会将油分配到各润滑点。此润滑系统能够将油平均的分配到每一个注油口,避免产生分配不均的状况,以达到减少摩擦,抑制振动的效果。

加油时需要注意排除油管内空气,选用规定或相等油质的油,不能将两种不同型号的油混合使用。

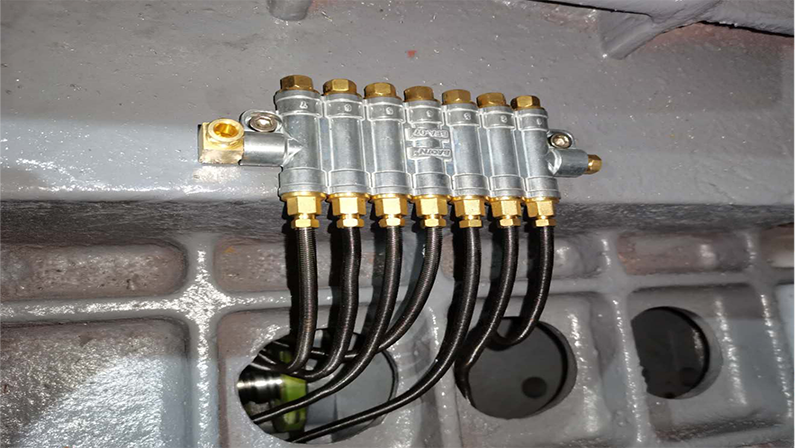

图1-5 油排



1.3.2 空气过滤器



压缩后的空气除了用于刀库换刀以外,也用来清洁主轴锥度和刀具表面,以预防主轴因切削附着而产生的损伤。润滑油与压缩空气混合喷出形成油雾,可防止刀具的锥度柄生锈。压力气多用在打刀缸、气枪。主轴吹气和冲屑上。

空气压力一般设定在6kg/cm²~6.5kg/cm²,可由压力调节器调整。压缩空气需经过空气过滤器过滤杂质与水分才可使用,储油槽内需安装黏度较低且干净的油质。


图1-6 空气过滤器



①压力开关  ②松脱卡槽  ③储油槽  ④释水开关

 ⑤储水槽⑥压力计  ⑦压力调节钮



1.3.3 主轴冷却机



主轴冷却机是根据客户特殊要求选配的机床配件。该冷却机根据机床工作的油压热源和主轴润滑系统冷却的要求而设计,能够提供高精度的油温控制,冷却机需在规定的使用范围内使用,若超出此范围,则不能在室温下运行。

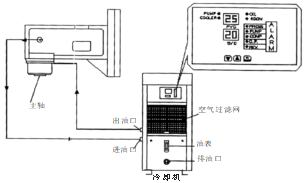

图1-7 主轴冷却循环图



冷却机应安装在无阳光直射、无热源、易于排油的水平位置上,若冷却机是气冷时,则需安装在通风设备良好且远离灰尘的场所,并控制温度保持在10~40℃之内。冷却机搬运时室内温度需保持在40℃内,并避免产生撞击,否则可能会引起冷却系统失效及冷媒漏失。


图1-8 油冷机额定工作环境


敬请期待下期,普拉迪将为大家讲解加工中心安装调试(下)机床的上电操作及基本功能测试:
