【CNC加工中心操作指南5】加工中心操作面板解读(一)

来源: 点击数:1068次 更新时间:2021-06-10

  加工中心操作面板解读


  加工中心操作面板主要用于输入工件加工程序,并按规定的格式存放;对机床作业进行补偿计算,或为插补运算和速度控制等进行预计算;负责对数据输入、数据处理等辅助加工过程的各种程序进行调度管理;在程序运行中及时发现系统的故障,并报警提示。


  5.1 本章内容

  §. 加工中心数控系统的认识

  §. 系统面板的介绍

  §. 机床操作面板的介绍


  5.2 数控系统的认识

  数控系统是加工中心的核心,它通常控制的是刀具与工件之间的位置、角度、速度等机械量和开关量。数控系统的主要工作过程是根据输入的工件加工程序信息,进行刀具长度及半径补偿等数据处理,运用插补运算确定刀具或工件的运动轨迹,从而获得理想的运动轨迹信息。同时数控系统也可用于加工程序的储存管理和对机床异常运行进行诊断。

  数控系统一般采用集成式操作面板,分为三大区域:系统显示器、系统MDI面板和机床操作面板。显示器用于菜单、系统状态、故障报警的显示和加工轨迹的图形仿真。系统MDI面板用于工件程序的编制、参数输入、手动数据驶入和系统管理操作等。机床操作面板用于直接控制机场的动作或加工过程。

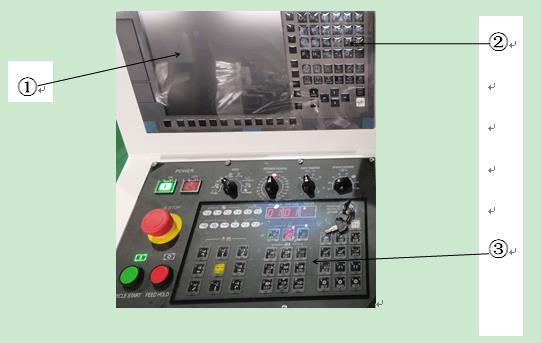

图5-1 数控系统.jpg

  图5-1 数控系统


  ①系统显示器 ②系统MDI面板 ③机床操作面板


  5.3 系统面板的详解

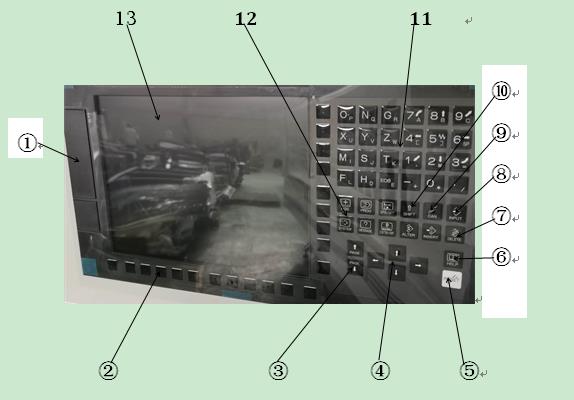

图5-2 数控系统面板示意图.jpg

  图5-2 数控系统面板示意图


  ①通讯接口 ②功能软键区 ③翻页区 ④光标移动区 ⑤复位键 ⑥帮助键

  ⑦编辑区 ⑧输入键 ⑨取消键 ⑩换挡键 ⑪地址、数值、符号区

  ⑫功能区 ⑬LED显示屏


  5.3.1 通讯接口

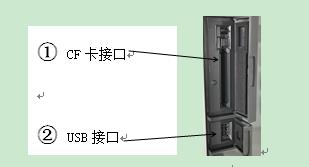

  ① CF卡接口

  ② USB接口

图5-3 通讯接口.jpg

  图5-3 通讯接口


  CNC20号参数为1时是RS232接口,为4时是CF卡,为17时是USB接口。CF卡可以进行机床数据备份、恢复、程序的输入与输出,也可以进行DNC加工,操作简便。USB接口不能进行DNC加工,其余的均可以实现。RS232接口广泛用数据终端设备DTE(主机或CRT终端)和数据通信设备DCE(自动呼叫设备、调制解调器、中间设备等)之间的近地连接。

  5.3.2 功能软键区


图 5-4 功能软键区.jpg

图5-4 功能软键区


  左侧箭头键为返回键,可以返回上一级菜单;右侧箭头键为扩展键,可以扩展下一级菜单;中间的空白软键与显示屏上相应内容对应。

  5.3.3 LED显示区

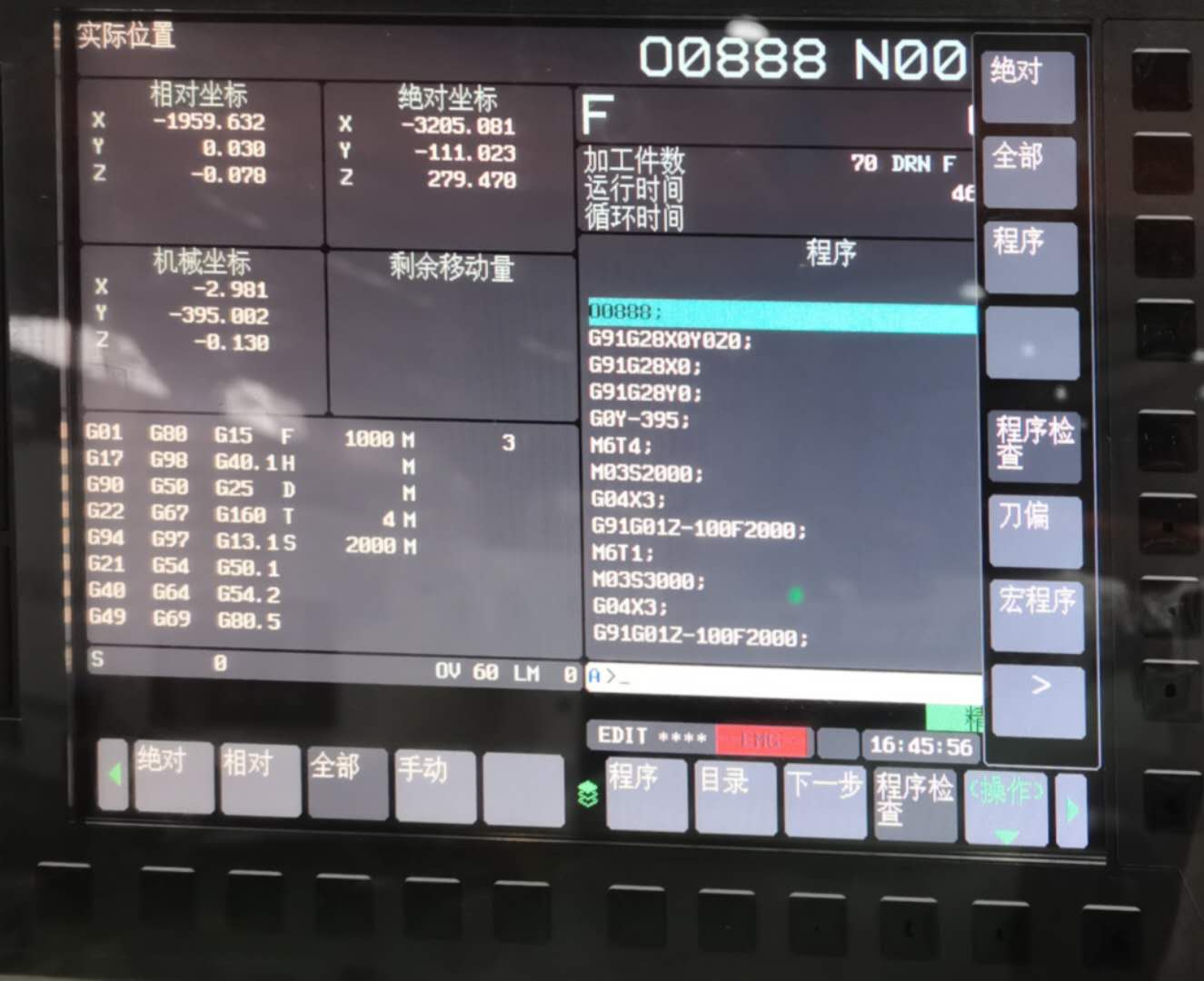

图5-5 LED显示区.jpg

  图5-5 LED显示区


  LED显示区用文字、图像、坐标轴、方式、运行时间、当前时间等描述直观的反应了关于机床工作的信息,是系统和操作人员信息沟通交换的平台。显示区可以根据系统状态和操作命令,显示编辑程序、加工状态、故障报警信号等。


  5.3.4 地址、数值、符号区


图5-6 地址、数值、符号区.jpg

  图5-6 地址、数值、符号区

  地址、数值、符号区采用了双功能的字母、数字和符号键,大字母直接输入,小字母需先按上档键才能输入。程序编辑时,按EOB键程序段结束。


静待更新下期内容:【CNC加工中心操作指南5】加工中心操作面板解读(二)

上期内容:【CNC加工中心操作指南4】CNC加工中心的检查与保养
