设备操作 | PIC系列主轴定位设置

来源:PRATIC 普拉迪 点击数:1807次 更新时间:2020-09-26

在加工过程中,当主轴进行刀具交换时,使主轴停在一个固定不变的位置上,从而保证刀柄上的键槽对正主轴端面上的定位块。

当我们在更换了主轴或者主轴电机后需要重新设定主轴定位,还有一种就是客户在加工中轻微的碰撞导致主轴定位发生偏移,这时就要对主轴定位进行重新设定。以普拉迪PIC系列型材复合加工中心为例,具体操作如下:


1

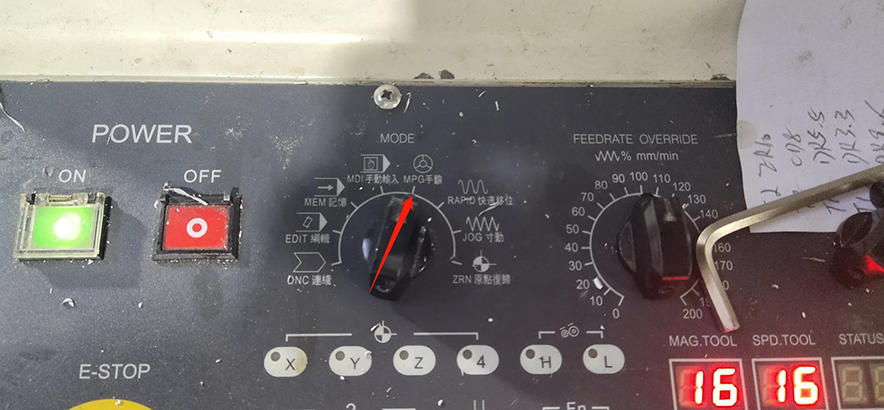

模式开关选择“手轮”方式

2

①MDI方式下输入“M19”→启动

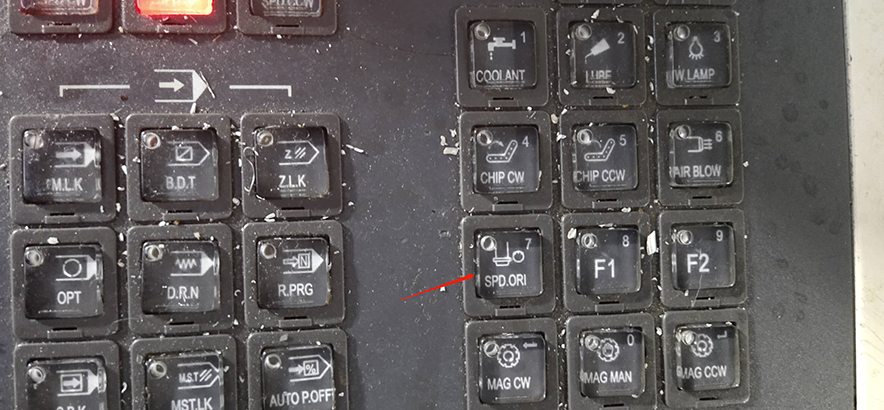

②按亮如上图箭头的按键

③主轴进行定位,此时将能看出定位偏向左还是右

3

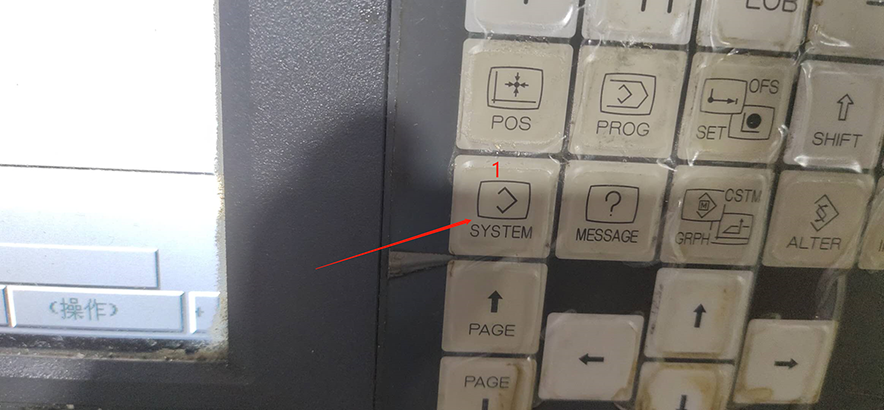

选择上图按键(SYSTEM

4

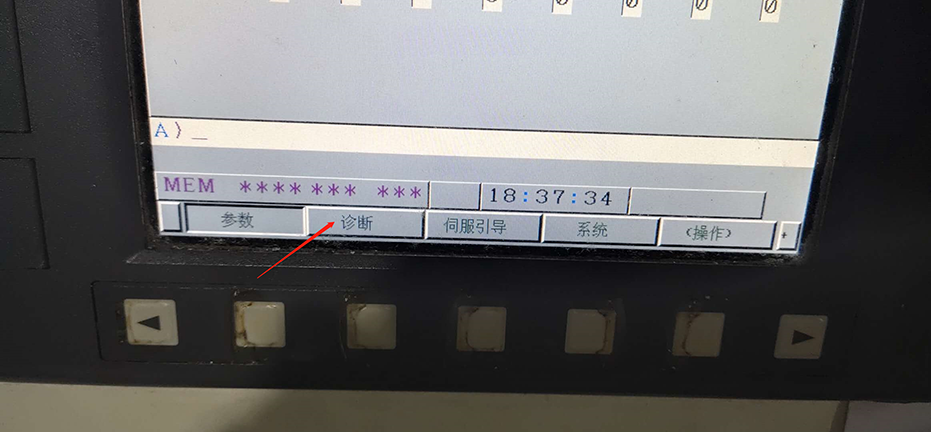

选择“诊断

5

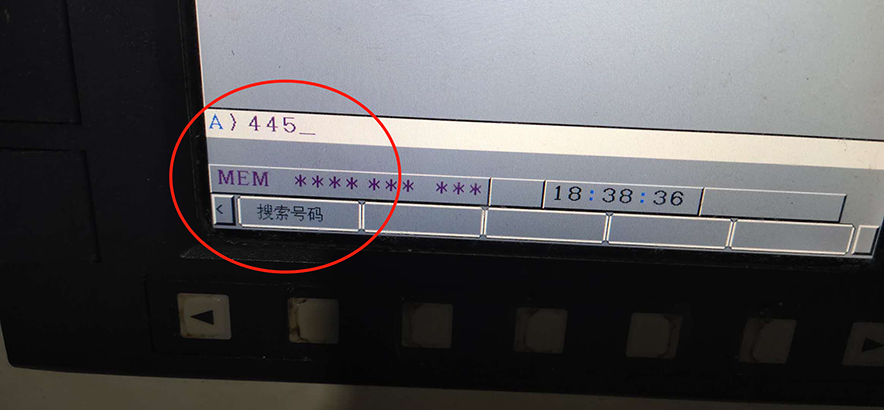

输入“445”→“搜索号码

6

手动轻微转动主轴,诊断参数445是否有数值显示?如果没有将进行下面参数设定

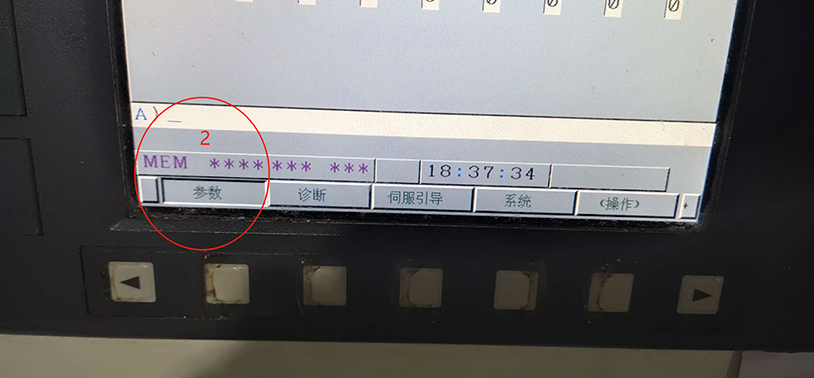

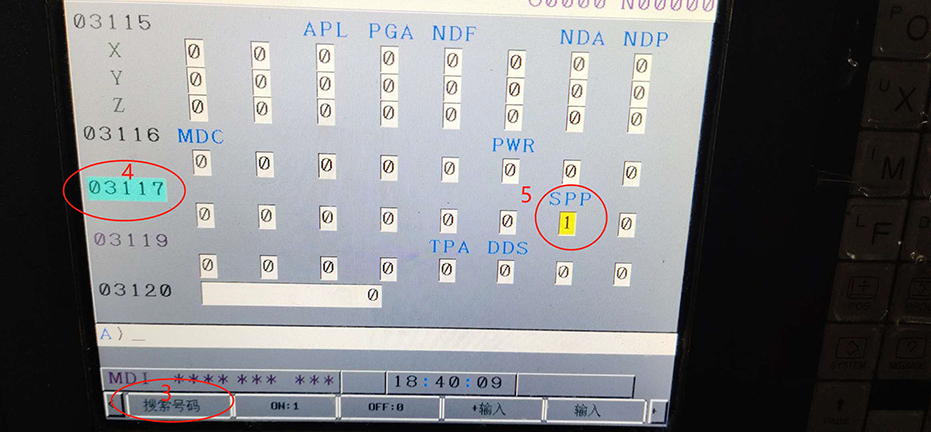

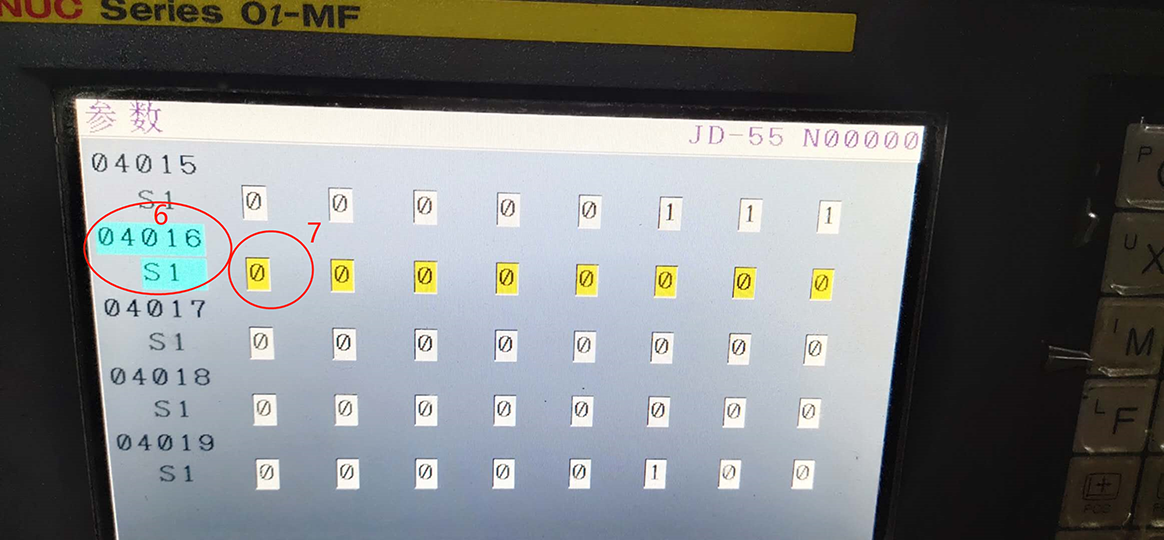

3117#1为1   4016#7为0

7

转动主轴445是否出现数值

8

手动转主轴与刀爪卡位垂直

9

445的数值抄到4077处,定位即可完成

10

执行第2步的操作
