机床知识 | 认识机床上的电气

来源:PRATIC 普拉迪 点击数:9879次 更新时间:2019-10-22

一、正确理解被电的现象:

被交流电220V电到,被电感觉是麻麻的,整个人一瞬间就精神了。有些传闻说电会吸住人,其实电是不会吸住人的。

举个例子:假如你手指被电到了,你的反射神经会让你迅速抽回手,正手情况下(手掌)很大几率会握拳握住。如果你当时抓的是电线或者导电体那自然摆脱不了触电,就好像是被吸住一样。反手情况下(手背)就不会这样,因为反射神经让你往回抽你不会抓到电线或者导电体。


二、电的种类:

(一)、交流电(AC):

  电流的方向、大小随时间作用做周期性的变化。

(二)、直流电(DC):

电流的方向始终不变,电流由正极,经导线,负载,回到负极。

(三)、我们的生产车间与机床用到的电有这几种:

三相交流电(AC) 380V、三相交流电(AC) 200V、单相交流电(AC) 220V、单相交流电(AC) 110V、直流电(DC)24V。


三、电压、电流常识:

(一)、电压(U):

符号U,又名电势差、电位差、单位“V”伏特。

可以把电压想象成水压,我们现在的水龙头一开就有水是因为水塔比地面高,或者水泵推动水产生压力差的缘故,电压也是如此。

(二)、电流(I):

符号I,单位安培,简称“A”安。我们知道,水能在管中流动,我们管它叫水流。同样,电子也能在导线中流动,这种电子的流动就叫做电流。

 (三)、电压的级别:

1.高压:工业上电压在3000——11000V的电源。而通常情况下,电压在250V及以上的电源被称为高压电。

2.低压:电压在250V以下的电源被称为低压电。

3.安全电压:6V、12V、24V、36V、42V没有戴任何防护措施直接接触人体而不被伤害的就称为安全电压。


四、电器种类以及简介:

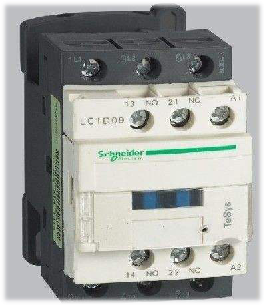

(一)、交流接触器:

交流接触器广泛用作电力的开断和控制电路。它利用主接点来开闭电路,用辅助接点来执行控制指令。

主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点。选用的时候要注意是交流类型(AC)还是直流类型(DC),电压规格也有36V、110V、220V、380V。

它由三大部分组成:灭护罩、触头系统、电磁系统。

作用:通断电路、欠压、零压。

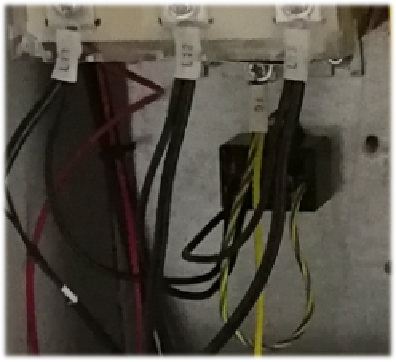

(二)、电抗:

用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染。




(三)、浪涌保护器:

主要用于限制过电压和泄放电涌电流,一般与被保护的设备并联,当产生过电压时,可以起到分流和限压的效果。防止过大的电流与电压对设备产生损害!

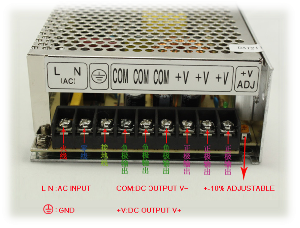

(四)、开关电源:

  开关电源是一种电压转换电路,主要的工作内容是升压和降压,广泛应用于现代电子产品。因为开关三极管总是工作在 “开” 和“关” 的状态,所以叫开关电源。

输入方式:L —— L11输出方式:V+ —— 24V

 N —— L12       COM —— 0V

PE —— FG

原理就是把输入的220V经过内部的一个桥式整流整成直流24V,不同规格整出不同电压。




(五)、热过载继电器:

热继电器的工作原理是流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。型号有D字的还可以做断相保护!

选择规格:热继电器的额定电流>电动机的额定电流

热继电器的额定电流=100%电动机的额定电流

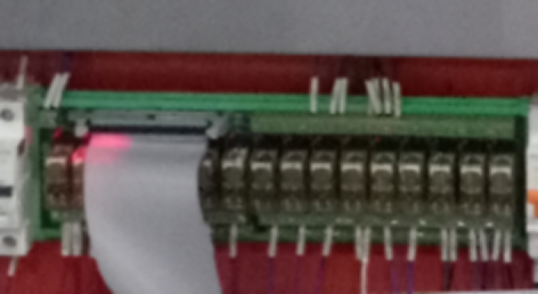

(六)、继电器模组:

 由中间继电器集合而成,增加了输入模块等




(七)、中间继电器:

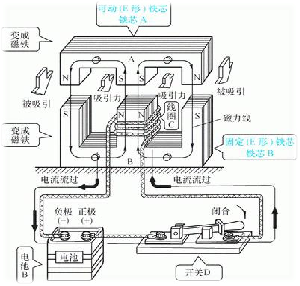

它的原理和交流接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭触点分开,常开触点闭合;线圈断电,动铁芯在弹簧的作用下带动动触点复位。


(八)、塑壳式断路器:

 具有过载、短路和欠电压保护功能,能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。


(九)、空气开关:

   IC65N——系列号  C——空开类型,C型   6A 是空开的额定电流值

   作用:漏电保护、短路保护、隔离、限流。有3P、2P、1P之分!
