五轴加工中心一共有五个运动坐标轴,分别是两个运动旋转轴和三个直线运动坐标轴,一般情况根据两个旋转运动安装的位置不同可分为AC组合旋转轴和BC组合旋转轴,今天小编主要介绍的是AC组合旋转轴的五轴加工中心。
一般情况下围绕着五轴加工中心X轴做旋转运动的轴,我们定义为A轴。五轴加工中心的工作台上都设有一个回转轴,这个回转轴围绕着Z轴做旋转运动,我们定义为C旋转轴。A旋转轴和C旋转轴组合的五轴加工中心,工件一次夹装可完成加工除了安装面以外的其它面加工。可进行加工倾斜面、倾斜孔等复杂工序加工。可现实A旋转轴和C旋转轴与XYZ直线三轴做五轴联动加工,就可以加工复杂的曲面工件,当然需要好的数控系统、伺服电机系统和软件支持才可以。

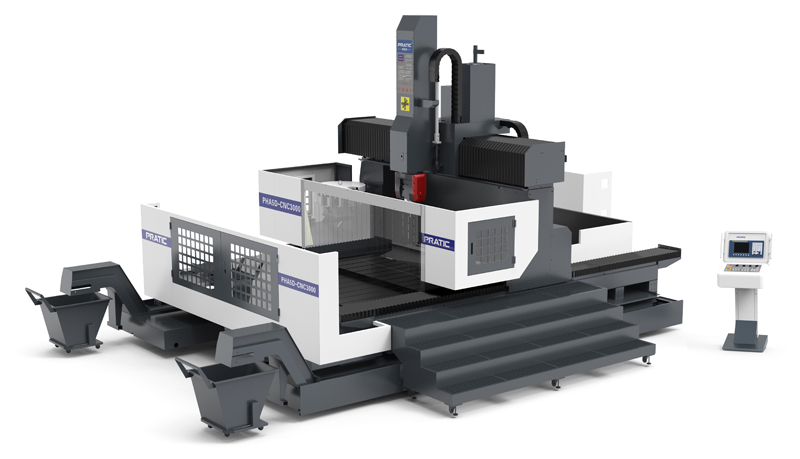

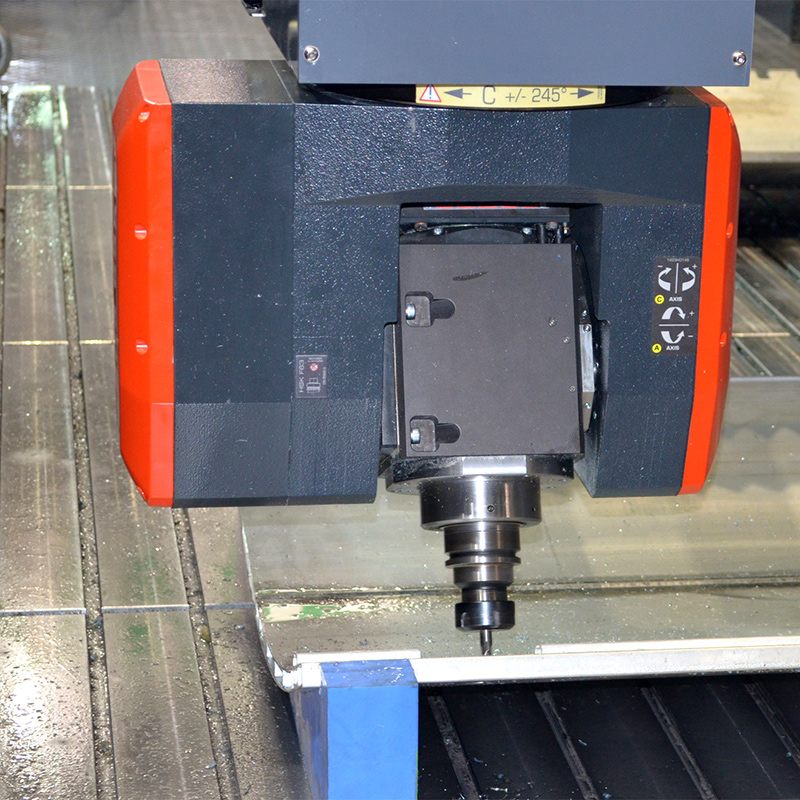

普拉迪PHA五轴联动龙门加工中心X轴可以选择3000-6000mm,还可以定制其它长度,Y轴行程达2000mm,Z轴行程达600mm,A轴行程达±120o,C轴行程达±245o,A旋转轴和C旋转轴五轴联动可以加工复杂的曲面。
主轴采用HSK-F63,转速高达24000rpm,采用德国西门子数控系统,重复定位精度达±0.01mm.

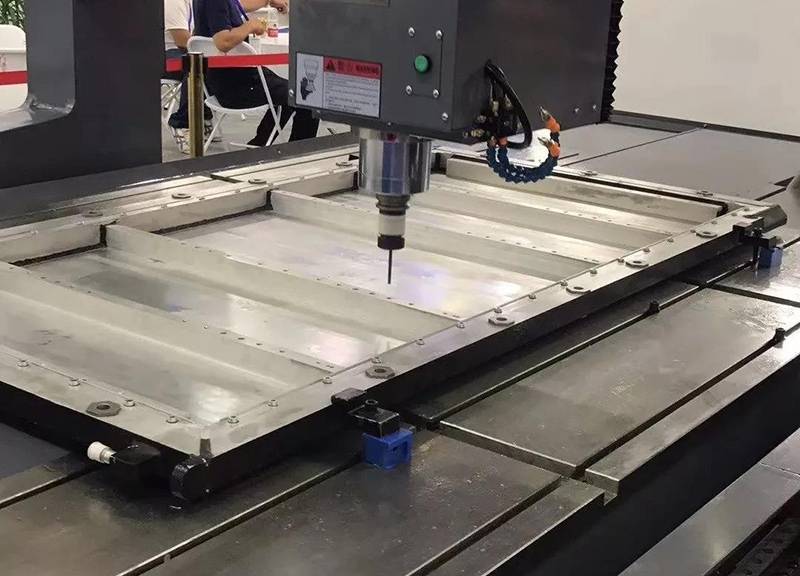

普拉迪PHA五轴联动龙门加工中心适用于中重型切削铝、铜,型材的钻、铣加工,适用于轨道交通、汽车电池托盘等行业的加工。
