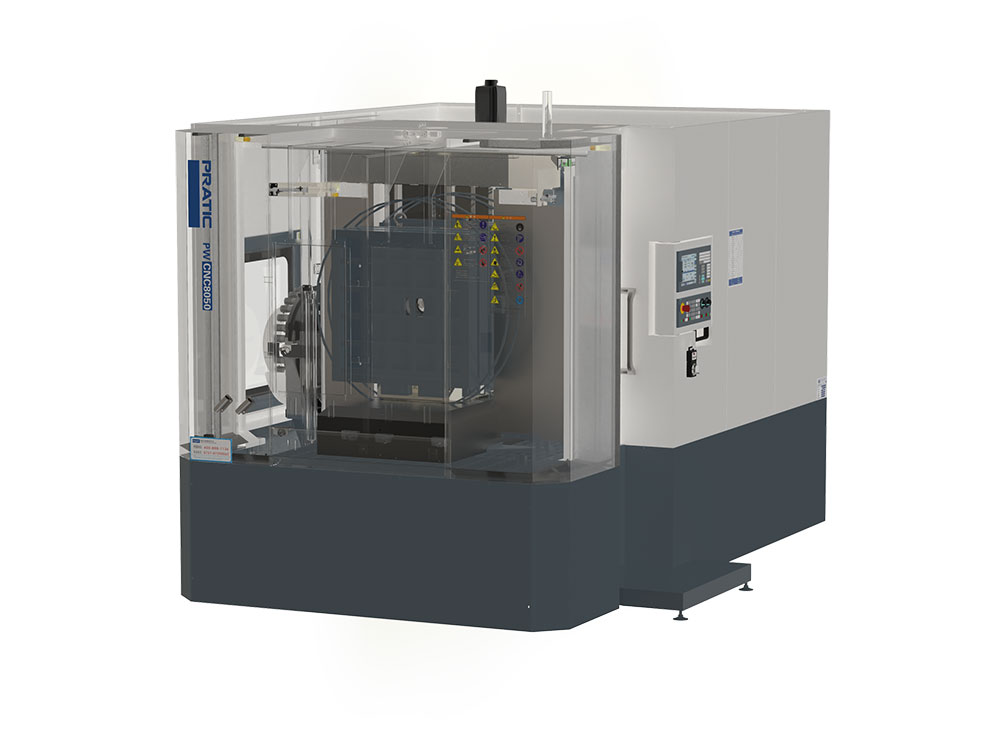

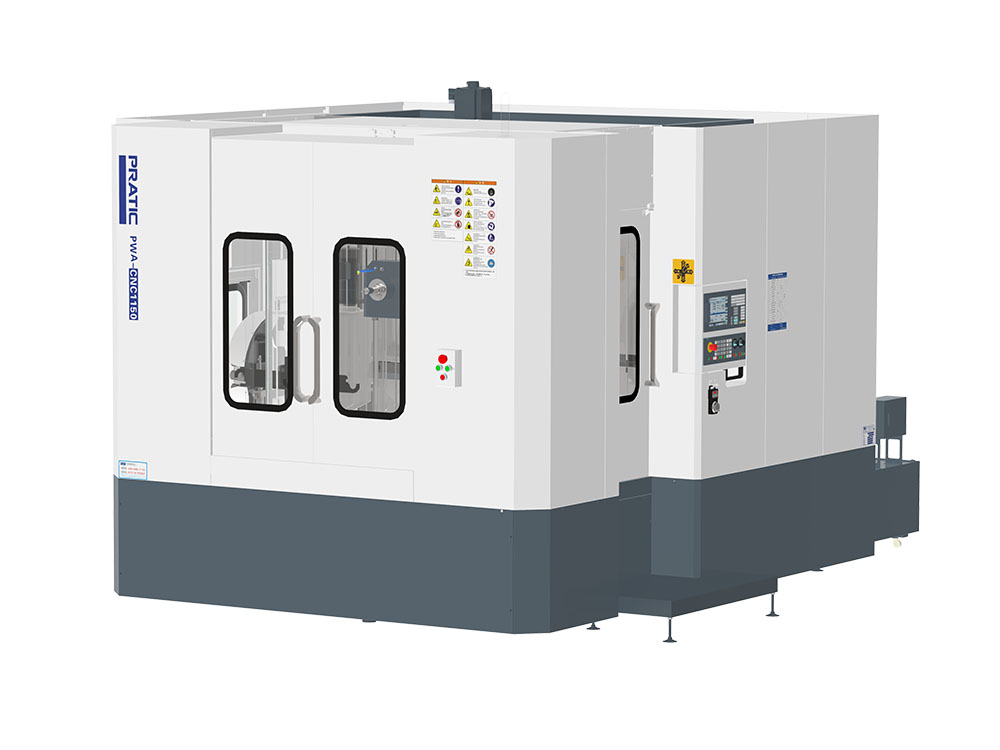

该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心,此产品适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体,适用于加工各种长度的型钢、铝、铜型材等金属加工;
产品特点:
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心,
2.使用国际专用CNC数控系统;
3.适用于加工各种长度的型钢、铝、铜型材等金属加工;
4.该机器为卧式加工中心,主轴箱采用正挂式结构,增强设备的刚性;
5.适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体;
6.装夹方式可以选择卧式3+1、3+2柔性制造单元,一台设备可完成六面全工序加工;
8.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PWA-CNC1150 | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 1100 |
Y 轴 | mm | 1100 |
Z 轴 | mm | 500 |
主轴 | ||
主轴转速 | rpm | 12000/14000 |
主轴锥孔 | / | BT40 |
刀库 | ||
刀库形式 | / | 圆盘式 |
刀库容量 | pcs | 24/32/36 |
相邻换刀时间 | sec | 3 |
移动速度 | ||
X轴移动 | m/min | 48 |
Y轴移动 | m/min | 48 |
Z轴移动 | m/min | 48 |
X/Y/Z进给速度 | mm/min | 48000 |
马达功率 | ||
主轴驱动马达 | kw | 18.5 |
X驱动马达 | kw | 4.4 |
Y驱动马达 | kw | 3.1 |
Z驱动马达 | kw | 2.3 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X/Y/Z轴定位精确度 | mm | 0.012/0.012/0.012 |
X轴重复定位精确度 | mm | ±0.008/500 |
Y/Z轴重复定位精确度 | mm | ±0.008/300 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS |
高度 | mm | 3000 |
占地面积 | mm | 5200x3400 |
重量 | kg | 11000 |
