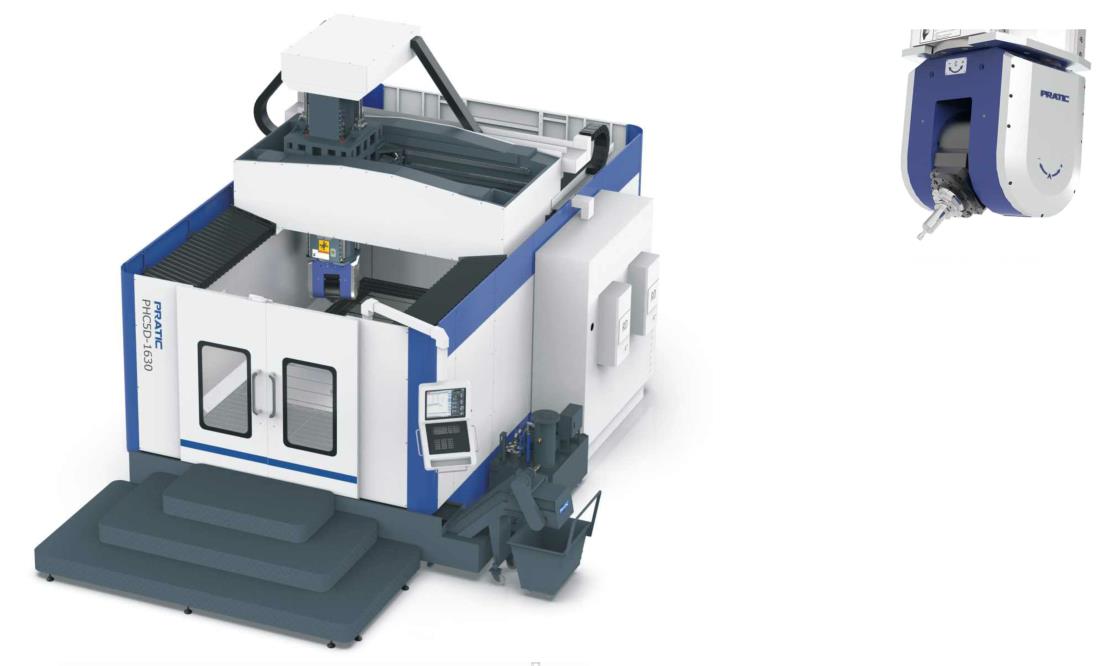

桥式五轴龙门加工中心PHC5D系列
产品特点：
1.设备采用一体式U型床身工作台，所有运动轴都在床身左右两墙体上方，搭配箱中箱结构的移动部件，有效提高了加工时机床的稳定性与刚性；
2.本机床是一款非常紧凑的桥式龙门加工中心，所有运动轴都在床身左右两墙体上方，工作台固定，加工件重量不影响加工精度；
3.X/Y轴都采用直线电机驱动、AC五轴头采用力矩电机驱动、没有中间传动环节;Z轴双伺服双丝杠传动，加减速时实现高动态响应，从而获得稳定加工精度；
4.五轴联动，一次装夹可完成复杂曲面工件的多面加工。广泛应用于:汽车、造船、机车、航空航天、模具等机械装备制造业；
5.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PHC5D - 1630-2040 | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X 轴 | mm | 3000-4000 |
| Y 轴 | mm | 1600-2000 |
| Z 轴 | mm | 800-800 |
| A 轴 | ±95° - ±105° | |
| C 轴 | ±360° - ±360° | |
| 主轴 | ||
| 主轴转速 | rpm | 20000-18000 |
| 主轴锥孔 | / | HSK A63 |
| 刀库 | ||
| 刀库形式 | / | 伞形式 |
| 刀库容量 | pcs | 20 |
| 相邻换刀时间 | sec | 8 |
| 移动速度 | ||
| X轴移动 | m/min | 30 |
| Y轴移动 | m/min | 30 |
| Z轴移动 | m/min | 30 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 25-56 |
| X驱动马达 | kw | 5.03x4 - 6.28x4 |
| Y驱动马达 | kw | 4.71x2 |
| Z驱动马达 | kw | 5.03 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| 精确度 | ||
| X轴定位精度 | mm | 0.02 |
| Y/Z轴定位精度 | mm | 0.015/0.01 |
| 重复定位精度 | mm | 0.01 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | SIEMENS |
| 高度 | mm | 4500 |
| 占地面积 | mm | 7900x5000 - 8900x5500 |
| 重量 | kg | 28000 - 33000 |
