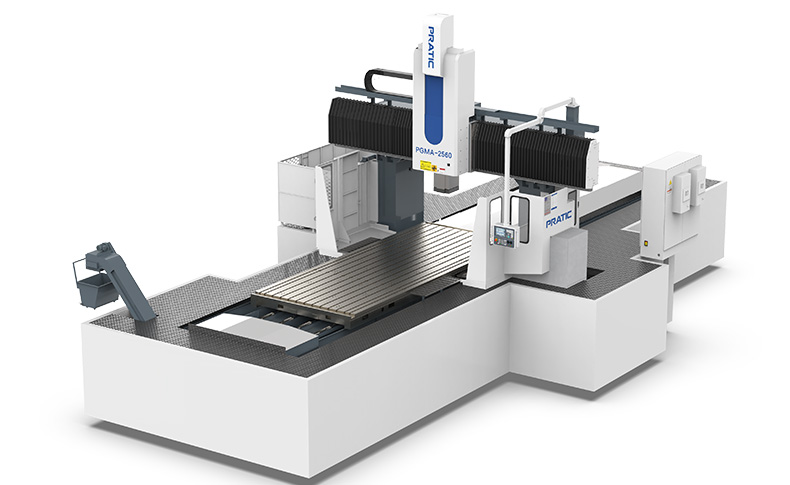

滑鞍配置7个滑块,抗震性能好;400x400方滑枕,四面约束的滑动导轨副。高刚性床身保证加工稳定性。根据力学原理合理布局高承重滑块位置和数量,使机床得到高刚性和长久稳定的精度;配合集中式润滑单元对各个滑块定时定量润滑,可充分保证系统刚性和使用寿命;
产品特点:
滑鞍配置7个滑块,抗震性能好;
400x400方滑枕,四面约束的滑动导轨副。
高刚性床身保证加工稳定性
根据力学原理合理布局高承重滑块位置和数量,使机床得到高刚性和长久稳定的精度;
配合集中式润滑单元对各个滑块定时定量润滑,可充分保证系统刚性和使用寿命;
重心驱动、导向性好
丝杠安装在工作台重心位置,保证刚性及稳定性;

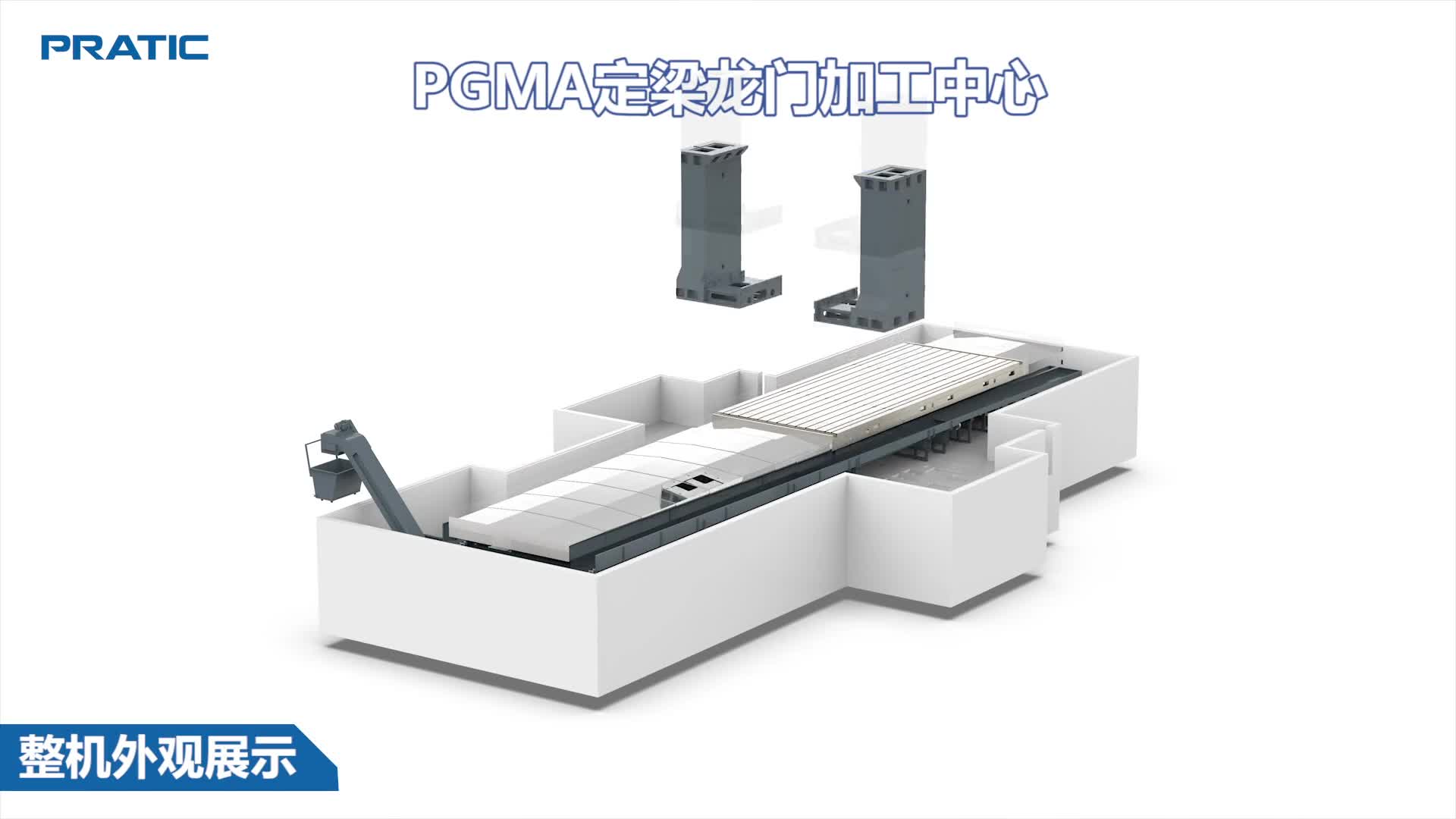

床身采用四导轨结构
均采用进口直线导轨。精度高、刚性高、摩擦力小、精度保持性好
主轴冷却
内置主轴循环冷却系统,大幅提高轴承使用寿命,降低主轴热变形,从而降低对加工精度的影响。
产品参数:
参数表 - PGMA | |||||
项目 | 单位 | PGMA2040/60 | PGMA2540/60/80 | PGMA3060/80/100 | |
---|---|---|---|---|---|
行程 | X轴行程 | mm | 4200/6200 | 4200/6200/8200 | 6200/8200/10200 |
Y轴行程 | mm | 3200 | 3650 | 4200 | |
Z轴行程 | mm | 1200 | |||
主轴端面至工作台面距离 | mm | 300~1500 | |||
两立柱之间的距离 | mm | 2800 | 3200 | 3700 | |
工作台 | 作业面积(宽 x 长) | mm | 2000 x 4000/6000 | 2500 x 4000/6000/8000 | 3000 x 6000/8000/10000 |
最大承载重量 | t | 20/25 | 22/30/40 | 30/40/45 | |
T型槽规格(宽度x间距x个数) | 28x200x9 | 28x200x11 | 28x200x13 | ||
主轴 | 标准转速 | rpm | 10~4500 | ||
主轴功率 | Kw | 22/30 | |||
主轴扭矩 | N.m | 1076/1469 | |||
主轴锥孔 | ISO 50 | ||||
滑枕截面 | mm | 400 x 400 | |||
刀库(选配) | 刀库容量 | 把pc | 24/32/40/60 | ||
最大刀具直径(满刀/空位) | mm | Φ125/Φ250 | |||
最大刀具长度 | mm | 400 | |||
最大刀具重量 | kg | 25 | |||
移动速度 | 快进速度X/Y/Z | m/min | 15/15/10 | 12/15/10 | 10/15/10 |
切削进给速度X/Y/Z | m/min | 6/6/6 | |||
各轴定位精度 | 定位精度 X轴 | mm | 0.025/0.035 | 0.025/0.035/0.045 | 0.035/0.045/0.055 |
重复定位精度 X轴 | mm | 0.015/0.025 | 0.015/0.025/0.035 | 0.025/0.035/0.045 | |
定位精度 Y/Z轴 | mm | 0.02/0.015 | 0.025/0.015 | 0.03/0.015 | |
重复定位精度 Y/Z | mm | 0.012/0.01 | 0.015/0.01 | 0.02/0.01 | |
机械规格 | 操作系统 | SIEMENS/FANUC | |||
高度 | mm | 6350 | 6350 | 6350 | |
占地面积 | Mm | 12150/16150x7000 | 12150/16150/20000x77000 | 18200/20750/22750x8200 | |
重量 | T | 45/55 | 60/70/85 | 80/90/100 |
