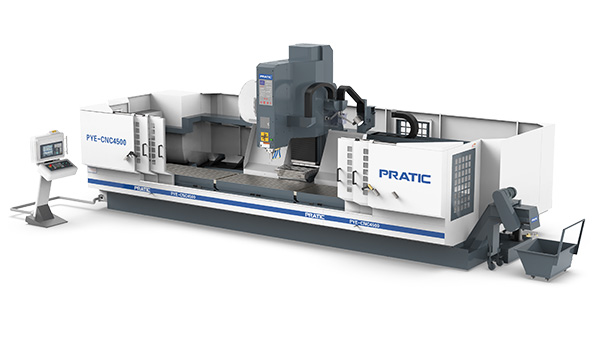

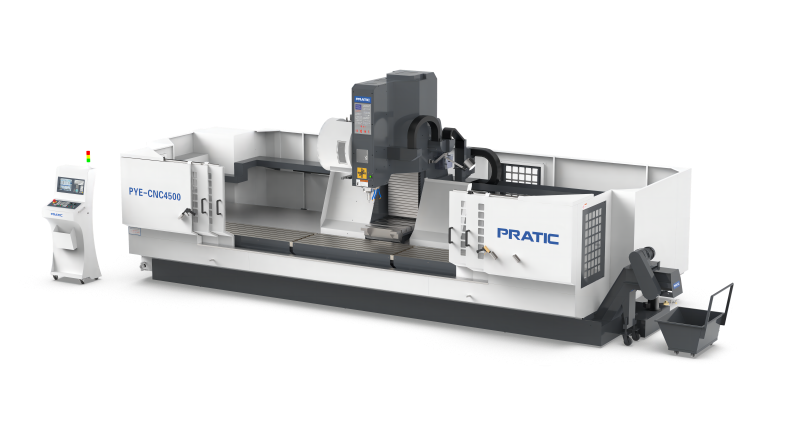

普拉迪型材加工中心PYE系列主要应用于:轨道交通、航空航天等行业的材料加工。
产品特点:
1.普拉迪数控机床PYE是一台集钻孔、攻牙、铣削、为一体的CNC复合型材加工中心;
2.使用国际专用CNC数控系统;
3.适用于各种钢、铝、铜金属与非金属的加工;
4.采用加大型号的零部件,可满足重型加工需求;
5.采用全防护钣金设计;
6.效率高、精度高、加工强度高;
7.配有自动排屑机,方便清理;
8.广泛应用于:轨道交通、机械配件、线性模组导轨、通讯等行业的材料加工。
产品参数:
参数表 - PYE系列 | ||||||
PYE-CNC2500 | PYE-CNC4500 | PYE-CNC6500 | PYE-CNC2500B | PYE-CNC4500B | PYE-CNC6500B | |
行程 | BT40 | BT50 | ||||
X 轴行程 | 2500mm | 4500mm | 6500mm | 2500 | 4500mm | 6500mm |
Y 轴行程 | 650mm | 650mm | 650mm | 650mm | 650mm | 650mm |
Z 轴行程 | 700mm | 700mm | 700mm | 700mm | 700mm | 700mm |
主轴 | ||||||
主轴转速 | 12000rpm | 12000rpm | 12000rpm | 8000rpm | 8000rpm | 8000rpm |
主轴锥孔 | BT40 | BT40 | BT40 | BT50 | BT50 | BT50 |
刀库 | ||||||
刀库形式 | 圆盘式 Disc type | 圆盘式 Disc type | ||||
刀库容量 | 24 pcs | 24 pcs | 24 pcs | 24 pcs | 24 pcs | 24 pcs |
换刀时间 | 2 sec | 2 sec | 2 sec | 2 sec | 2 sec | 2 sec |
移动速度 | ||||||
X轴移动 | 60 m/min | 60 m/min | 60 m/min | 60m/min | 60m/min | 60m/min |
Y轴移动 | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min |
Z轴移动 | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min |
切削进给速度X/Y/Z | 1~15000 mm/min | 1~15000 mm/min | ||||
马达功率 | FANUC / SIEMENS | FANUC / SIEMENS | ||||
主轴驱动马达 | 11-18.5kw / 13-27kw | 15-18.5kw / 17-42.4kw | ||||
X驱动马达 | 6.0kw / 5.2kw | 6.0kw / 8.2kw | ||||
Y驱动马达 | 3.0kw / 3.1kw | 3.0kw / 5.4kw | ||||
Z驱动马达 | 3.0kw / 3.1kw | 3.0kw / 4.3kw | ||||
润滑冷却系统 | ||||||
润滑系统 | 自动润滑 | 自动润滑 | 自动润滑 | 自动润滑 | 自动润滑 | 自动润滑 |
冷却系统 | 喷水冷却 | 喷水冷却 | 喷水冷却 | 喷水冷却 | 喷水冷却 | 喷水冷却 |
精确度 | ||||||
X轴定位精度 | 0.03mm(光栅0.01mm) | 0.03mm(光栅0.01mm) | ||||
Y/Z轴定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
重复定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
机械规格 | ||||||
气压需求 | 6kg/cm² | 6kg/cm² | 6kg/cm² | 6kg/cm² | 6kg/cm² | 6kg/cm² |
操作系统 | SIEMENS / FANUC | SIEMENS / FANUC | ||||

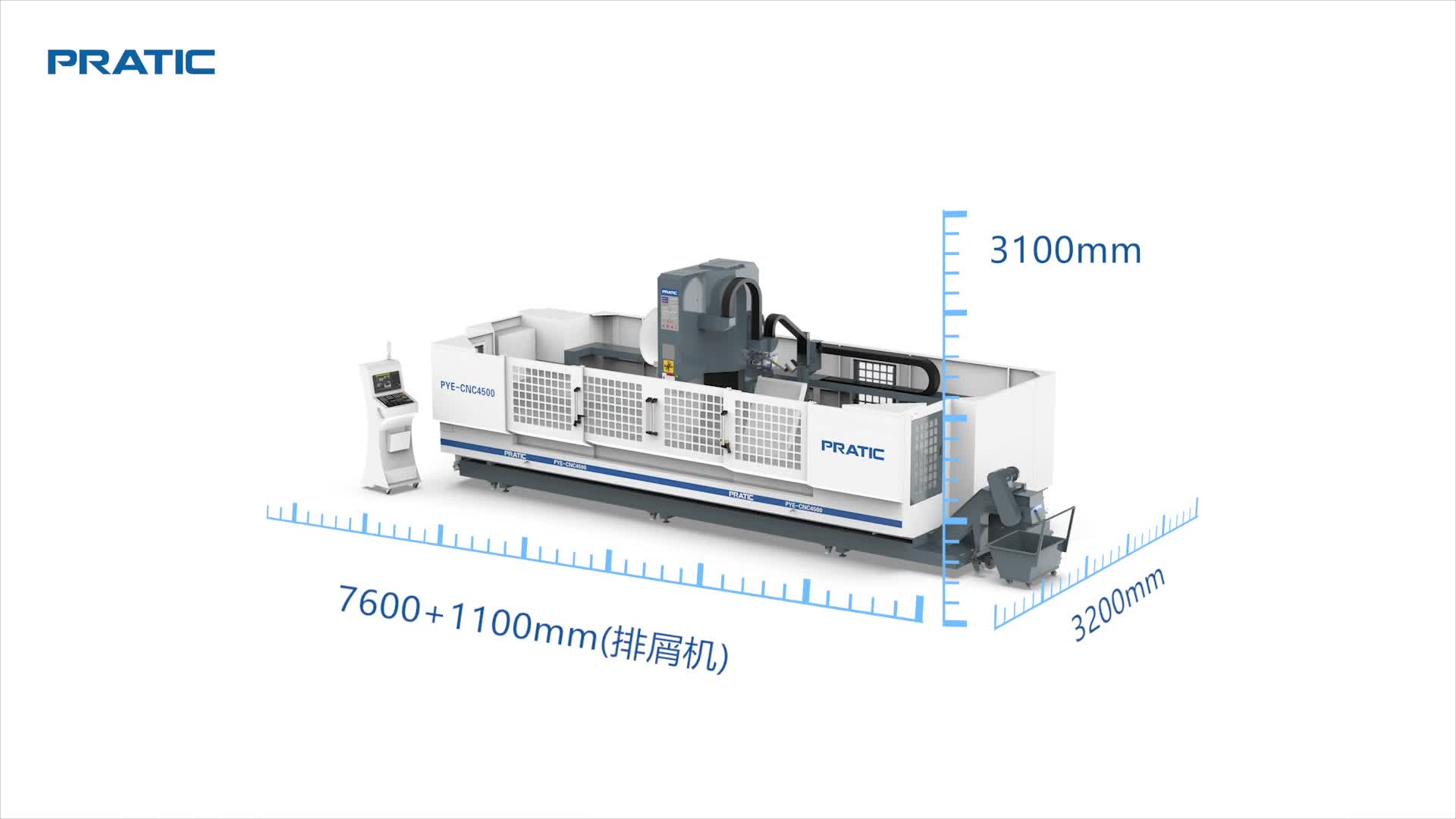

高度 | 3100mm | 3100mm | 3100mm | 3100mm | 3100mm | 3100mm |
占地面积 | 7000x3100mm | 9000x3100mm | 10900x3100mm | 7000x3100mm | 9000x3100mm | 10900x3100mm |
重量 | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T |
