此产品可加工各种长度的钢、铝、铜金属与非金属 ,可满足重型加工需求,采用BT40主轴锥孔,增加了机器刚性,加工效率、精度、强度高;
产品特点:
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC型材复合加工中心;
2.使用国际专用CNC数控系统;
3.适用于加工各种长度的钢、铝、铜金属与非金属 ;
4.采用加大型号的零部件,可用于重型加工需求;
5.采用全防护钣金设计;
6.采用BT40主轴锥孔,增加了机器刚性,加工效率、精度、强度高;
7.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PYC | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 2500-8500(可定制其他长度) |
Y 轴 | mm | 580 |
Z 轴 | mm | 450 |
主轴 | ||
主轴转速 | rpm | 10000 |
主轴锥孔 | / | BT40 φ150 mm(外径) |
刀库 | ||
刀库形式 | / | 圆盘式 |
刀库容量 | pcs | 24 |
相邻换刀时间 | sec | 2 |
移动速度 | ||
X轴移动 | m/min | 60 |
Y轴移动 | m/min | 28 |
Z轴移动 | m/min | 28 |
X/Y/Z进给速度 | mm/min | 15000 |
马达功率 | FANUC/SIEMENS | |
主轴驱动马达 | kw | 11/13 |
X驱动马达 | kw | 3.0/3.1 |
Y驱动马达 | kw | 3.0/3.1 |
Z驱动马达 | kw | 3.0/3.1 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精度 | mm | 0.05(光栅0.01mm) |
Y/Z轴定位精度 | mm | 0.02 |
重复定位精度 | mm | ±0.01 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS/FANUC |
高度 | mm | 2800 |
占地面积 | mm | 6400-15500x3000 |
重量 | kg | 10000-22000 |

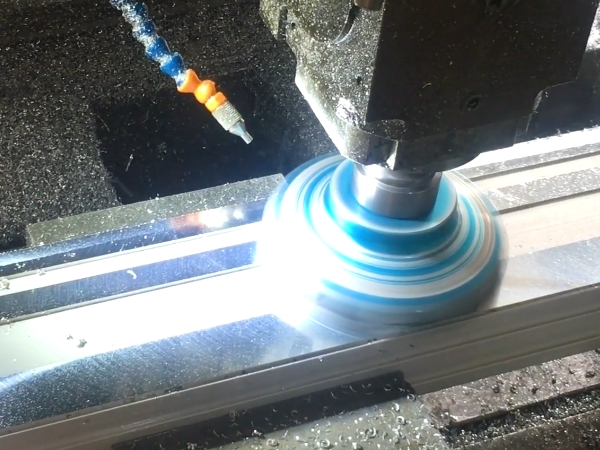

加工实例:
