轨道交通加工中心
普拉迪型材加工中心PCD系列主要针对于轨道交通型材件、结构件等铝、钢型材加工。
普拉迪型材加工中心PCD系列主要针对于轨道交通型材件、结构件等铝、钢型材加工。
普拉迪型材加工中心PCD系列主要针对于轨道交通型材件、结构件等铝、钢型材加工。

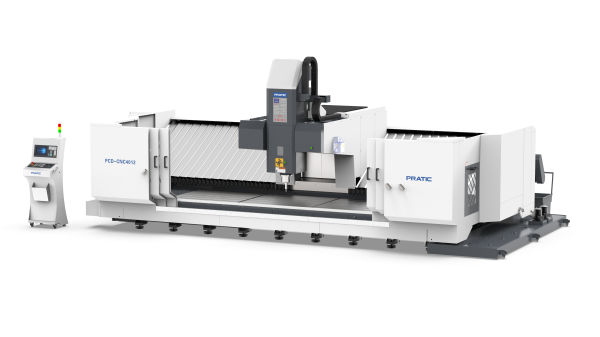

普拉迪机械配件cnc复合型材加工中心PCD
产品特点：
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC型材复合加工中心，
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的钢、铝、铜金属与非金属；
4.采用双悬臂设计结构，增加设备稳定性和刚性，适合重型切削，提高加工精度；
5.采用大斜面钣金风琴罩防护；
6.采用BT40/BT50主轴锥孔，增加了机器刚性，加工效率、精度、强度高；
7.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PCD/PCD-B | ||||
| BT40铸件床身 | BT50铸件床身 | |||
| 行程 | PCD-CNC4008/PCD-CNC4012 | PCD-CNC6008/PCD-CNC6012 | PCD-CNC4008B/PCD-CNC4012B | PCD-CNC6008B/PCD-CNC6012B |
| X 轴行程 | 4000mm | 6000mm | 4000mm | 6000mm |
| Y 轴行程 | 800/1200mm | 800/1200mm | 800/1200mm | 800/1200mm |
| Z 轴行程 | 600mm | 600mm | 600mm | 600mm |
| 主轴 | ||||
| 主轴转速 | 10000rpm | 10000rpm | 8000rpm | 8000rpm |
| 主轴锥孔 | BT40φ150 | BT40φ150 | BT50φ155 | BT50φ155 |
| 刀库 | ||||
| 刀库形式 | 伞形式 | 伞形式 | 伞形式 | 伞形式 |
| 刀库容量 | 20 pcs | 20 pcs | 16 pcs | 16 pcs |
| 换刀时间 | 6 sec | 6 sec | 6 sec | 6 sec |
| 移动速度 | ||||
| X轴移动 | 40 m/min | 40 m/min | 40 m/min | 40 m/min |
| Y轴移动 | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Z轴移动 | 20 m/min | 20 m/min | 20 m/min | 20 m/min |
| 切削进给速度X/Y/Z | 1~15000 mm/min | 1~15000 mm/min | 1~15000 mm/min | 1~15000 mm/min |
| 马达功率 | FANUC / SIEMENS | FANUC / SIEMENS | FANUC / SIEMENS | FANUC / SIEMENS |
| 主轴驱动马达 | 11~18.5kw / 13~27kw | 11~18.5kw / 13~27kw | 15~18.5kw / 17~42.4kw | 15~18.5kw / 17~42.4kw |
| X驱动马达 | 3.0kw / 5.2kw | 3.0kw / 5.2kw | 3.0kw / 5.2kw | 3.0kw / 5.2kw |
| Y驱动马达 | 3.0kw / 3.0kw | 3.0kw / 3.0kw | 3.0kw / 3.0kw | 3.0kw / 3.0kw |
| Z驱动马达 | 3.0kw / 5.2kw | 3.0kw / 5.2kw | 3.1kw / 5.2kw | 3.1kw / 5.2kw |
| 润滑冷却系统 | ||||
| 润滑系统 | 自动润滑 | 自动润滑 | 自动润滑 | 自动润滑 |
| 冷却系统 | 喷水冷却 | 喷水冷却 | 喷水冷却 | 喷水冷却 |
| 精确度 | ||||
| X轴定位精度 | 0.03mm（光栅0.01mm） | 0.03mm（光栅0.01mm） | 0.03mm（光栅0.01mm） | 0.03mm（光栅0.01mm） |
| Y/Z轴定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 重复定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 机械规格 | ||||
| 气压需求 | 6kg/cm² | 6kg/cm² | 6kg/cm² | 6kg/cm² |
| 操作系统 | SIEMENS / FANUC | SIEMENS / FANUC | SIEMENS / FANUC | SIEMENS / FANUC |
| 高度 | 3700mm | 3700mm | 3700mm | 3700mm |
| 占地面积 | 9000x3150mm | 11300x3500mm | 9000x3150mm | 11300x3500mm |
| 重量 | 19/24T | 19/24T | 19/24T | 19/24T |
