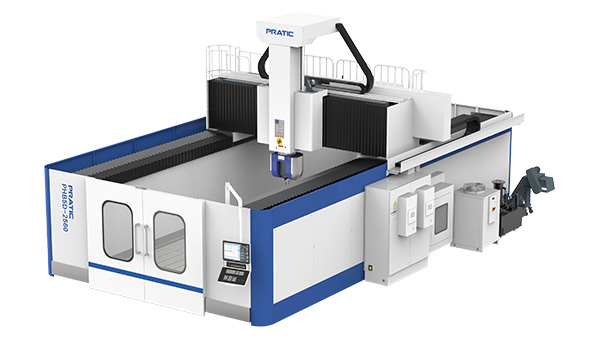

航空件/机械配件高精度桥式五轴龙门加工中心PHB5D

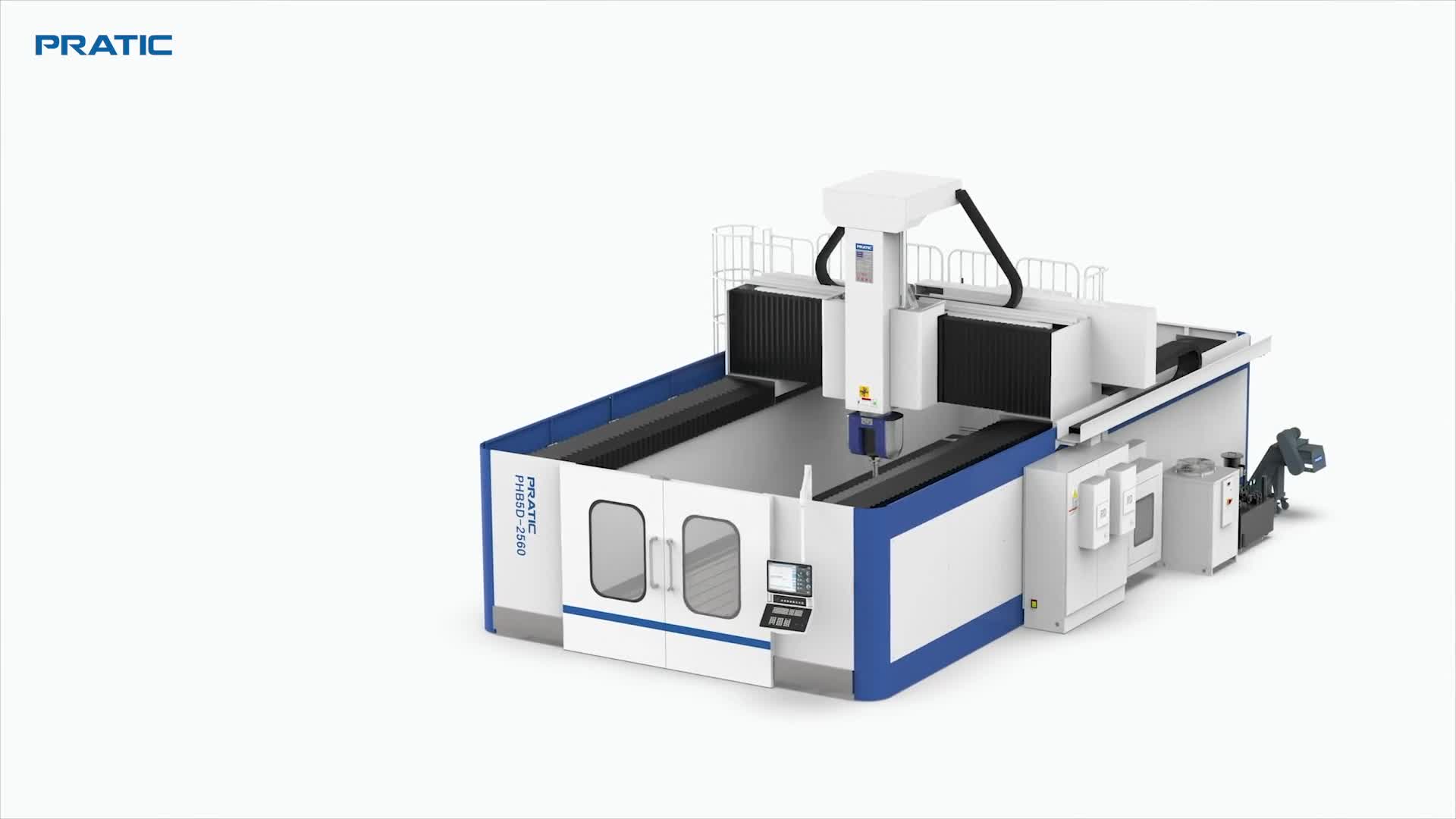

产品视频解读/ PRODUCT VIDEO

全国购买热线：400-888-1136

普拉迪数控机床/该机器是一台集钻孔、攻牙、铣削、为一体的CNC龙门加工中心，采用高精密五轴头，适用于机械配件等多角度、异形曲面的大扭矩加工，适用于各种长度的钢、铝、铜金属与非金属的加工 ，A/C轴多角度、多方位、多视角加工，满足不同加工需求。

产品详情

普拉迪数控机床航空件机械配件高精度中型桥式龙门加工中心PHB5D


产品特点：

1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC五轴龙门加工中心；
2.使用国际专用CNC数控系统；
3.适用于各种钢、铝、铜金属与非金属的加工 ；
4.采用精密五轴头；

5.采用动梁式设计模式，加工零件范围大，加工精度高；

6. A/C轴多角度、多方位、多视角加工，满足不同加工需求；
7.配有自动排屑机，方便清理；

8.广泛应用于：机械制造多角度、异形曲面的大扭矩重型加工。


产品参数：


参数表 - PHB5D
行程PHB5D-2540/6080
PHB5D-3040/60/80
X 轴4000/6500/8000mm
Y轴2600mm3100mm
Z 轴1000mm/1250mm/1500mm
主轴端面至工作台端面距离0~1250mm
两立柱之间的距离3400mm
3900mm
工作台

作业面积2500x4000/6000mm
3000x4000/6000/8000mm
最大承载重量5 T/㎡
T型槽数（中心距）22H7；250
五轴头

主轴转速6000/18000 rpm
功率56-S1，70-S6 kw
主轴扭矩90-S1，111-S6 N.m
主轴锥孔HSK-A63
滑枕截面500x500 mm
刀库（选配）

刀库容量20pcs
最大刀具直径（满刀/空位）Φ80/Φ150mm
最大刀具长度250mm
最大刀具重量8kg
移动速度

X轴移动30m/min
Y轴移动30m/min
Z轴移动30m/min
X/Y/Z切削进给速度

15m/min

润滑冷却系统

润滑系统自动润滑
冷却系统喷水冷却
精确度

X轴定位精度0.02/0.03/0.04mm0.025/0.035/0.045mm
X轴重复定位精度0.012/0.017/0.022mm
0.015/0.02/0.025mm
Y轴定位精度0.015mm0.02mm
Y轴重复定位精度0.01mm
0.012mm
Z轴定位精度0.012mm0.012mm
Z轴重复定位精度0.008mm0.008mm
机械规格

气压需求6kg/cm²
操作系统SIEMENS
高度5550mm
占地面积8000/10200/12200x7500mm8000/10200/12200x8000mm
重量55/62/76 t59/66/79 t
