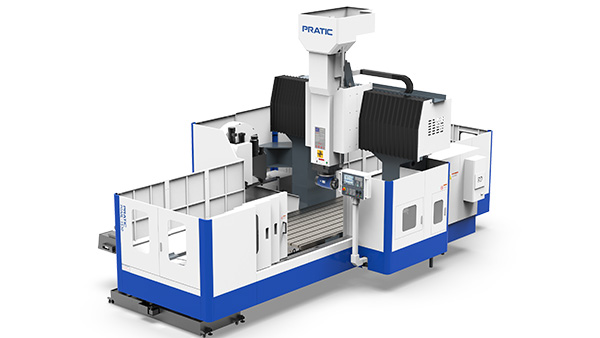

该机器工件一次装夹可完成铣削、镗削、钻削、攻丝等多种工序的加工;使用国际专用CNC数控系统,床身结构为整体铸造,横梁和立柱一体的结构形式,根据需要可选配刀库和自动直角铣头等配置,广泛 应用于:船舶、航空航天、工程机械、轨道交通、汽车、石油化工等行业的大型零部件的加工。
产品特点:
该机器工件一次装夹可完成铣削、镗削、钻削、攻丝等多种工序的加工;
使用国际专用CNC数控系统;
床身结构为整体铸造,横梁和立柱一体的结构形式;
根据需要可选配刀库和自动直角铣头等配置;
广泛 应用于:船舶、航空航天、工程机械、轨道交通、汽车、石油化工等行业的大型零部件的加工。
产品参数:
参数表 - PGME | ||||
项目 | 单位 | PGME - 1525/30 | PGME - 2030 | |
---|---|---|---|---|
行程 | X轴行程 | mm | 2700/3200 | 3200 |
Y轴行程 | mm | 1800 | 2300 | |
Z轴行程 | mm | 1000 | ||
- | - | - | ||
主轴端面至工作台面距离 | mm | 150~1150 | ||
两立柱之间的距离 | mm | 1800 | 2300 | |
工作台 | 作业面积(宽 x 长) | mm | 1500x2500/3000 | 2000x3000 |
最大承载重量 | t | 8/10 | 12 | |
T型槽规格(宽度x间距x个数) | 22x175x9 | 22x175x11 | ||
主轴 | 标准转速 | rpm | 10~6000 | |
主轴功率 | Kw | 17/20.4 | ||
主轴扭矩 | N.m | 648/775 | ||
主轴锥孔 | ISO 50 | |||
滑枕截面 | mm | 400x400 | ||
刀库(选配) | 刀库容量 | 把pc | 24 | |
最大刀具直径(满刀/空位) | mm | Φ105/Φ210 | ||
最大刀具长度 | mm | 350 | ||
最大刀具重量 | kg | 18 | ||
移动速度 | 快进速度X/Y/Z | m/min | 20/20/16 | |
切削进给速度X/Y/Z | m/min | 10/10/10 | ||
各轴定位精度 | 定位精度- X轴 | mm | 0.016/0.02 | 0.02/0.025 |
重复定位精度- X轴 | mm | 0.012 | 0.012 | |
定位精度- Y/Z | mm | 0.016/0.015 | 0.016/0.015 | |
重复定位精度- Y/Z | mm | 0.012/0.01 | 0.012/0.01 | |
机械规格 | 操作系统 | SIEMENS(FANUC) | ||
气压需求 | kg/c㎡ | 6 | ||
占地面积 | mm | 7000/8000x4300 | 8000x4800 | |
高度 | mm | 4900 | ||
重量 | t | 25/27 | 30 |
