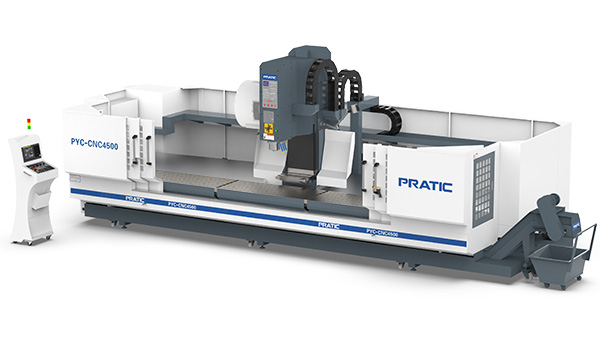

普拉迪高精度长轴CNC复合立式铝型材加工中心PYC

产品视频解读/ PRODUCT VIDEO

全国购买热线:400-888-1136

此产品可加工各种长度的钢、铝、铜金属与非金属 ,可满足重型加工需求,采用BT40主轴锥孔,增加了机器刚性,加工效率、精度、强度高;

产品详情


产品特点:

1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC复合铝型材加工中心
2.使用国际专用CNC数控系统;

3.适用于加工各种长度的钢、铝、铜金属与非金属 ;
4.采用加大型号的零部件,可用于重型加工需求;
5.
采用全防护钣金设计;

6.采用BT40主轴锥孔,增加了机器刚性,加工效率、精度、强度高;

7.可根据客户要求定制不同规格的机型。

产品参数:

参数表 - PYC
行程单位参数
X 轴mm 2500-8500(可定制其他长度)
Y 轴mm580
Z 轴mm450/700
主轴

主轴转速rpm 10000
主轴锥孔/BT40 φ150 mm(外径)
刀库

刀库形式/圆盘式
刀库容量pcs24
相邻换刀时间sec2
移动速度

X轴移动m/min60
Y轴移动m/min28
Z轴移动m/min28
X/Y/Z进给速度

mm/min

1~15000
马达功率
FANUC/SIEMENS
主轴驱动马达kw        FANUC 11/18.5                      SIEMENS 13/27
X驱动马达kw3.0/3.1
Y驱动马达kw3.0/3.1
Z驱动马达kw3.0/3.1
润滑冷却系统

润滑系统自动润滑
冷却系统喷水冷却
精确度

X轴定位精度mm±0.03(光栅0.01mm)
Y/Z轴定位精度mm±0.015
重复定位精度mm±0.015
机械规格

气压需求kg/cm²6
操作系统/SIEMENS/FANUC
高度mm3100
占地面积mm6900-13400×3100
重量kg12-19 t

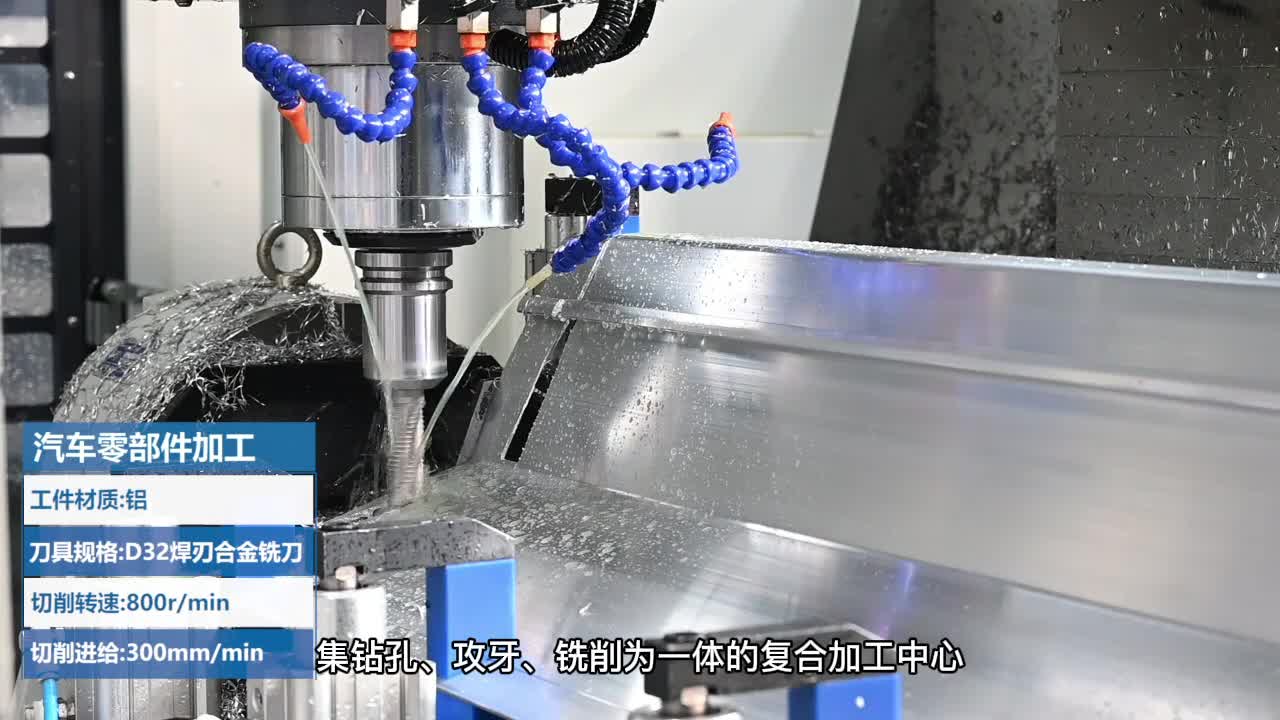

加工实例:
