型材加工中心
普拉迪五轴型材加工中心PB系列主要应用于汽车、轨道交通等行业的铝钢加工。
普拉迪五轴型材加工中心PB系列主要应用于汽车、轨道交通等行业的铝钢加工。
普拉迪五轴型材加工中心PB系列主要应用于汽车、轨道交通等行业的铝钢加工。

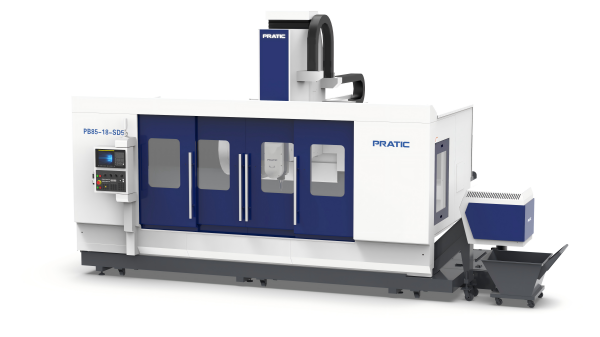

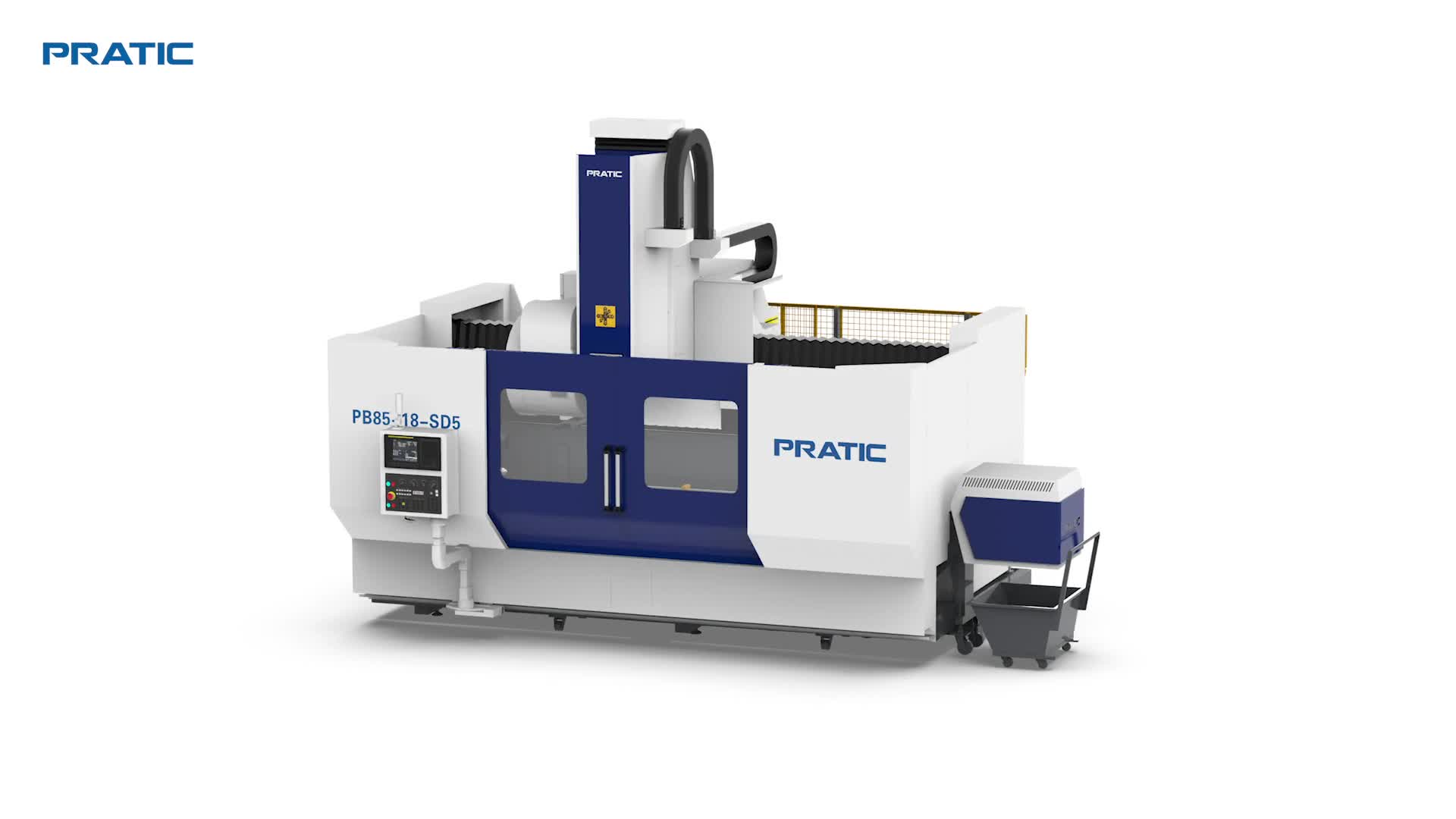

PB85-SD5五轴复合加工中心
产品特点：
PB85-SD5型材复合加工中心
1.PB机型采用高床身结构，有效防护水屑飞溅到设备外部，同时有效保护导轨、丝杆等重要零件，提高设备寿命及可靠性；
2.1800、2500机型标配三轴丝杆，满足更高加工精度的需求，快移速度达50m/min，设备动态性能更优越，加速度更高;
3.工作台底部设计大斜面排屑，清理及排屑更方便;
4.主要应用于:汽车、轨道交通、机械制造等行业的铝、钢型材加工。
产品参数：
| 参数表 - PB85-SD5 | |||||
| 行程 | 单位 | PB85-18-SD5 | PB85-25-SD5 | PB85-45-SD5 | PB85-65-SD5 |
| X 轴 | mm | 1800 | 2500 | 4500 | 6500 |
| Y 轴 | mm | 850 | 850 | 850 | 850 |
| Z 轴 | mm | 700 | 700 | 700 | 700 |
| A 轴 | / | ±360° | ±360° | ±360° | ±360° |
| B 轴 | / | ±90° | ±90° | ±90° | ±90° |
| 主轴 | |||||
| 主轴转速 | rpm | 12000 | 12000 | 12000 | 12000 |
| 主轴锥孔 | / | HSK A63 | HSK A63 | HSK A63 | HSK A63 |
| 刀库 | |||||
| 刀库形式 | / | 圆盘式 Disc type | 圆盘式 Disc type | 圆盘式 Disc type | 圆盘式 Disc type |
| 刀库容量 | pcs | 24 | 24 | 24 | 24 |
| 换刀时间（刀对刀） | sec | 2 | 2 | 2 | 2 |
| 移动速度 | |||||
| X轴移动 | m/min | 50 | 50 | 50 | 50 |
| Y轴移动 | m/min | 36 | 36 | 36 | 36 |
| Z轴移动 | m/min | 36 | 36 | 36 | 36 |
| X/Y/Z进给速度 | mm/min | 15000 | 15000 | 15000 | 15000 |
| 马达功率 | 系统 | SIEMENS | SIEMENS | SIEMENS | SIEMENS |
| 主轴功率 | KW | 20/22.3 | 20/22.3 | 20/22.3 | 20/22.3 |
| X/Y/Z驱动马达 | KW | 5.5/3.5/5.5 | 5.5/3.5/5.5 | 5.5/3.5/5.5 | 5.5/3.5/5.5 |
| 润滑冷却系统 | |||||
| 丝杆润滑 | 自动润滑 Automatic | ||||
| 切削冷却 | 喷水冷却 Water cooling | ||||
| 精确度 | |||||
| X轴定位精度 | mm | 0.02（光栅0.01） | 0.02（光栅0.01） | 0.02（光栅0.01） | 0.02（光栅0.01） |
| Y/Z轴定位精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 |
| 重复定位精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 机械规格 | |||||
| 气压需求 | kg/cm² | 6 | 6 | 6 | 6 |
| 高度 | mm | 3800 | 3800 | 3800 | 3800 |
| 占地面积 | mm | 4100×4470 | 4900×4470 | 6900×4470 | 9000×4470 |
| 重量 | T | 9 | 11.3 | 13.3 | 15.3 |

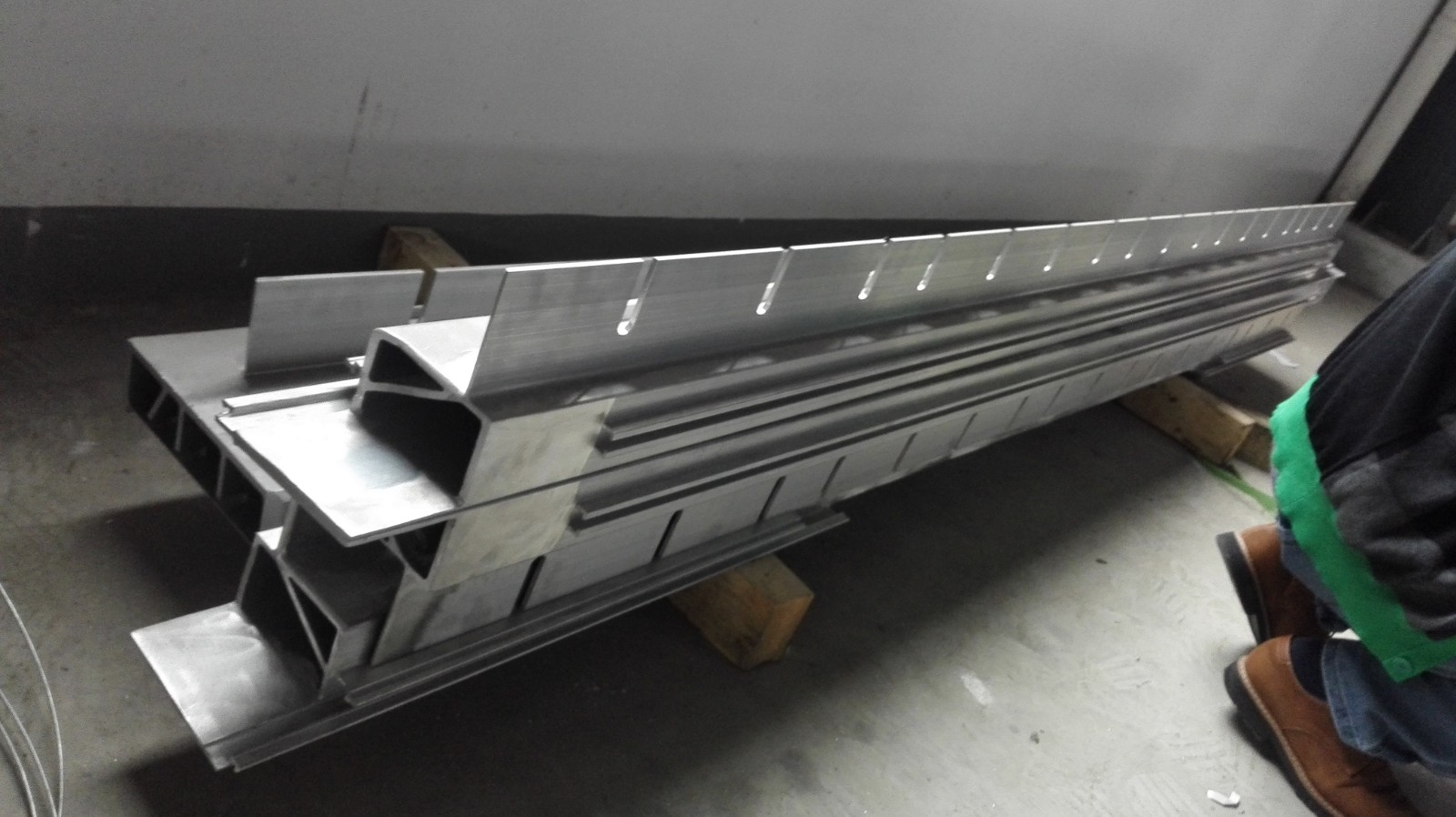

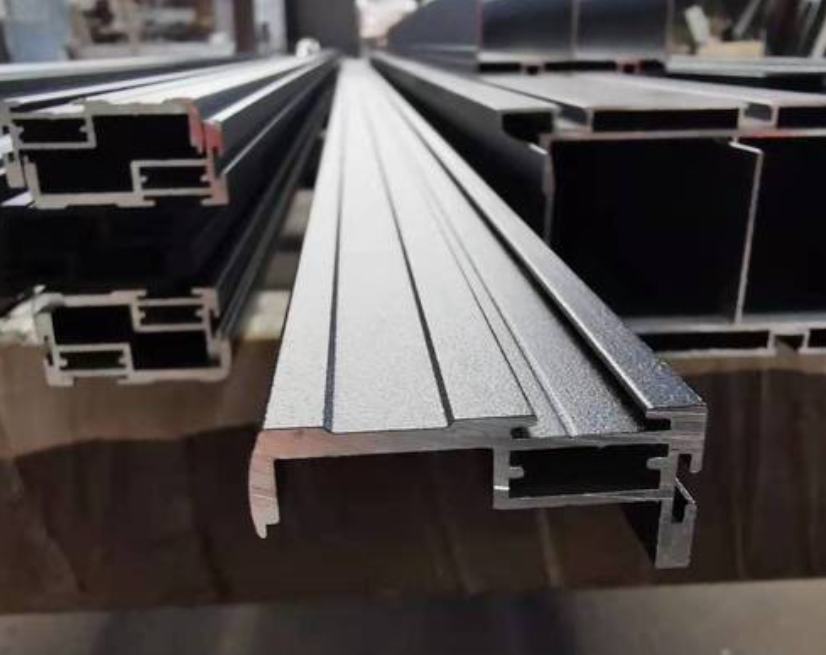

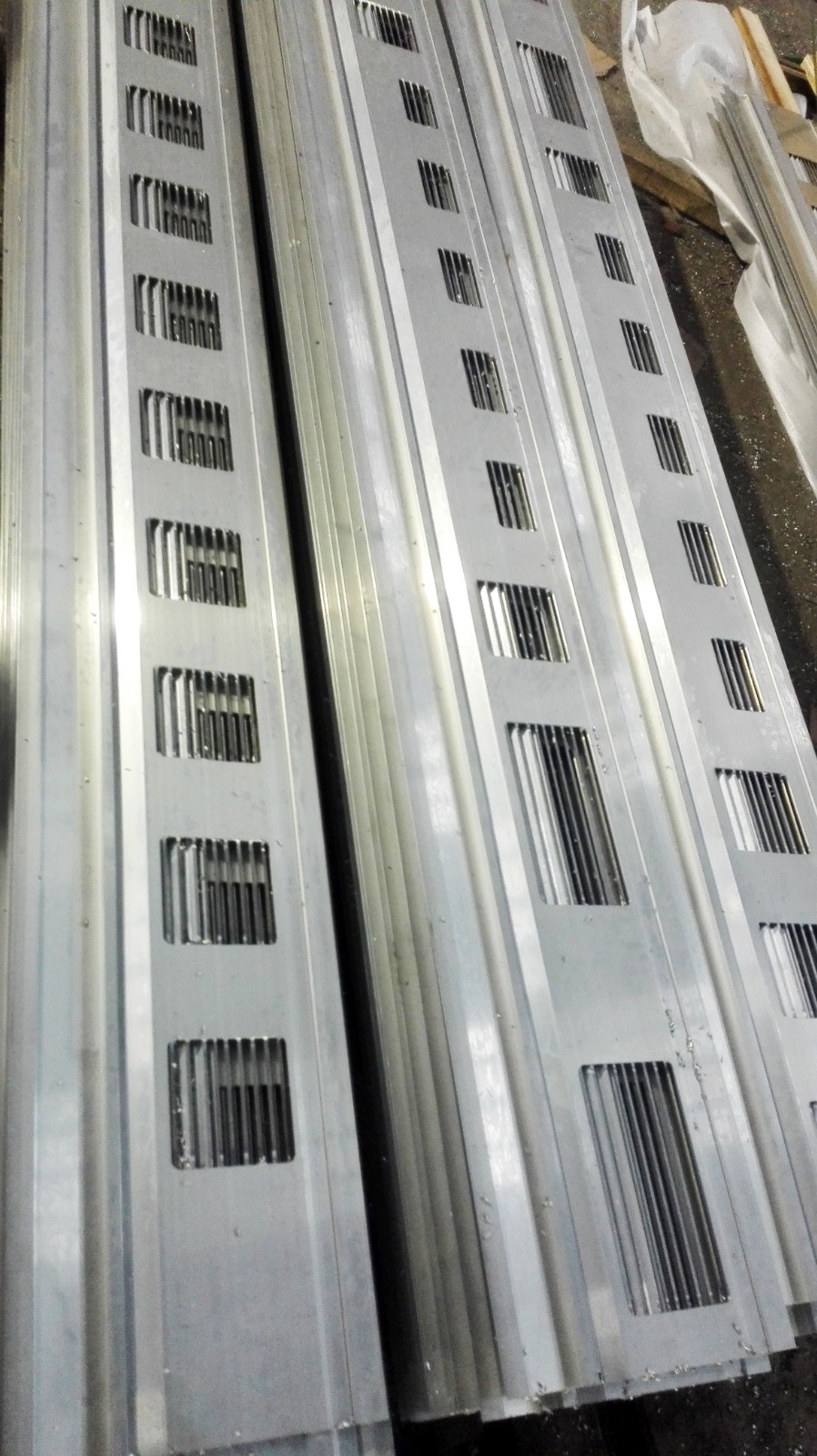

加工实例：
