传统的立式加工中心采用工作台移动、立柱不动的结构。工件在加工时都会有一定的惯性,随着工作台的高速移动,由惯性所产生出来的加工误差是难以避免的。特别是加工比较重的工件时,尤其是加工精度要求比较高的工件,这种误差就会被放大。
普拉迪立式加工中心均采用动柱式结构,在加工工件时,工作台固定不动,靠立柱的前后、左右运动完成工件的X、Y两轴方向的加工。工作台和工件固定不动,就不会产生惯性,由此解决了工件惯性对加工中心的冲击,完全克服了惯性误差的产生,对加工重型、加工精度要求高的工件,具有重要的意义。

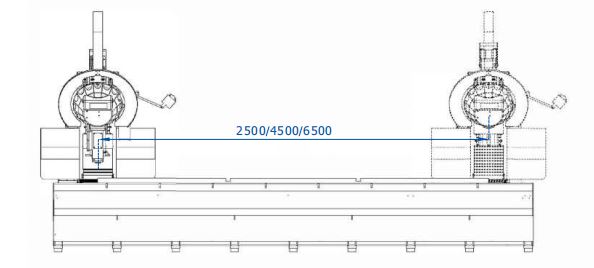

工作台不动,立柱移动

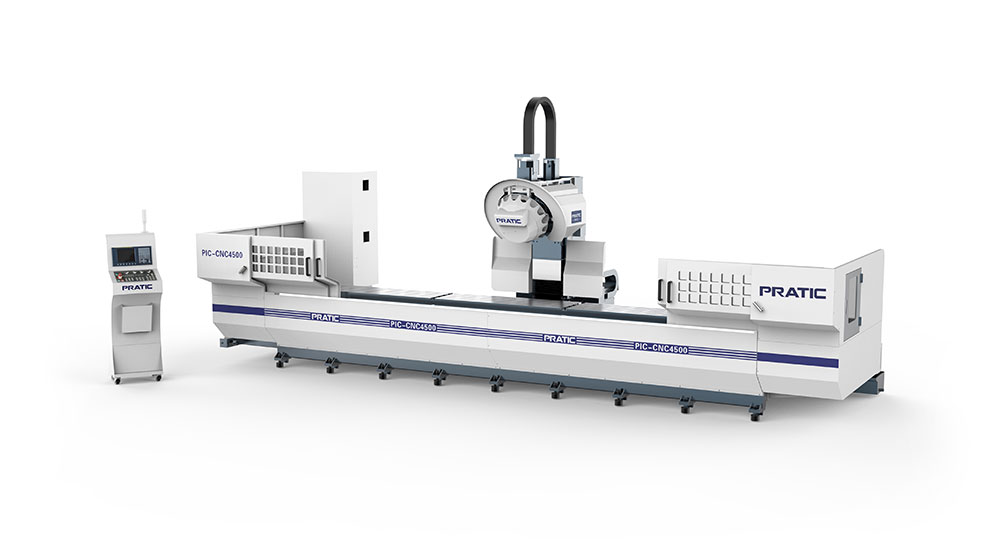

PIC系列型材加工中心
动柱式加工中心具有以下优点:
1、有效避免了动工作台式机床在负载重量小时响应过冲、负载重量大时响应迟缓的问题,从结构上彻底避免了因工件重量的改变对机床驱动、加速度、精度、加工参数等方面的影响。
2、由于工作台不移动,和同规格的动工作台式结构的产品相比,工作台上可以放置更大的工件和异形工件,而不必担心工件会和机床的其它部分发生干涉。另外,对于重心位置不正的零件也可以顺利地实现高精度加工。非常适用于大型、长条形状工件的加工。
3、机床加工区和移动区分开,各运动部件远离切削面,加工时只需移动刀具运动部件质量不变,由此避免了高惯性的运动影响,从而确保了工件的加工精度和质量。电机、丝杠、滚动导轨及定位开关等不易受切屑、切削液等影响而产生故障,机床具有少故障易维护的特点。
4、固定不定工作台,使操作者可以靠近工作台装卸工件,操作更加灵活、便利。
5、工作台固定,不参与X、Y轴的运动,因此,大大缩小了机床的占地面积,提高了客户厂房的利用率。
