【机床知识】PIC系列主轴定位设置
当我们在更换了主轴或者主轴电机后需要重新设定主轴定位，还有一种就是客户在加工中轻微的碰撞导致主轴定位...
当我们在更换了主轴或者主轴电机后需要重新设定主轴定位，还有一种就是客户在加工中轻微的碰撞导致主轴定位...
来源：PRATIC 普拉迪 点击数：6426次 更新时间：2020-09-25
在加工过程中，当主轴进行刀具交换时，使主轴停在一个固定不变的位置上，从而保证刀柄上的键槽对正主轴端面上的定位块。
当我们在更换了主轴或者主轴电机后需要重新设定主轴定位，还有一种就是客户在加工中轻微的碰撞导致主轴定位发生偏移，这时就要对主轴定位进行重新设定。以普拉迪PIC系列型材复合加工中心为例，具体操作如下：
1

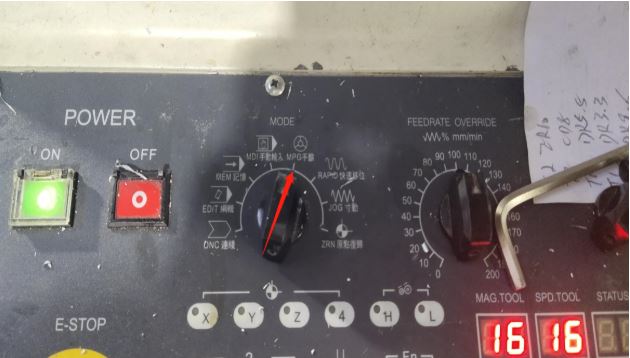

模式开关选择“手轮”方式
2
①MDI方式下输入“M19”→启动

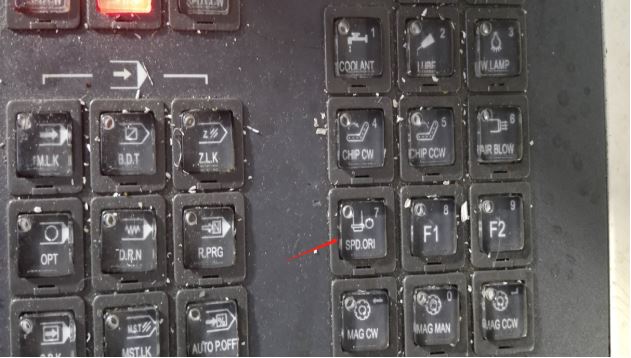

②按亮如上图箭头的按键
③主轴进行定位,此时将能看出定位偏向左还是右
3

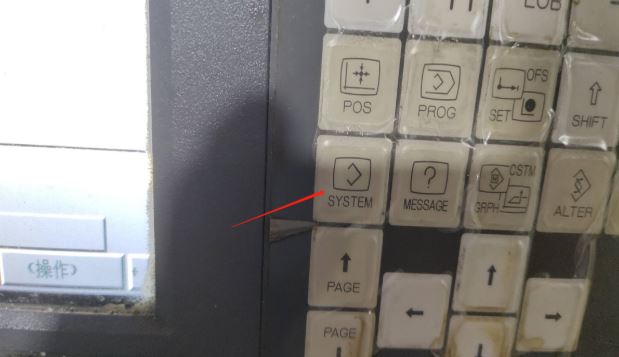

选择上图按键（SYSTEM）
4

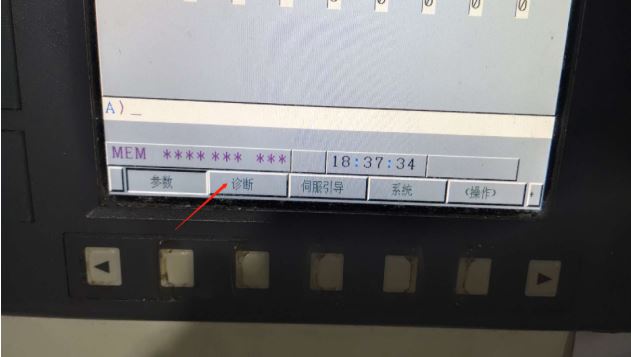

选择“诊断”
5
输入“445”→“搜索号码”
6
手动轻微转动主轴，诊断参数445是否有数值显示？如果没有将进行下面参数设定

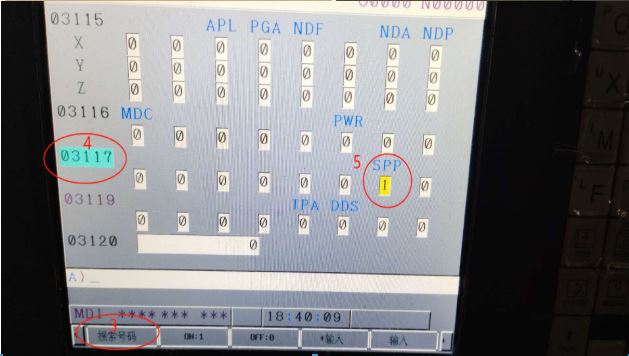

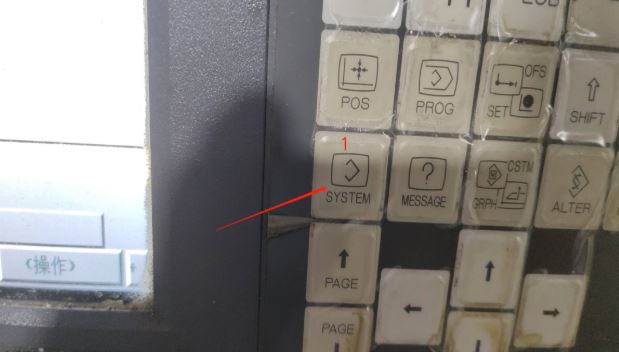

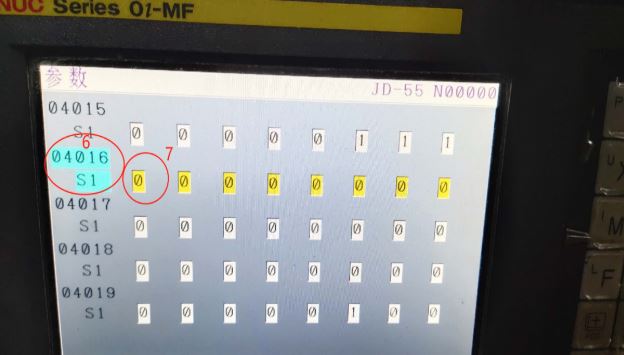

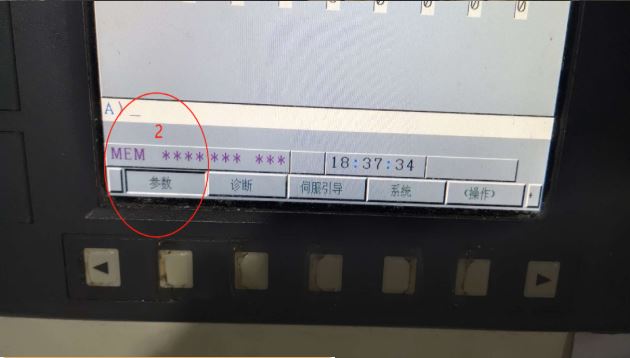

3117#1为1 4016#7为0
7
转动主轴445是否出现数值
8
手动转主轴与刀爪卡位垂直
9

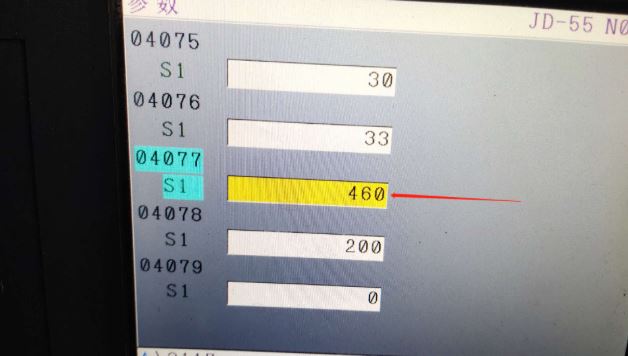

把445的数值抄到4077处，定位即可完成
10
执行第2步的操作
