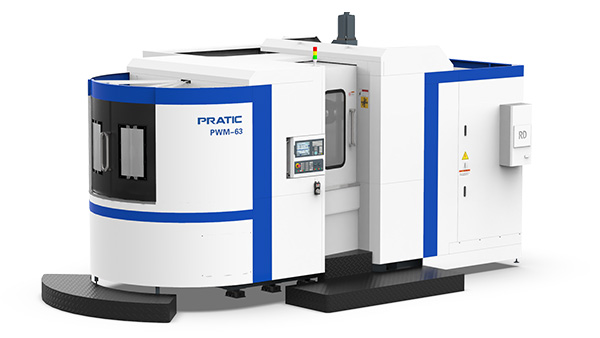

该机器是一台集铣、镗、钻、铰、攻丝等为一体的CNC复合加工中心,采用全防护钣金设计,适用于加工各种钢、铝、铜金属与非金属的加工。加工效率高,加工精度高,加工强度高。配有自动排屑机,方便清理;广泛应用 于:汽车、造船、机车、机床、模具等等行业的材料加工;
产品特点:
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的CNC复合加工中心;
2.使用国际专用CNC数控系统;
3.适用于加工各种钢、铝、铜金属与非金属的加工;
4.采用全防护钣金设计;
5.加工效率高,加工精度高,加工强度高
6.配有自动排屑机,方便清理;
7.广泛应用 于:汽车、造船、机车、机床、模具等等行业的材料加工;
8.可根据客户要求定制不同规格的机型。

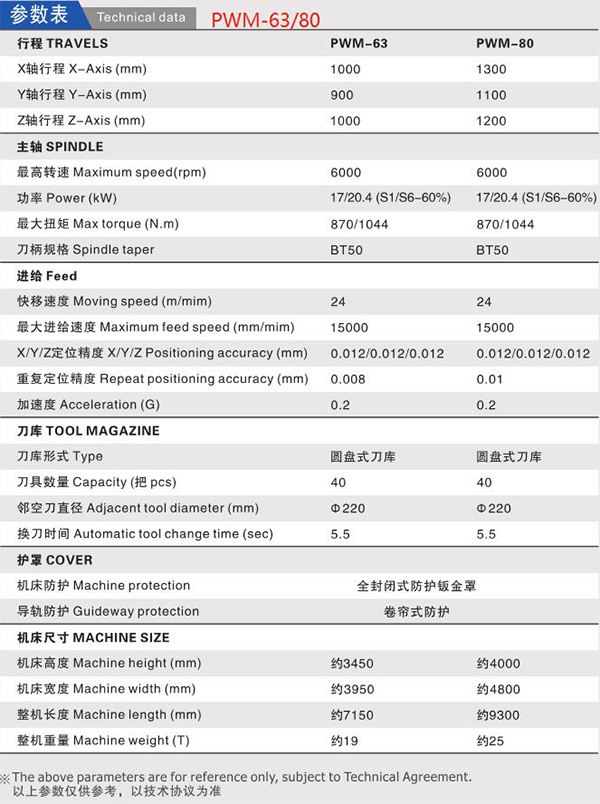

产品参数:
参数表 - PWM-63/80 | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 1000 - 1300 (PWM-63)-(PWM-80) |
Y 轴 | mm | 900 - 1100 |
Z 轴 | mm | 1000 - 1100 |
主轴 | ||
主轴转速 | rpm | 6000 |
主轴锥孔 | / | BT50 |
刀库 | ||
刀库形式 | / | 圆盘式 |
刀库容量 | pcs | 24 |
换刀时间 | sec | 3.5 |
移动速度 | ||
X轴移动 | m/min | 24 |
Y轴移动 | m/min | 24 |
Z轴移动 | m/min | 24 |
X/Y/Z进给速度 | mm/min | 15000 |
马达功率 | ||
主轴驱动马达 | kw | 17/20.4(S1/S6-60%) |
X驱动马达 | kw | 4.4 |
Y驱动马达 | kw | 8.2 |
Z驱动马达 | kw | 4.4 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精确度 | mm | 0.012 - 0.012 |
Y/Z定位精度 | mm | 0.012/0.012 - 0.012/0.012 |
重复定位精确度 | mm | 0.008 - 0.01 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS |
高度 | mm | 3450 - 4000 |
占地面积 | mm | 7150x3950 - 9300x4800 |
重量 | kg | 19000 - 25000 |
