卧式加工中心

普拉迪数控机床/铣床5G通讯工件大小型箱体卧式加工中心PWA-CNC8050

此产品适用于5G散热器、大型屏蔽盖、精密机电、医疗产品工件加工,适用于5G通讯(包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件)、新能源逆变器、精密机电等工件加工,可根据客户要求定制不同规格的机型。

您所在的位置: 首页>>产品中心>>卧式加工中心>>普拉迪数控机床/铣床5G通讯工件大小型箱体卧式加工中心PWA-CNC8050

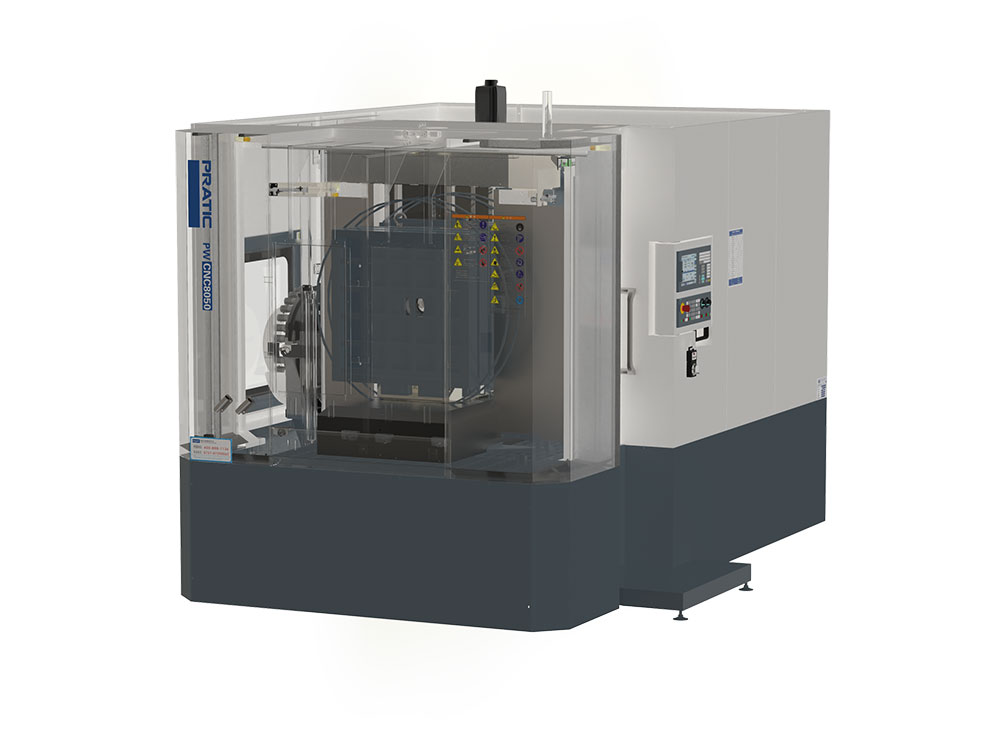

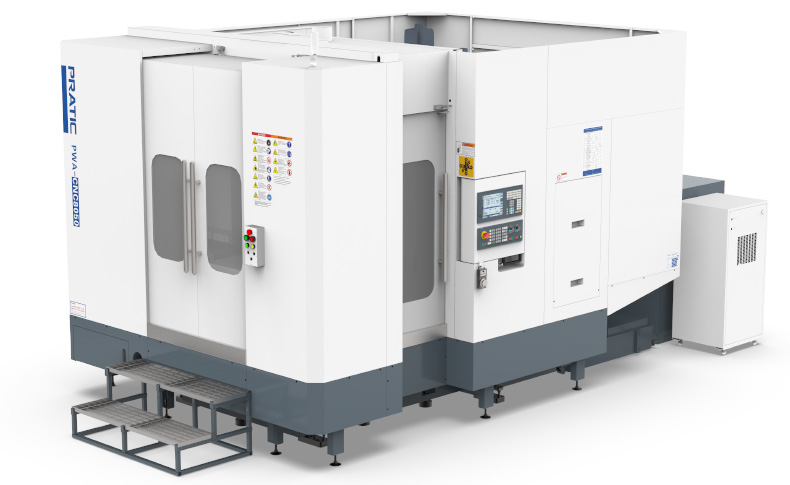

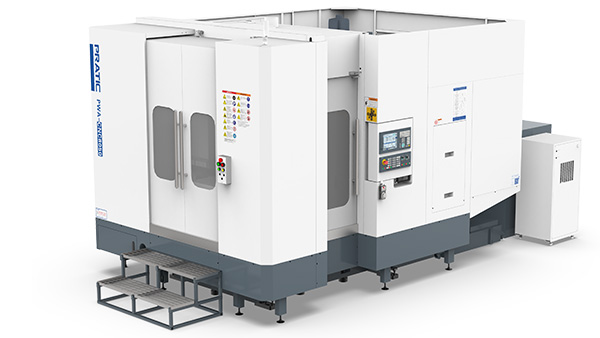

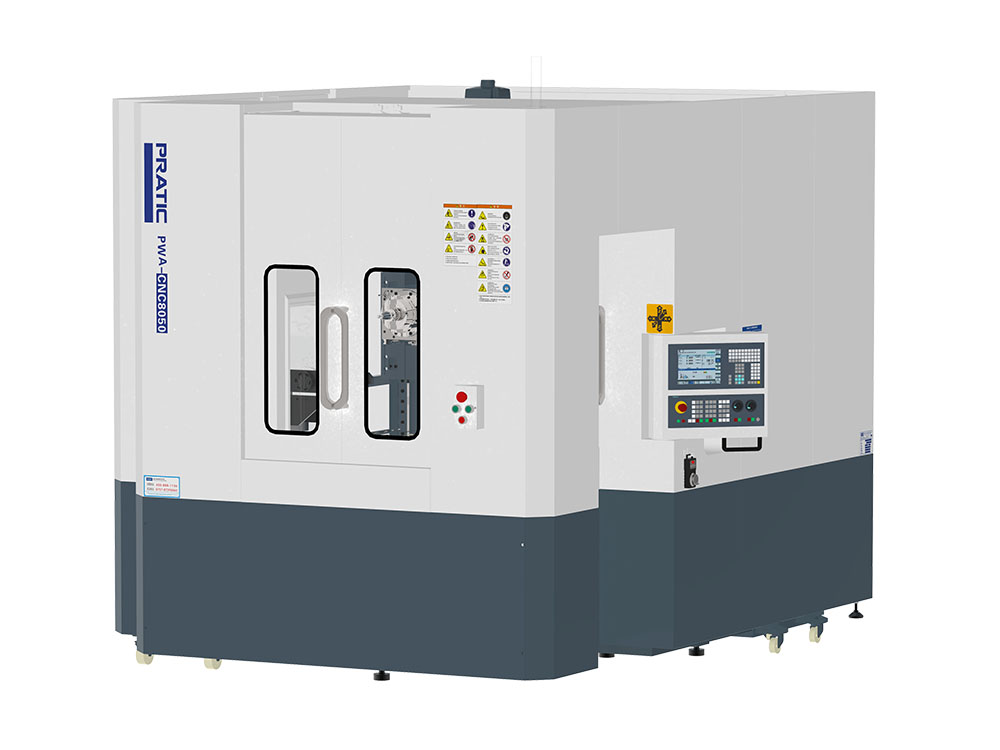

普拉迪数控机床/铣床5G通讯工件大小型箱体卧式加工中心PWA-CNC8050

产品视频解读/ PRODUCT VIDEO

全国购买热线:400-888-1136

此产品适用于5G散热器、大型屏蔽盖、精密机电、医疗产品工件加工,适用于5G通讯(包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件)、新能源逆变器、精密机电等工件加工,可根据客户要求定制不同规格的机型。

产品详情

产品特点:

1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心,
2.使用国际专用CNC数控系统;
3.适用于加工各种长度的型钢、铝、铜型材等金属加工;
4.该机器为卧式加工中心,主轴箱采用正挂式结构,增强设备的刚性;
5.适用于5G通讯(包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件)、新能源逆变器、精密机电等工件加工

6.装夹方式可以选择卧式3+1、3+2柔性制造单元,一台设备可完成六面全工序加工;

8.可根据客户要求定制不同规格的机型。

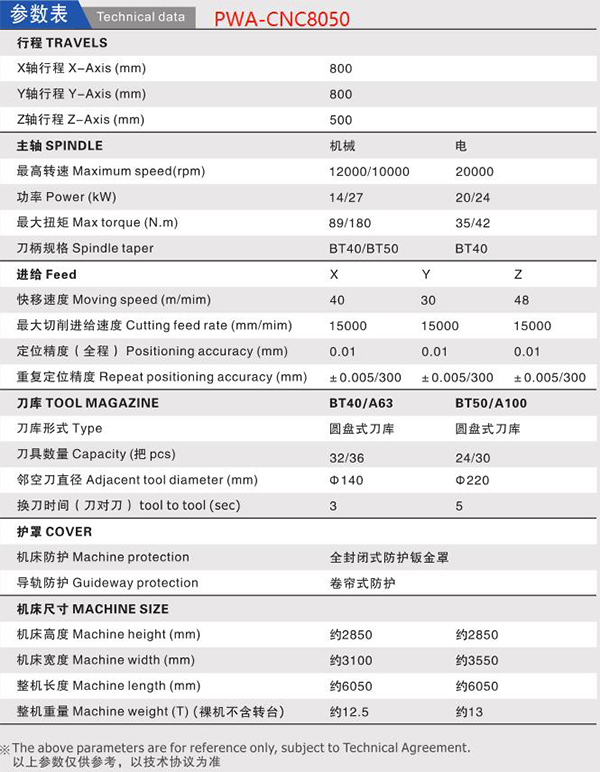

产品参数:

参数表 - PWA-CNC8050
行程单位参数
X 轴mm 800
Y 轴mm800
Z 轴mm500
主轴

主轴转速rpm 12000/14000
主轴锥孔/BT40
刀库

刀库形式/圆盘式
刀库容量pcs24/32/36
相邻换刀时间sec3
移动速度

X轴移动m/min48
Y轴移动m/min48
Z轴移动m/min48
X/Y/Z进给速度

mm/min

48000
马达功率

主轴驱动马达kw27
X驱动马达kw4.4
Y驱动马达kw3.1
Z驱动马达kw2.3
润滑冷却系统

润滑系统自动润滑
冷却系统喷水冷却
精确度

X/Y/Z轴定位精确度mm0.007/0.007/0.007
X轴重复定位精确度mm±0.007/500
Y/Z轴重复定位精确度mm±0.007/300
机械规格

气压需求kg/cm²6
操作系统/SIEMENS
高度mm2900
占地面积mm5000x2800
重量kg7000

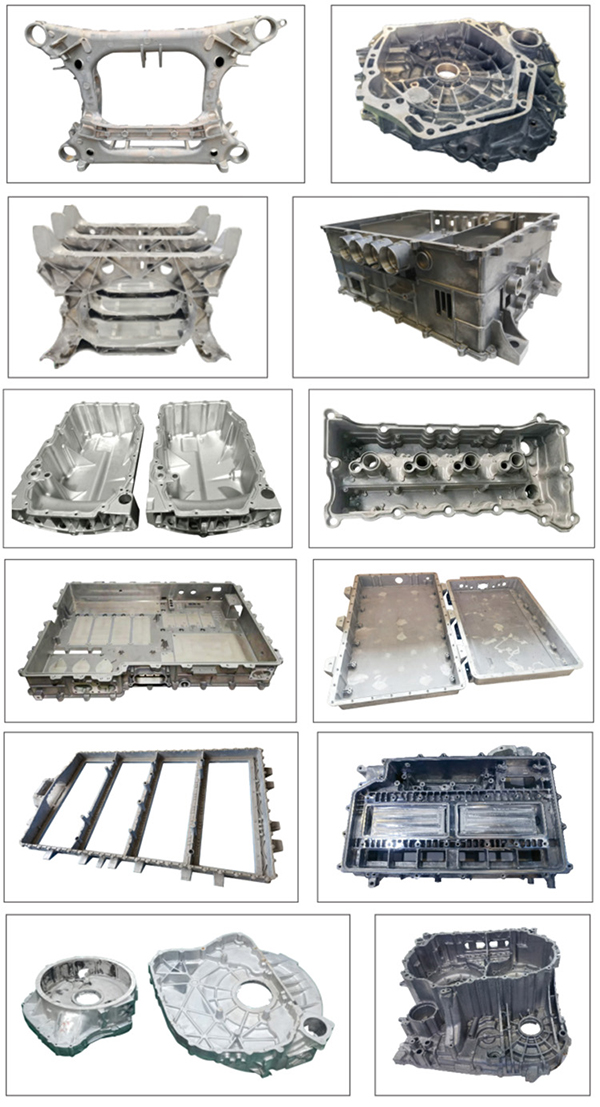

加工实例:
