此产品适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体(1000×1000、960×960、1000×500mm);装夹方式可以选择双工位卧式四轴、双工位卧式五轴、双工位卧式摇篮式;可根据客户要求定制不同规格的机型。
产品特点:
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心;
2.该机器为卧式机床,采用主轴箱定矩式结构;
3.装夹方式可以选择双工位卧式四轴、双工位卧式五轴、双工位卧式摇篮式;
4.应用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体(1000×1000、960×960、1000×500mm);
5.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PW-CNC1514A | ||
行程 | 单位 | 参数 |
---|---|---|
X 轴 | mm | 1500 |
Y 轴 | mm | 1300 |
Z 轴 | mm | 600 |
主轴 | ||
主轴转速 | rpm | 12000 |
主轴锥孔 | / | BT40 |
刀库 | ||
刀库形式 | / | 圆盘式 |
刀库容量 | pcs | 24 |
相邻换刀时间 | sec | 2 |
移动速度 | ||
X轴移动 | m/min | 36 |
Y轴移动 | m/min | 36 |
Z轴移动 | m/min | 36 |
X/Y/Z进给速度 | mm/min | 36000 |
马达功率 | ||
主轴驱动马达 | kw | 8 |
X驱动马达 | kw | 5.2 |
Y驱动马达 | kw | 3.1 |
Z驱动马达 | kw | 3.1 |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X/Y/Z轴定位精确度 | mm | 0.02/0.02/0.015 |
X轴重复定位精确度 | mm | ±0.01/500 |
Y/Z轴重复定位精确度 | mm | ±0.01/300 |
机械规格 | ||
气压需求 | kg/cm² | 6 |
操作系统 | / | SIEMENS |
高度 | mm | 3450 |
占地面积 | mm | 4050x 4000 |
重量 | kg | 15000(含转台部分) |

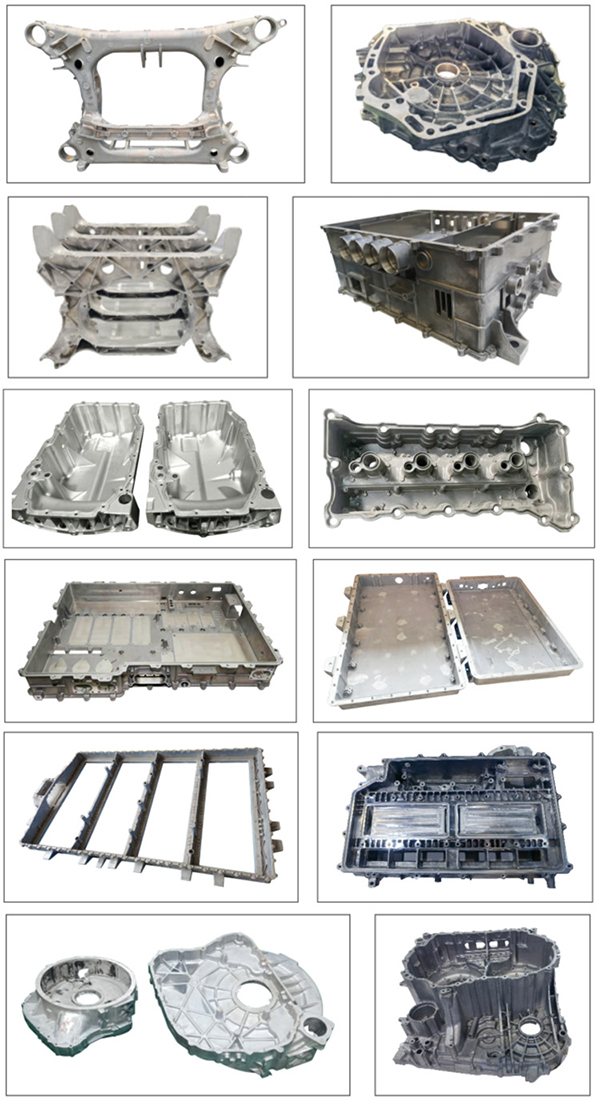

加工实例:
