普拉迪作为复合型材加工的领头羊,对各种复合型材的规格了如指掌,市面上很大一部分的复合型材,其规格长且窄(图
1所示为一些加工成型的复合型材)。针对这类产品,普拉迪为了让机器加工更有效率,设计了独有的双主轴结构。

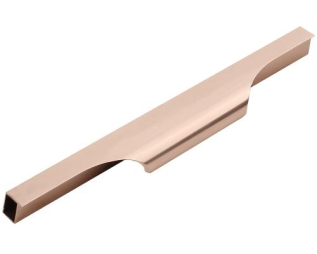

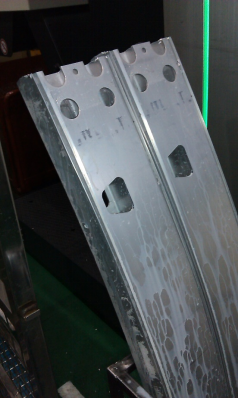

图 1 各种加工成型的产品
以普拉迪PIS-CNC4500S为例(如图 2所示)。由于机头要承担两个主轴的重量和空间,因此机头选用相比铸铁HT250刚度更高的钢材料Q235A焊接而成,斗笠式刀库悬挂在机头上方,用钢架与立柱相连。

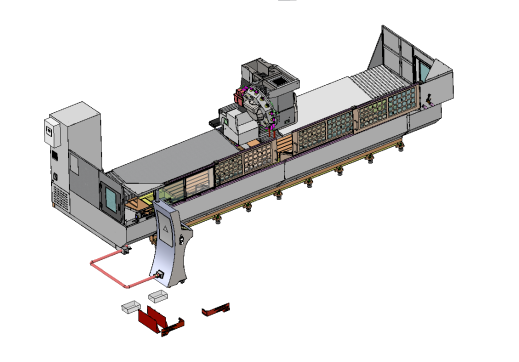

图 2 PIS-CNC4500S
在加工铝件时,将工件并排放置在床身工作台上,并用夹具固定住,由于主轴间的间距不可调,所以在固定工件时,需充分考虑其夹具的位置如图 3所示。为了防止加工面出现高低面,在设计是其中一个主轴,可以相对另一个主轴平行上下运动。其主要原因有两点:其一,主轴离立柱的距离不一样,所以其悬臂距离也不一样,所以产生的力矩也不一样,靠近拉门的主轴会相对另一个主轴下垂得更厉害一些。其二,在主轴使用刀具时,无法保证两把刀的有效长度一致,这个不一致的高度差,致使高低面的产生。

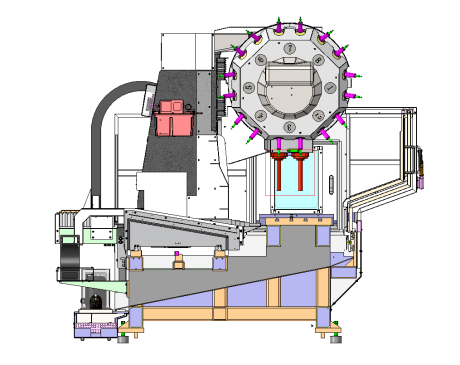

图 3 PIS-CNC4500S侧视图
双主轴的设计大大提高了设备的工作效率,而且可活动式的主轴避免了同时加工工件时的高地面问题,提高了加工精度。整体而言,普拉迪不仅追求机械效能,同时也会保证加工精度。
如需了解更多普拉迪设备,可咨询:400-888-1136,或访问普拉迪设备官网(www.pratic-cnc.com)浏览。
