来源:原创 点击数:1500次 更新时间:2024-01-12
首先我们要知道,什么是直线模组?直线模组有几种叫法,直线模组、直线滑台,是继直线导轨、直线运动模块、滚珠丝杆直线传动机构的自动化升级单元,用于直线往复运动场合。同时可以通过各个单元的组合实现负载的直线、曲线运动。
直线模组的分类一般可分为三类:同步类型、滚珠丝杆型、直线电机型。
1.同步带直线模组主要组成由:皮带、直线导轨、底座、联轴器、马达、光电开关。
2.滚珠丝杆直线模组主要组成由:滚珠丝杆、直线导轨、底座、滚珠丝杆支撑座、联轴器、马达、光电开关。

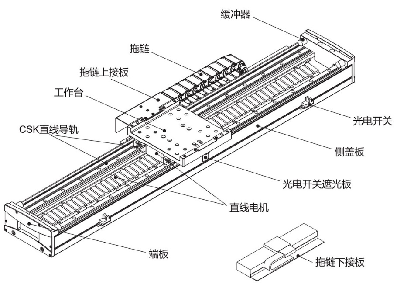

3.直线电机模组主要组成由:定子、转子、直线导轨、底座、光电开关、拖链。
不管是那种类型的直线模组,都拥有相同的特点:底座、导轨,底座提供支撑和安装,导轨限制工作台只能直线方向行走,实现直线传动单元。根据以上特点,不妨可以把打印机横梁部分、激光机横梁部分、机械手每个轴单元等,都归类到直线模组,因为他们都是直线传动单元。

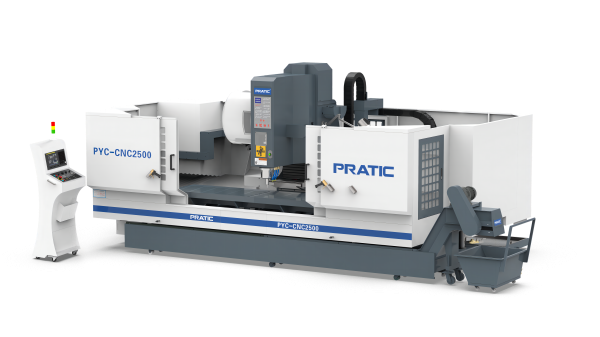

普拉迪数控加工中心加工模组设备介绍:
行程 | 精确度 | ||
X行程 | 2500~8500 mm(可定制其他长度) | X轴定位精确 | 0.05mm(光栅0.01mm) |
Y行程 | 580 mm | Y/Z定位精确 | 0.02mm |
Z行程 | 450 mm | 重复定位精确 | 0.01 mm |
主轴 | 马达功率 | ||
主轴转速 | 10000rpm (20000rpm电主轴) | 主轴驱动马达 | 11/13 kw |
主轴锥孔 | BT40 Φ150mm(外径) | X/Y/Z驱动马达 | 3.0/3.0/3.0KW / 3.1/3.1/3.1KW |
1.全系列采用BT40主轴锥孔,150mm主轴外径,拥有高速高精度高稳定性和重型加工性能。
2.适用于钢、铝、铜金属和非金属材料的加工,可实现双工位边上料边加工。
3.适合加工钢/铝自动化模组(铸件床身)、钢/铝激光机横梁(铸件床身)、 打印机横梁、长型材工件。

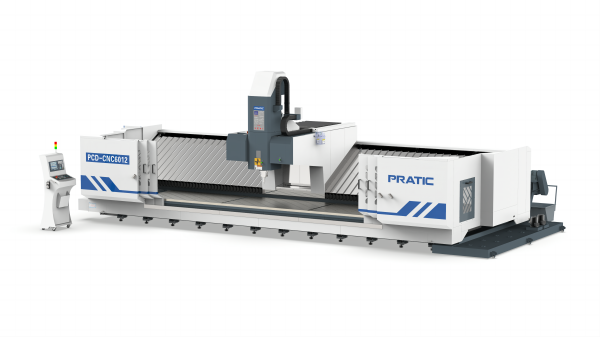

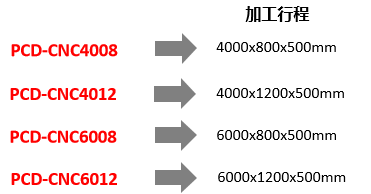

1.全系列采用BT50主轴锥孔,集高速高精度高效率高稳定性于一身。
2.高功率X轴双减速驱动,行程大、加工效率高,大切削量、设备超高刚性。
3.超大工作台行程大,加工钢材、大横截面积长零部件。
4.适合加工钢/铝自动化模组(铸件床身)、钢/铝激光机横梁(铸件床身)、 打印机横梁、长型材工件。
如需了解更多普拉迪设备,可咨询:400-888-1136,或访问普拉迪设备官网(www.pratic-cnc.com)浏览。
