普拉迪型材加工中心由于行程长，承力结构体积较大，因此相比于一般类机床，普拉迪型材机的重量较重，较轻的机床（如PIA系列）有8吨左右，较重的机床（龙门系列）有50吨左右。这样的重量，在受到重力的影响下，导致床身出现较大的形变。为了抵抗这样形变造成的影响有两种方种：第一种，高刚度的承力结构；第二种，相应的形变补偿方法。本文主要讲叙第二种的一个方法，普拉迪如何通过工作台面的加工（铣面），来修正重力形变带来的影响，保证机床的加工精度。
以普拉迪型材加工中心PYC加工中心为例，当Y轴行程为最大值时，机头鼻端受重力影响的形变如图 1所示，红色区域指示最大形变，其值为14.6丝，蓝色区域指示最小形变，其值为12丝，由于主轴位于中心处，所以我们以平均形变为指标，其值为13.3丝。

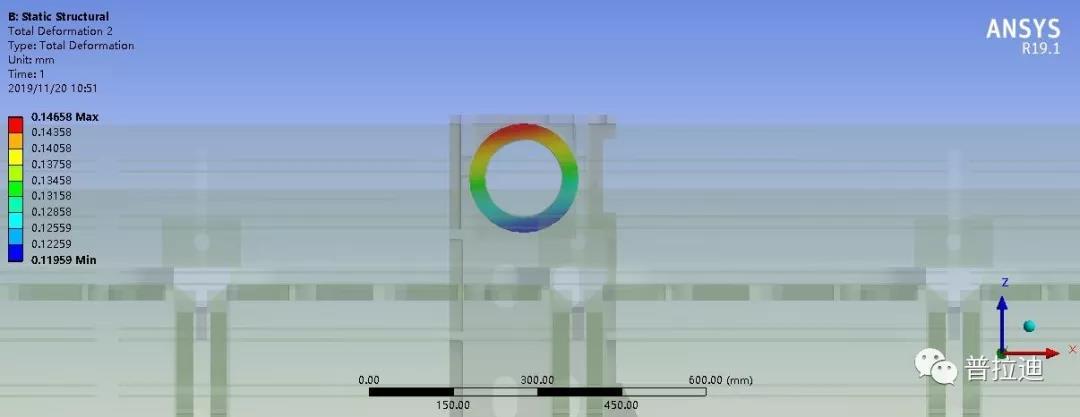

图 1 PYC鼻端处形变
假设在加工过程中，主轴会跑完整个Y轴行程，仅考虑重力作用，我们将机头加工面平均形变沿Y轴行程进行分析，得到了图2所示结果。

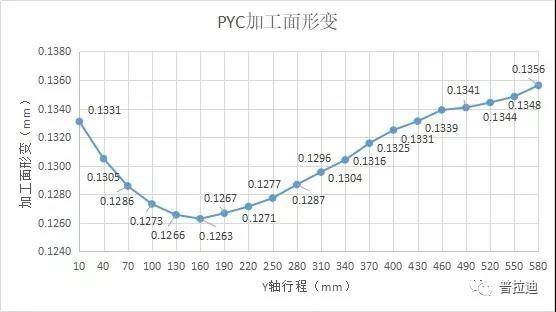

图 2 PYC加工面形变与Y轴行程的关系

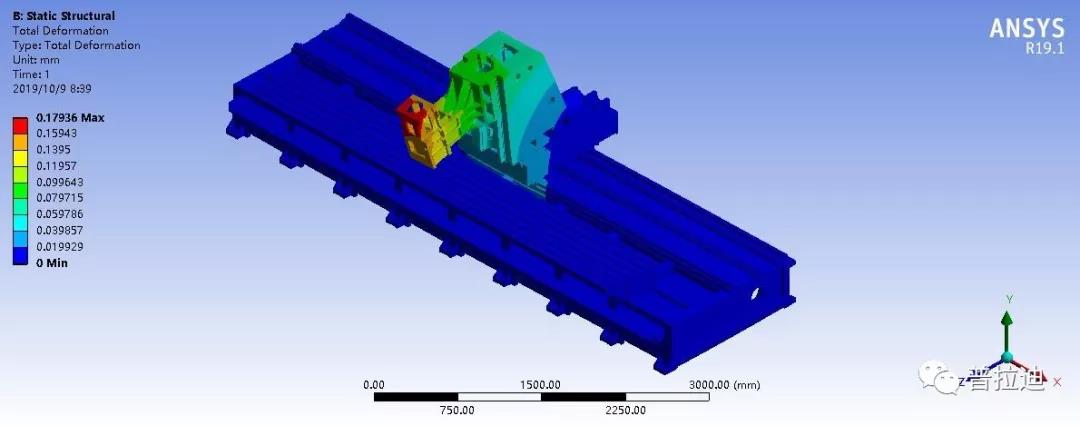

图 3 Y轴行程为10时，整机各部件相对位置
通过上图我们可知，加工面形变成曲线变化在沿Y轴移动时，在行程为160mm时，加工面形变最小。在行程为580mm时，加工面形变最大。根据结果我们对工作台面进行相应的打磨，就可以克服重力带来的形变导致的加工误差。
通过工作台面平面打磨，我们能有效提高精度，在未来将进行曲面打磨，或者设计出使机头加工面呈线性形变的结构，进一步提高我们机床的精度。
